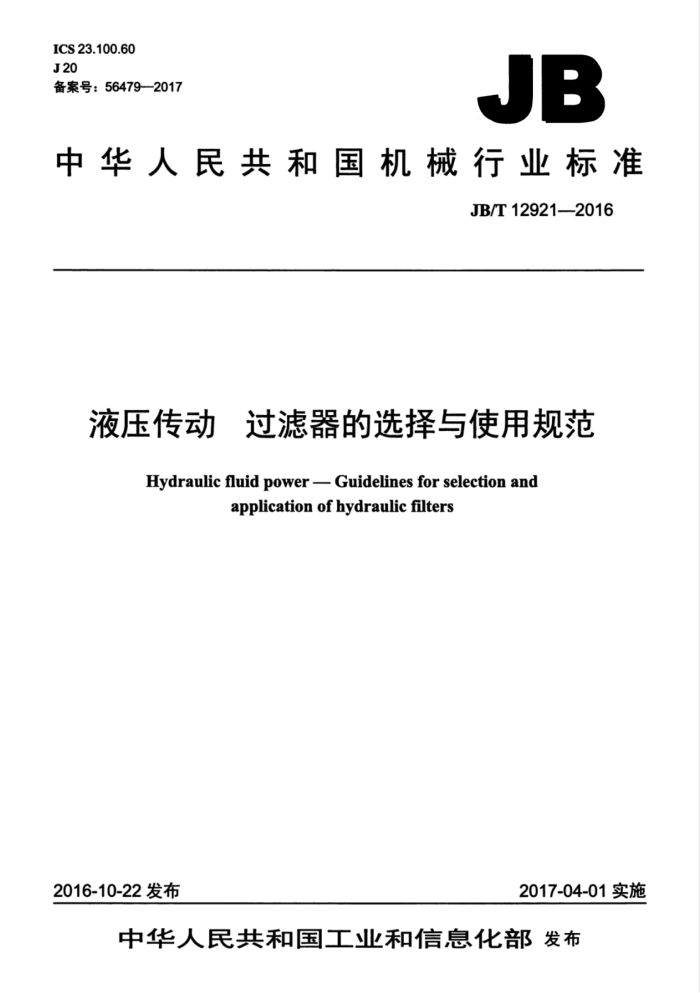

ICS23.100.60 J20 备案号：56479—2017
JB
中华人民共和国机械行业标准
JB/T12921—2016
液压传动 过滤器的选择与使用规范
Hydraulic fluid power - Guidelines for selection and
application of hydraulic filters
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12921—2016
目 次
前言引言... 1范围 2规范性引用文件 3术语和定义 4过滤器和滤芯的种类 4.1过滤器的种类 4.2滤芯的种类， 5过滤器的选择. 5.1 选择程序. 5.2 确定RCL值. 5.3 确定过滤精度， 5.4 确定过滤器的安装位置 5.5 确定过滤器的尺寸规格 5.6选择符合条件的过滤器 5.7验证选择的过滤器 6过滤器的使用 7过滤器及滤芯的贮存. 8标注说明（引用本标准）附录A（资料性附录） 过滤器 A.1 过滤机理 A.2过滤器相关概念的概述， A.3各类过滤器的特点 A.4过滤器的配件，附录B（资料性附录） 过滤器与分离器的类型 B.1 金属滤网过滤器 B.2 含纤维滤材的过滤器 B.3 最终过滤器. B.4 静电分离器.. B.5 磁性分离器 B.6 油箱空气过滤器附录C（资料性附录） 污染物类型和污染源 C.1 总则 C.2 固体污染物. C.3液体污染.. C.4气体污染附录D（资料性附录） 颗粒污染的影响和去除颗粒污染的意义 D.1 概况。
I
.IV
2
10 12 14 14 14 14 .14 ..15 15
.16 ..16 16 17 17 18
1 JB/T12921—2016
D.2 颗粒污染引起系统失效 D.3 滤除固体颗粒污染物的意义附录E（资料性附录） 污染度评定. E.1 概述.. E.2 关注的颗粒尺寸范围 E.3 测量和监测固体颗粒污染物的方法附录F（资料性附录） 过滤器评定 F.1总则 F.2 实验室过滤器试验方法参考文献
18 18 19 .19 19 .19 *** 21
21 .21 23
图1污染度代码和可靠性的关系，图2选择推荐的过滤精度图3 液压过滤器安装位置示意图.
a
S
表1环境污染水平和因素表 C.1 固体颗粒污染物的主要污染源. 表E.1 典型的动态工作间隙表F.1 过滤器评定标准. 表F.2 GB/T21486—2008中用于验证性能特性的试验程序
3 .16 19 .21 22
Ⅱ JB/T12921—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：九江七所精密机电科技有限公司、黎明液压有限公司、新乡平原航空技术工程有
限公司、北京化工大学、西北有色金属研究院、航空工业过滤产品质量监督检测中心（新乡）、新乡市平菲液压有限公司。
本标准主要起草人：刘勇、王富安、叶萍、魏峰、李方俊、王建永、庄海、吕寄中。 本标准为首次发布。
IⅢI JB/T12921—2016
引言
液压系统通过受压油液在密封回路中传递动力。外界侵入或系统自身存在的污染物随着油液在系统中循环，造成元件表面损坏，降低系统效率、可靠性及使用寿命。液压过滤器是一种高效、低成本的液压元件，它可以将系统油液中固体颗粒污染物的数量及尺寸控制到与元件的污染敏感度相适应的水平，从而保证了液压系统的可靠性和耐久性。
选择和应用过滤器要考虑以下因素：过滤器的设计和性能、液压系统的设计和功能、液压系统的目标清洁度（RCL）、液压系统操作的苛刻程度和维护标准。监测油液的清洁度、系统的可靠性和耐久性是确定所选过滤器是否合适的唯一方法。
随着液压系统清洁度要求越来越高，对于过滤器的选用，需要掌握更多的液压系统污染控制知识。 本标准介绍了清洁度控制、过滤器选择和应用的基本概念和原则，供过滤器设计及使用参考。有关过滤器及污染物的详细信息可参考附录A～附录E。
IV JB/T12921—2016
液压传动过滤器的选择与使用规范
1范围
本标准规定了液压系统过滤器的选择、使用与贮存的基本规范，以及所提供的相关技术指导。 本标准主要适用于液压系统中进行油液固体颗粒污染控制的过滤器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17446流体传动系统及元件词汇
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
污染物contaminant 对液压系统有不利影响的任何材料及其组合（固体、液体或气体）。
3.2
过滤材料filtermedium 过滤过程中，由其表面或内部截留住固体、胶质或纤维类污染物的任何有渗透性的材料。
3.3
目标清洁度requiredcleanlinesslevel（RCL）系统设计人员为系统选择的最合适的清洁度，注：用来确定系统制造时零部件的清洁度，同时规定了交付时的清洁度，并为系统保养及维修服务提供了依据。
4过滤器和滤芯的种类
4.1过滤器的种类
用于液压系统的过滤器可分为以下几类：
吸油管路过滤器（滤网），用于泵的吸油管路回油管路过滤器，用于低压回油管路过滤；
一压力管路过滤器，用于系统压力管路，根据系统全压力和所处位置的循环负载进行设计；一油箱空气过滤器，安装于油箱之上，防止污染物或者水蒸气进入油箱：一离线过滤器，用于主系统以外，通常用于单独的油液循环系统。
4.2滤芯的种类
滤芯按工作压差，一般可以分为：一低压差滤芯：使用压差较低，一般需要旁通阀保护；
1 JB/T12921—2016
一高压差滤芯：能够承受接近系统压力的压差，制造牢固，一般不需要配备旁通阀。
5过滤器的选择
5.1选择程序
液压系统过滤器选择包括以下步骤：
确定RCL值；一确定过滤精度；确定安装位置；一确定过滤器尺寸规格；一选择符合条件的过滤器；一验证选择的过滤器。
5.2确定RCL值 5.2.1一般原则
液压系统正常运行时，确定污染物数量及尺寸取决于两个因素：
一相关零部件对污染物的敏感度。 系统设计者和用户所要求的可靠性水平及零部件的使用寿命要求。液压油液的污染度与系统所表现出的可靠性之间的关系如图1所示。
30
25F 20
15
>3 μm
10
>15 μm
>5μm
0f00
100 000
1 000 可靠性(平均无故障时间）h
10 000
注：污染度代码按GB/T14039—2002的规定。
图1污染度代码和可靠性的关系
5.2.2确定RCL的方法 5.2.2.1确定RCL的背景条件：
一所使用的元件及其污染敏感度；元件保护或磨损控制的理由；一污染物生成率和污染源；
2
