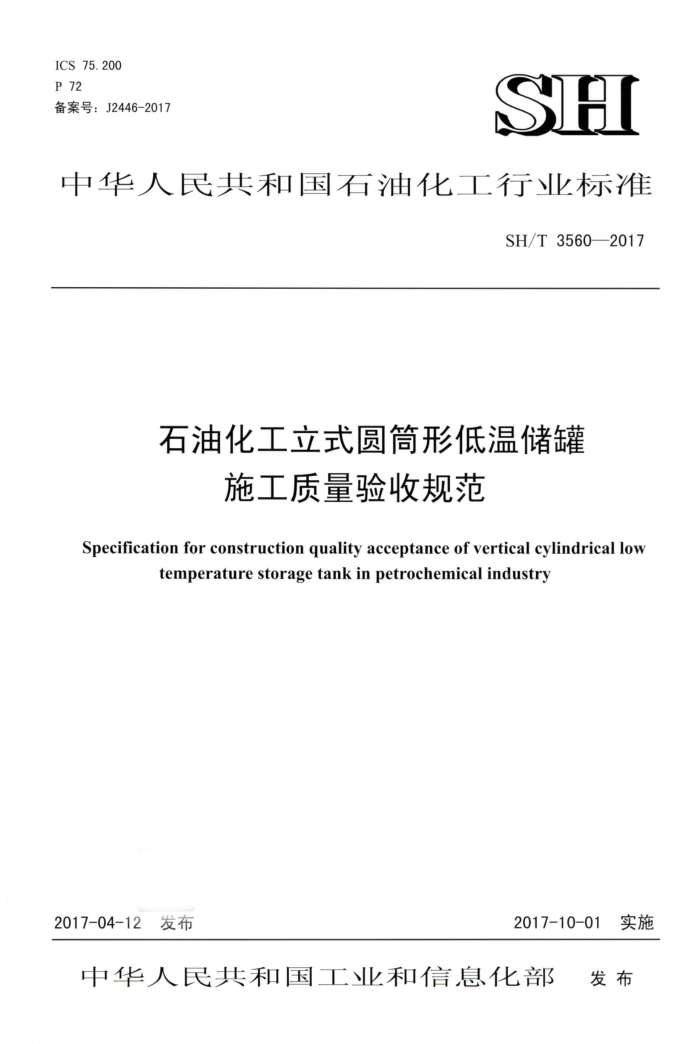

中华人民共和国石油化工行业标准
SH/T35602017
石油化工立式圆筒形低温储罐
施工质量验收规范
Specification for construction quality acceptance of vertical cylindrical low
temperature storage tank in petrochemical industry
2017-10-01 实施
2017-04-12发布
中华人民共和国工业和信息化部 发布 SH/T3560—2017
目 次
前言
L
范围· 2 规范性引用文件 3术语和定义
1
基本规定· 5 材料 5. 1 钢筋 5. 2 混凝土· 5. 3 罐体金属材料 5.4 焊接材料. 5.5 绝热材料
4.
基础与预应力混凝土外罐· 6. 1 一般规定 6.2 土方· 6.3 模板· 6. 4 钢筋· 6.5 混凝土 6.6 混凝土现浇结构实体· 6. 7 预应力 6.8 混凝土穹顶 6.9 基础及混凝土外罐交接罐底 7. 1 一般规定· 7. 2 罐底制作安装 8 罐壁 8.1 一般规定 8.2 罐壁制作安装
6
7
罐顶与吊顶 9. 1 一般规定· 9.2罐顶…· 9.3吊顶 10附件 10.1 一般规定 10.2附件制作安装
9
L SH/T3560—2017
11 焊接及检验 11. 1 般规定· 11.2 焊接施工· 11.3焊缝外观检验 11.4 焊缝无损检测· 11.5焊缝严密性试验 11.6修补与返修 11.7产品焊接试板 12罐体检查和试验
20
20
20
22
23
24
P
12.1 罐体几何形状与尺寸检查 12.2罐体试验 13罐体绝热 13.1 一般规定… 13.2罐底绝热 13.3罐壁绝热 13.4吊顶绝热 14交工技术文件附录A（资料性附录）低温储罐工程质量验收的划分本规范用词说明附条文说明.…
24 24
26
26 26 .27
28
30
32
II SH/T3560—2017
Contents
Foreword-
Scope 2Normativereferences
3 Terms and definitions 4Basic requirement 5Material 5.1 Rebar 5.2Concrete: 5.3Tank'sbodymetal material. 5.4 Welding material.... 5.5 Heat insulating material. 6 Foundation and prestressed concrete external tank.... 6. 1 General requirement 6.2 Earthwork... 6. 3 Template.... 6.4 Rebar: 6. 5 Concrete 6.6 Cast-in-situ concrete structure entity 6.7 Prestress... 6.8 Concrete dome roof... 6.9 Work shadowing of foundation and concrete outer tank. Bottomofthetank
7
7.1 General requirement 7.2Manufacture and installation for bottom of thetank. 8Tank wall. 8.1General requirement 8.2Manufacture and installation for tank wall. 9Top ofthe tank and suspendeddeck. 9.1 General requirement 9.2Top of the tank.... 9.3Suspended deck... 10Accessories 10.1Generalrequirement 10.2Manufacture and installation for accessories.
L
16
18
1C
19 10
III SH/T3560—2017
20
11 Welding and inspection 1l.1 General requirement. 11.2Weldingconstruction* 11.3Visual inspection for welded seam 1l.4Nondestructivetestingofwelded seam 11.5Tightness test forwelded seam 11.6 Repair and rework.... 11.7Productweldingtestplate 12 Tank inspection and test... 12.1Tankgeometryanddimensioninspection: 12.2Tanktest 13Tankinsulation 13.1 General requirement 13.2Bottomofthetankinsulation* 13.3Tankwall insulation* 13.4Suspendeddeck insulation 14Technicaldocumentsforconstructioncompletion.. AnnexA（Informative）Division ofquality acceptancefor lowtemperature storage tank project. Explanationofwordinginthis specification*.. Add:Explanation of articles..
20
20
22 23 23
24
4
24 24
26
26 26 27 28
28
.30
82
33
IV SH/T3560—2017
前言
根据中华人民共和国工业和信息化部《2013年第四批行业标准制修订计划》（工信厅科[2013]217 号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。
本规范共分14章和1个附录。 本规范的主要技术内容是：术语和定义；基本规定；材料；基础与预应力混凝土外罐；罐底、罐
壁、罐顶、吊顶及附件制作安装：焊接及检验：罐体检查和试验；罐体绝热、交工技术文件和附录。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术南京站负责日常管理，由中石化南京工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司施工技术南京站
通信地址：江苏省南京市江宁区东山镇科建路1189号邮政编码：211100 电话：025-87117295 传 真：025-87117526
本规范主编单位：中石化南京工程有限公司
通信地址：江苏省南京市江宁区东山镇科建路1189号邮政编码：211100
本规范参编单位：中石化第四建设有限公司
中石化洛阳工程有限公司中石化第十建设有限公司
本规范主要起草人员：冷辉王爱民霍瑞民 窦如江 徐茂坤潘吉龙李保清翁德斌本规范主要审查人员：武铜柱周家祥 葛春玉 王树华 陈瑞金 关慰清 李宏斌李艳明
林新涛郭建平 莫晓军 金建兴 孙桂宏张向东 程庆华
本规范为首次发布。 SH/T3560—2017
石油化工立式圆筒形低温储罐施工质量验收规范
1范围
本规范规定了石油化工立式圆筒形低温储罐材料验收，基础与预应力混凝土外罐施工，钢制罐体及附件预制安装、焊接检验、试验和绝热工程等质量验收标准及工程交工技术文件的要求。
本规范适用于储存沸点为0℃～-165℃碳氢化合物或氨等低温液态介质，设计压力不大于50kPa 的单容式、双容式和全容式立式圆筒形低温储罐的施工质量验收 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB14902 预拌混凝土 GB51081 低温环境混凝土应用技术规范 GB50128 立式圆筒 形钢制焊接储罐施工规范 GB 50204 混凝土结 构工程施工质量验收规范 GB50300 建筑工程 施工质量验收统一标准 GB/T50938 石油化 工钢制低温储罐技术规范 GB/T4842 纯氩 HG/T2537 焊接用 氧化商 JGJ7空间网格结构 发术规程 JGJ 18 钢筋焊接及验 收规程 JGJ 107 钢筋机械连 接通用技术规程 NB/T 47013.2 承压 设备无损检 测 第 2部分： 线检 NB/T47013.3 承压 设备无损检 测 第3部分： 超声检测 NB/T 47013.4 承压设备无损检 测 第4部分： 磁粉检测 NB/T47013.5 承压 设备无损检 测 第5部分： 参透检测 NB/T 47014 承压设 设备焊接工艺 评定 SH/T3503 石油化 建设工程 页目交 工技术文 件规定 SH/T 3507 石油化 钢结构工程施工质量验收 规范 SH/T 3508 石油化 安装工程施工质量验收乡 标准 SH/T3528 石油化 钢制储罐地基与基础施 工及验收规范 SH/T 3537 立式圆筒形低温储罐施工技术规程 SH/T3543 石油化工建设工程项目施工过程技术文件规定 SH/T3548 石油化工涂料防腐蚀工程施工质量验收规范 SH/T3606 石油化工涂料防腐蚀工程施工技术规程 SH/T3564 全容式低温储罐混凝土外罐施工及验收规范 SH/T3561 液化天然气（LNG）全容式钢制内罐组焊技术规范 TSGZ6002 特种设备焊接操作人员考核细则 TSGZ8001 特种设备无损检测人员考核规则
-
- SH/T3560—2017
3术语和定义
GB/T50938界定的以及下列术语和定义适用于本规范。
3. 1
短柱stump 上部连接钢筋混凝土外罐底板，下部与桩或筱板基础连接的圆形或方形混凝土结构，
3. 2
混凝土外罐outertankofconcrete 由钢筋混凝土制作的自支撑圆筒形封闭储罐。
3. 3
穹顶domeroof 位于罐顶部的圆拱形结构，分为钢制弯顶和混凝土穹顶两种类型。
3. 4
低温混凝土lowtemperatureconcrete 能满足低温环境条件下各项性能和要求的混凝土。
3.5
衬板vapourbarrier/liner 设置在预应力混凝土外罐内侧的钢板。
3. 6
二次底板 secondarybottomplate 热保护系统的罐底部分，位于内罐底板和罐底衬板之间的一层罐底板。
3.7
承压环compressionbar 罐壁和罐顶连接处由钢制圈板和环板组成的环形加强构件。
3. 8
吊顶suspendeddeck 悬挂于罐顶下方，支撑内罐顶部绝热材料的圆盘形部件。
3. 9
低温环梁 lowtemperatureringbeam 内罐底边缘板下方，用于支撑内罐罐壁的环形抗低温构件。
3.10
气升法pneumaticlifting 利用罐内空气压力，使在地面预制的罐顶沿罐壁上升至安装位置的方法。可分为沿内罐气升和沿
钢制外罐或混凝土外罐气升等类型。 4基本规定 4.1低温储罐工程施工质量验收除应符合设计文件和本规范的规定外，还应按GB50300、SH/T3508 的规定进行检验批、分项工程、分部工程的验收。 4.2低温储罐土建工程的分部工程、分项工程的划分应按GB50300的规定执行；安装工程的分部工程、分项工程的划分应符合SH/T3508的规定，检验批的划分宜按施工部位及施工工序进行划分。质量验收的划分示例参见附录A。 4.3低温储罐工程主控项目和一般项目的制定及验收应符合GB50300、SH/T3508的规定，且主控项目为低温储罐工程中对工程质量、安全、使用功能起决定性作用的检验项目，应采取多方共检的方
