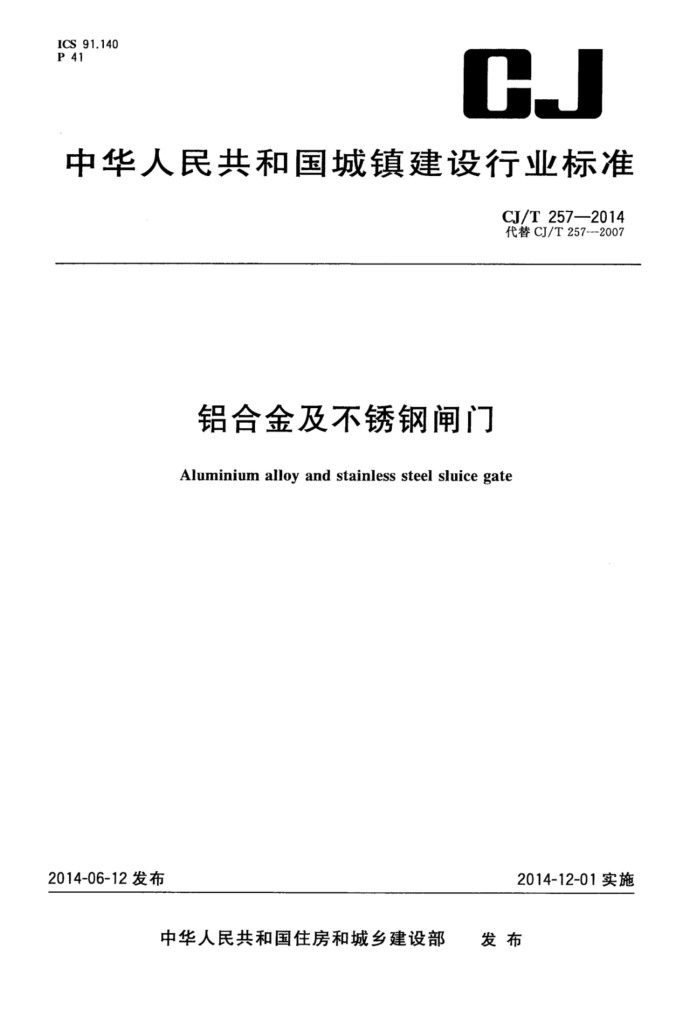

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T257—2014 代替CJ/T257-2007
铝合金及不锈钢闸门
Aluminium alloy and stainless steel sluice gate
2014-12-01实施
2014-06-12发布
中华人民共和国住房和城乡建设部 发布 CJ/T257—2014
目 次
前言
l
范围规范性引用文件 3 术语和定义
1 2
结构型式、基本参数和材料· 5 要求 6 试验方法检验规则
7 8标志、包装、运输和贮存
附录A（资料性附录） 渠道式闸门、附壁式闸门结构型式附录B（资料性附录） 闸门主要零件材料附录C（资料性附录） 橡胶密封件物理机械性能·
12 CJ/T 257—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T257一2007《铝合金及不锈钢闸门》。 本标准与CJ/T257一2007相比，主要技术变化如下： -取消了铸造金属密封结构型式；
取消了辅件的碳素钢零件材质；修改了材料的设计安全系数数值；修改了泄漏量的数值；增加了最大工作水压分档；增加了启闭循环次数试验的要求；增加了附录B(资料性附录)闸门的主要零件材料表；增加了附录C(资料性附录)橡胶密封件物理机械性能表。
1
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、上海冠龙阀门机械有限公司、上海沪航阀门有限公司、安
徽铜都流体科技股份有限公司、安徽红星阀门有限公司、济南玫德铸造有限公司、杭州春江阀门有限公司、武汉大禹阀门股份有限公司、株洲南方阀门股份有限公司、丹阳中核苏阀蝶阀有限公司、宁波华成阀门有限公司、精嘉阀门集团有限公司、南通华新环保设备工程有限公司、德阀机械（上海）有限公司。
本标准主要起草人：华明九、王光杰、张延蕙、韩安伟、李政宏、陈思良、程华、孔令磊、柴为民、李习洪、 黄靖、李惠聪、王朝阳、金宗林、包卫彬、陆虎、刘杰、曹换、葛欣。
本标准所代替标准的历次版本发布情况为：
-CJ/T257-—2007。
-
II CJ/T257—2014
铝合金及不锈钢闸门
1范围
本标准规定了城镇给水排水用软密封铝合金及不锈钢材质闸门（以下简称闸门）的术语和定义、结构型式及基本参数、材料、要求、检验及试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于公称尺寸200mmX200mm及以上，最大工作水压0.1MPa的城镇给水排水闸门。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 983 不锈钢焊条 GB/T985.3 铝及铝合金气体保护焊的推荐坡口 GB/T1220 不锈钢棒 GB/T3190 变形铝及铝合金化学成分 GB/T3280 不锈钢冷轧钢板和钢带 GB/T3669 铝及铝合金焊条 GB/T3880.1 一般工业用铝及铝合金板、带材 第1部分：一般要求 GB/T4237 不锈钢热轧钢板和钢带 GB/T5796.3 梯形螺纹第3部分：基本尺寸 GB/T5796.4 梯形螺纹第4部分：公差 GB/T6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T12220 通用阀门标志 GB/T17219—1998 生活饮用水输配水设备及防护材料的安全性评价标准
3术语和定义
下列术语和定义适用于本文件。
3.1
闸门sluicegate 给水、排水等水工构筑物中的开放式取水口、水池、渠道等场合使用的，通过手动、电动、液动或气动
等方式驱动，用来切断或接通水流、调节水量和水位的设备。 3.2
门板 penstockdoor 在闸门孔口作垂直运动，用于调节水量和水位的部件。
3.3
门框penstockframe 固定、支承门板的部件。
1 CJ/T257—2014 3.4
导轨 doorguide 在门板的两侧，对其滑动起导向作用的部件。
3.5
吊杆 Fsteeve 通过驱动装置带动门板启闭运动的零件。
3.6
最大工作水压 maximum operatinghydraulic pressure 闸门正常工作时，门板两侧所承受水压的最大差值。
4 结构型式、基本参数和材料
4.1结构型式 4.1.1 闸门的典型结构型式参见附录A。 4.1.2 在满足本标准要求的前提下，闻门可采用其他结构型式。 4.2 型号编制 4.2.1 闸门的型号由下列单元组成：
0-0-0
结构型式：附壁式（F)；渠道式（Q）闸门尺寸：宽度×高度（mm）最大工作水压：兆帕（MPa）驱动方式：电动（9）；气动（6）；液动（7）；手动（略）闸门代号：铝合金闸门（ZHL）；不锈钢闸门（ZHB）
4.2.2型号标记示例：
示例1：宽度1200mm，高度1200mm，工作水压0.05MPa，附壁式电动驱动的铝合金闸门，表示为ZHL9-0.05-1200X
1200F.
示例2：宽度1200mm，高度1200mm，工作水压0.05MPa，渠道式气动驱动的不锈钢闸门，表示为ZHB6-0.05-1200X
1200Q。 4.3基本参数 4.3.1 主要零件（门板、门框、导轨、吊杆等）应按最大工作水压设计，其拉伸、压缩和剪切强度的安全系数不应小于4。 4.3.2 对高度大于宽度型式的矩形闸门，其门板高度不宜超过宽度的1.5倍。 4.3.3 对宽度大于高度型式的矩形闸门，其门板宽度不宜超过高度的2倍。 4.3.4 闸门尺寸应根据渠道和孔口尺寸确定。 4.3.5 最大工作水压分为0.05MPa和0.10MPa两挡。 4.4材料 4.4.1 闸门主要零件材料参见附录B。 4.4.2 材料应具有化学成分和力学性能的试验报告及出厂质量合格证明书。
2
