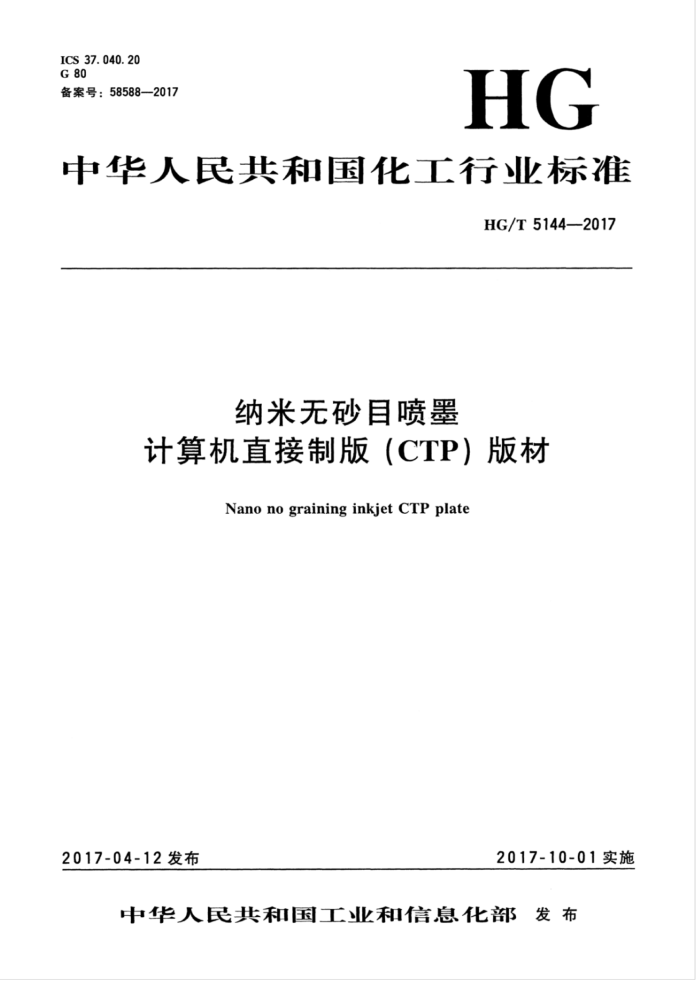

ICS 37.040.20 G 80 备案号：58588—2017
HG
中华人民共和国化工行业标准
HG/T5144—2017
纳米无砂目喷墨
计算机直接制版（CTP）版材
Nano no graining inkjet CTP plate
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部发布 HG/T 5144—2017
前 言
本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432）归口。 本标准起草单位：中国科学院化学研究所、北京中科纳新技术有限公司、乐凯华光印刷科技有限
公司。
本标准起草人：宋延林、沙棚正、杨明、周海华、刘娜、李合成、高峰、赵书展、周欣药、 郭锐。
H HG/T5144—2017
引言
纳米无砂目喷墨计算机直接制版（CTP）版材是一类以亲水纳米粒子为核心，通过高分子之间交联固化形成亲水涂层，用高精密喷墨制版系统将图文打印在该亲水涂层表面而形成的印版。纳米无砂目喷墨计算机直接制版（CTP）版材的版基可以选用除油的纯铝、金属合金、耐高温树脂或者特殊纸张等基材。
纳米无砂目喷墨计算机直接制版（CTP）版材生产流程如下：版基清洗、烘干、涂布纳米亲水层、烘干、裁切及包装。与现有胶印版材相比，纳米无砂目喷墨计算机直接制版（CTP）版材在生产时省去了电解、除灰、氧化及封孔等工艺，具有生产工艺简单、能耗低、无污染等特点；该版材制版时只需将图文打印于纳米亲水层表面，在180℃～220℃烘烤2min～5min即可，省去了传统胶印版材曝光、显影、水洗等过程。
纳米无砂目喷墨计算机直接制版（CTP）版材是一种全新的绿色平版胶印版，在国内外尚属新产品。该版材的推广将降低传统胶印版材生产和制版过程中的能耗及污染问题。为了填补该产品标准的空白、更好地使用和推广这种价格低廉的绿色印刷版，特制订本标准。
I HG/T5144—2017
纳米无砂目喷墨计算机直接制版（CTP）版材
1范围
本标准规定了纳米无砂目喷墨计算机直接制版（CTP）版材的技术要求，检验方法，检验规则，
包装、标志、贮存和运输以及保证期。
本标准适用于除油的纯铝、金属合金、耐高温树脂或者特殊纸张等为支持体的带喷墨打印纳米亲
水层的无砂目喷墨计算机直接制版（CTP）版材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T6388 ：运输包装收发货标志 GB/T6544 瓦楞纸板 GB/T17155胶印印版尺寸 GB/T18721—2002 印刷技术 印前数据交换 CMYK标准彩色图像数据（CMYK/SCID）
(idtISO12640:1997)
HG/T4579—2014 喷墨计算机直接制版（CTP）墨水
3术语和定义
下列术语和定义适用于本文件。
3. 1
纳米粒子 nanoparticle 粒径小于100nm，对控制喷墨打印制版精度、耐印率起关键作用的具有特殊亲水性的颗粒。
3. 2
无砂目 no graining 无需经过传统电解、除灰、氧化及封孔等砂目化处理的版基工艺。
3. 3
喷墨打印 inkjetprinting 将墨滴以非接触方式在接受物上形成图案的过程。
3. 4
喷墨打印墨水 Kinkforinkjetprinting 用于喷墨打印的水性分散液。
1 ICS 37.040.20 G 80 备案号：58588—2017
HG
中华人民共和国化工行业标准
HG/T5144—2017
纳米无砂目喷墨
计算机直接制版（CTP）版材
Nano no graining inkjet CTP plate
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部发布 HG/T 5144—2017
前 言
本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432）归口。 本标准起草单位：中国科学院化学研究所、北京中科纳新技术有限公司、乐凯华光印刷科技有限
公司。
本标准起草人：宋延林、沙棚正、杨明、周海华、刘娜、李合成、高峰、赵书展、周欣药、 郭锐。
H HG/T5144—2017
引言
纳米无砂目喷墨计算机直接制版（CTP）版材是一类以亲水纳米粒子为核心，通过高分子之间交联固化形成亲水涂层，用高精密喷墨制版系统将图文打印在该亲水涂层表面而形成的印版。纳米无砂目喷墨计算机直接制版（CTP）版材的版基可以选用除油的纯铝、金属合金、耐高温树脂或者特殊纸张等基材。
纳米无砂目喷墨计算机直接制版（CTP）版材生产流程如下：版基清洗、烘干、涂布纳米亲水层、烘干、裁切及包装。与现有胶印版材相比，纳米无砂目喷墨计算机直接制版（CTP）版材在生产时省去了电解、除灰、氧化及封孔等工艺，具有生产工艺简单、能耗低、无污染等特点；该版材制版时只需将图文打印于纳米亲水层表面，在180℃～220℃烘烤2min～5min即可，省去了传统胶印版材曝光、显影、水洗等过程。
纳米无砂目喷墨计算机直接制版（CTP）版材是一种全新的绿色平版胶印版，在国内外尚属新产品。该版材的推广将降低传统胶印版材生产和制版过程中的能耗及污染问题。为了填补该产品标准的空白、更好地使用和推广这种价格低廉的绿色印刷版，特制订本标准。
I HG/T5144—2017
纳米无砂目喷墨计算机直接制版（CTP）版材
1范围
本标准规定了纳米无砂目喷墨计算机直接制版（CTP）版材的技术要求，检验方法，检验规则，
包装、标志、贮存和运输以及保证期。
本标准适用于除油的纯铝、金属合金、耐高温树脂或者特殊纸张等为支持体的带喷墨打印纳米亲
水层的无砂目喷墨计算机直接制版（CTP）版材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T6388 ：运输包装收发货标志 GB/T6544 瓦楞纸板 GB/T17155胶印印版尺寸 GB/T18721—2002 印刷技术 印前数据交换 CMYK标准彩色图像数据（CMYK/SCID）
(idtISO12640:1997)
HG/T4579—2014 喷墨计算机直接制版（CTP）墨水
3术语和定义
下列术语和定义适用于本文件。
3. 1
纳米粒子 nanoparticle 粒径小于100nm，对控制喷墨打印制版精度、耐印率起关键作用的具有特殊亲水性的颗粒。
3. 2
无砂目 no graining 无需经过传统电解、除灰、氧化及封孔等砂目化处理的版基工艺。
3. 3
喷墨打印 inkjetprinting 将墨滴以非接触方式在接受物上形成图案的过程。
3. 4
喷墨打印墨水 Kinkforinkjetprinting 用于喷墨打印的水性分散液。
1
