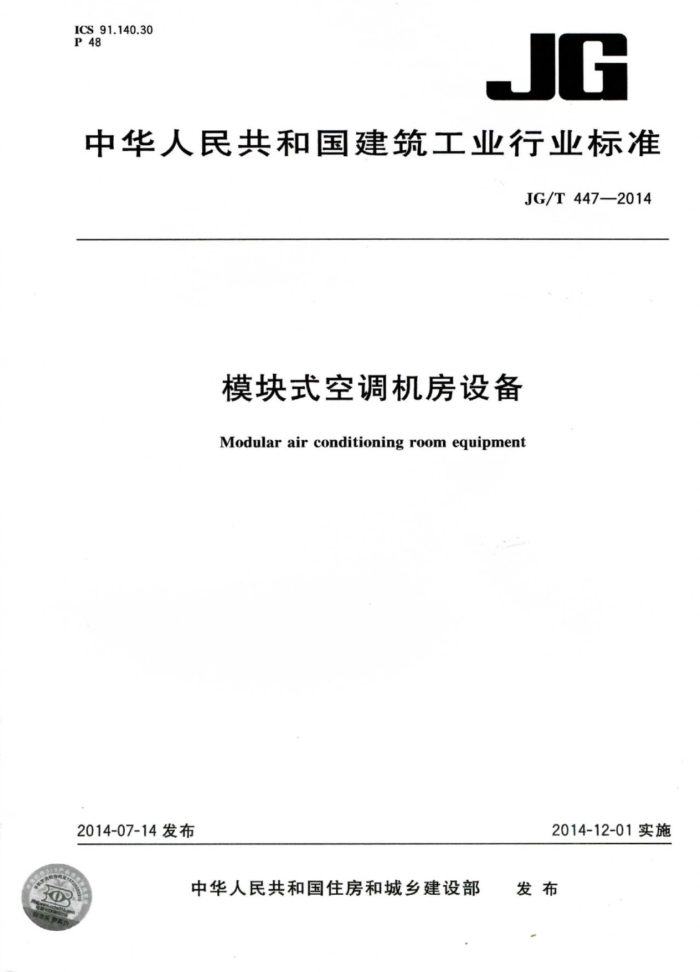

ICS 91.140.30 P 48
JG
中华人民共和国建筑工业行业标准
JG/T 447—2014
模块式空调机房设备
Modular air conditioningroomequipment
2014-12-01实施
2014-07-14发布
中华人民共和国住房和城乡建设部
发布 JG/T 447—2014
目 次
前言范围
1
2规范性引用文件 3 术语和定义
分类和标记一般要求要求试验方法
4
5 6
-
7
8 检验规则标志、包装、运输和贮存
9
10 JG/T447—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：上海意利法暖通科技有限公司。 本标准参加起草单位：中国建筑科学研究院、上海节能促进中心、同济大学、南京丰盛新能源科技股
份有限公司、美意空调（上海）有限公司、上海欧岚电气有限公司、上海开利空调有限公司。
本标准主要起草人：郑立克、冯静、倪林进、钟酉元、施林杰、李正、张旭、周翔、陈振千、陈宏、郁华斌、 卢广军、周斌、沈建军、申广玉、卢清。 JG/T447—2014
模块式空调机房设备
1范围
本标准规定了模块式空调机房设备的术语和定义，分类和标记，一般要求，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于空调水系统、供暖水系统和生活热水系统输配用模块式机房设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T983不锈钢焊条 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T3091 低压流体输送用焊接钢管 GB/T3216 回转动力泵水力性能验收试验 金1级和2级 GB/T3797—2005电气控制设备 GB/T5117 非合金钢及细晶粒钢焊条 GB5226.1一2008机械电气安全机械电气设备，第1部分：通用技术条件 GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求 GB/T8175设备及管道绝热设计导则 GB13384机电产品包装通用技术条件 GB/T14976 流体输送用不锈钢无缝钢管 GB/T29247工业自动化仪表通用试验方法 GB/T26759一2011中央空调水系统节能控制装置技术规范 JB/T4330—1999制冷和空调设备噪声的测定 JB/T10394.1涂装设备通用技术条件第1部分：钣金件 NB/T47004板式热交换器 BSEN13831 供水设备用内置横隔膜的闭式膨胀罐 (Closed expansion vessels with,built-in diaphragmfor installation in water)
3术语和定义
下列术语和定义适用于本文件。
3.1
模块式空调机房设备 modularairconditioningroomequipment 用于水系统的输配和控制，并连接冷热源主机设备和末端换热设备的供回水管路，形成一个完整的
输送用模块式设备。该模块式设备由水泵、阀门、管件、过滤除污器、测量组件、散热部件、配套组件和控制系统组成。
1 JG/T447—2014
3.2
测量组件measuremodule 模块式空调机房设备内的用于测量流量、温度和压力等系统状态参数的器具称为测量组件。
3.3
散热部件radiatorunit 模块式空调机房设备中用于对电机、变频器和电气元器件等发热部件进行排热的风扇及其控制装
置，称为散热部件。 3.4
配套组件accessorymodule 模块式空调机房设备中的膨胀罐、连接密封管件、绝热保护部件、减震降噪部件、静音部件、散热部
件等称为配套组件。 3.5
空调和采暖换热机组 heatexchangerunitforairconditioningandheating 内部配置增加了板式换热器及其控制装置的模块式空调机房设备称为室调和采暖换热机组。
3.6
专用测试系统 specialtest system 在一个固定空间内构建一个专用的暖通空调水系统，具备末端压损和系统负荷可调可测的功能。
4 分类和标记
4.1分类 4.1.1按模块式空调机房设备中水泵的数量分类：
单泵模块， 代号为I 双泵模块，代号为ⅡI 三泵模块， 代号为IⅢ 多泵模块， 代号为IV
4.1.2按与系统冷热源配套类型的分类：
空气源系统专用，代号为K；地源系统专用，代号为D； -冷却塔或水冷系统专用，代号为S；一锅炉系统专用，代号为G: 太阳能系统专用，代号为T 空调和供暖换热机组，代号为H。
4.2，标记
型号标记的构成及含义如下：
口 0/0-0 一
配套冷热源代号额定扬程，m 水泵数量代号额定流量，m"/h 模块式空调机房设备代号（M)
示例：额定流量为18m"/h，自带双泵，额定扬程为25m的地源系统专用配套模块式空调机房设备标记为：M18/ⅡI-25D 2
