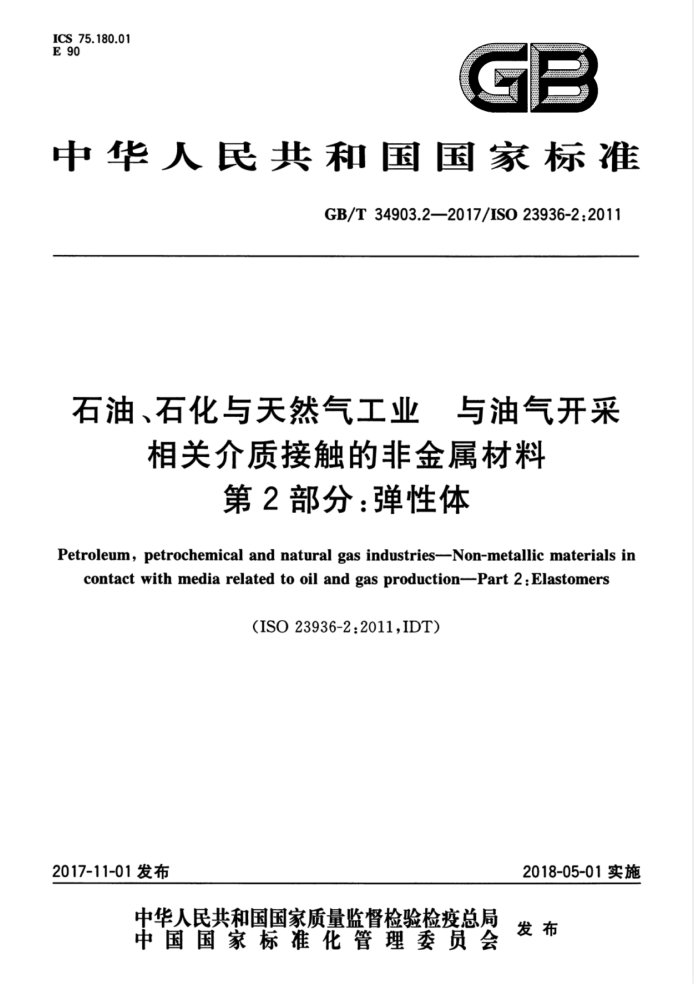

ICS 75.180.01 E90
中华人民共和国国家标准
GB/T34903.22017/IS023936-2:2011
石油、石化与天然气工业 与油气开采
相关介质接触的非金属材料
第2部分：弹性体
Petroleum, petrochemical and natural gas industries-Non-metallic materials in
contact with media related to oil and gas production--Part 2:Elastomers
（ISO23936-2:2011.IDT)
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34903.2—2017/ISO23936-2:2011
目 次
前言范围
II
1
2规范性引用文件 3术语、定义、符号和缩略语
3.1术语和定义 3.2符号和缩略语
4技术要求文件要求
.
5
6制造商要求 6.1一般要求
6.2合规性确认 7弹性体密封材料的评定 7.1一般要求 7.2老化试验要求 7.3快速气体减压试验的要求 8粘接型软管中弹性体材料的评定 8.1一般要求 8.2粘接柔性软管内衬材料的评定 8.3粘接型软管的评定—除内衬层外的各层 9其他大型元件中弹性体材料的评定· 9.1一般要求 9.2柔性接头中弹性体材料的评定 9.3防喷器弹性体材料的评定 9.4封隔器弹性体材料的评定附录A（规范性附录）弹性体材料老化试验的介质、条件、设备和程序附录B（规范性附录）弹性体材料快速气体减压试验用介质、条件、设备和程序附录C（资料性附录）常用的弹性体材料附录D（规范性附录）阿伦尼乌斯材料使用寿命评估程序，附录E（资料性附录） 物理和化学老化附录F（资料性附录） 快速气体减压（RGD）参考文献
11
11
11 12 12 12 14
**22
00.05
35 36 41 53 56
I GB/T34903.2—2017/ISO23936-2:2011
前言
GB/T34903《石油、石化与天然气工业 与油气开采相关介质接触的非金属材料》分为以下四个部分：
一第1部分：热塑料性塑料：一第2部分：弹性体；第3部分：热固性树脂：一第4部分：增强纤维。 本部分为GB/T34903的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO23936-2：2011《石油、石化与天然气工业与油气开采相关介质接
触的非金属材料第2部分：弹性体》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下： —GB/T528—2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（ISO37：2005，IDT）
GB/T533—2008 硫化橡胶或热塑性橡胶密度的测定（ISO2781：2007，IDT） —GB/T6031-1998 硫化橡胶或热塑性橡胶硬度的测定（10-100IRHD)(idtISO48：1994） -GB/T7758—2002 硫化橡胶低温性能的测定温度回缩法（TR试验）（ISO2921：1997，
IDT) GB/T7759.1—2015 硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下（ISO815-1：2008，IDT）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由全国石油天然气标准化技术委员会（SAC/TC355）归口。 本部分起草单位：中国石油工程建设有限公司西南分公司，中国石油集团石油管工程技术研究院、
西安向阳航天材料股份有限公司。
本部分主要起草人：李林辉、姜放、施岱艳陈渝、曹晓燕、张仁勇、戚东涛、李天雷、张恒、魏斌、崔磊上官昌准，廖芸。
Ⅲ GB/T34903.2—2017/ISO23936-2:2011
石油、石化与天然气工业与油气开采
相关介质接触的非金属材料
第2部分：弹性体
1范围
GB/T34903规定了服役于石油与天然气生产设备中的非金属材料选用与评价的一般原则基本要求、推荐做法以及产品质量保证指南。非金属材料失效导致的设备损坏会造成公众健康、人员安全与环境风险。本标准有助于避免设备发生这种高昂代价的腐蚀损坏。本标准补充而不是代替设备设计准则，标雅或法律规范中已有的材料技术要求
GB/T34903的本部分规定了石油和天然气开采设备所用的弹性体材料的评定要求和程序。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3452.2一2007液压气动用O形橡胶密封圈第2部分：外观质量检验规范（ISO3601-3： 2005.IDT)
ISO34-1：2010硫化橡胶或热塑性橡胶撕裂强度的测定第1部分：裤形，直角形和新月形试样 (Rubber,vulcanized or thermoplasticDetermination of tear strength-Part l:Trouser angle and crescent test pieces)
ISO37硫化或热塑性橡胶拉伸应力应变特性的测定（Rubber，vulcanized or thermoplastic- Determination of tensile stress-strain properties)
ISO48硫化橡胶或热塑性橡胶硬度测定（10~100oIRHD）（Rubber，vulcanizedorthermoplas tic-Determination of hardness (hardness between lo IRHD and 1oo IRHD)
ISO815-1硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温或高温条件下 (Rubber,vulcanized or thermoplastic-Determination of compression set-Part l : at ambient or ele- vated temperatures)
ISO2781硫化橡胶或热塑性橡胶密度的测定（Rubber，vulcanized orthermoplastic一Determi- nation of density)
ISO2921硫化橡胶低温性能的测定温度回缩法（TR试验）（Rubbervulcanized一Determi- nation of low-temperature characteristics-Temperature-retraction procedure (TR test))
ISO7619-1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：硬度计法（郡尔硬度）（Rub ber,vulcanized or thermoplastic-Determination of indentation hardness-Part 1: Durometer method (Shore hardness))
ISO13628-10：2005石油天然气工业水下采油系统的设计和操作第10部分：连接软管规范 (Petroleum and natural gas industries-Design and operation of subsea production systems-Part lo: Specification for bonded flexible pipe)
API17K粘接柔性管规范(Specificationforbondedflexiblepipe) ASTMD297橡胶制品标准试验方法化学分析方法（Standard testmethods forrubber prod
ucts-Chemical Analysis)
1 GB/T34903.22017/ISO23936-2.2011
ASTMD395 5橡胶性能的标准试验方法压缩永久变形（Standardtestmethods forrubberprop erty-Compression Set)
ASTMD412硫化橡胶和热塑性弹性体标准试验方法 拉力（Standard test methods for vulcanized rubber and thermoplastic elastomers-Tension)
ASTMD624常见硫化橡胶和热塑性弹性体斯裂强度标准试验方法（Standard testmethodfor tear strength of conventional vulcanized rubber and thermoplastic elastomers)
ASTMD1414橡胶O形图的标准试验方法(StandardtestmethodsforrubberO-rings） ASTMD1415 橡胶性能的标准试验方法国际硬度（Standard testmethod for rubber
property—International hardness)
ASTMD2240橡胶性能的标准试验方法硬度计硬度(Standard testmethod forrubberproper- ty-Durometer hardness)
3术语、定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
加速试验accelerated test 盲在加速材质退化的试验。 注：常通过升高温度以提高化学反应速率来实现，也可能通过调整流体浓度或压力来实现。
3.1.2
运营商asset operator 将油井工况相关信息提供给用户的资产运营商。 注1：资产可以是油井、生产设施工厂等。 注2：油井工况相关信息可以是暴露流体、温度、压力、持续时间等。
3.1.3
压缩永久变形 compression set 原始试样高度和压缩回弹后试样高度之差除以压缩量，用百分率表示。
3.1.4
弹性体elastomer 橡胶rubber 无定型材料与其他成分机械混合后形成的橡胶混合物总是）在高温下流人模具通过模制或挤压
制造工艺成形，形成的弹性不浴物 3.1.5
流体fluid 气体、液体，超临界气体等介质，或它们的混合物。
3.1.6
压缩量interference 在与压缩方向相同的方向上测得的原始试样高度与限位器高度之差。
3.1.7
混合物制造商 compound manufacturer 制造商manufacturer 弹性体材料或采用弹性体材料生产半成品的生产商。
2
