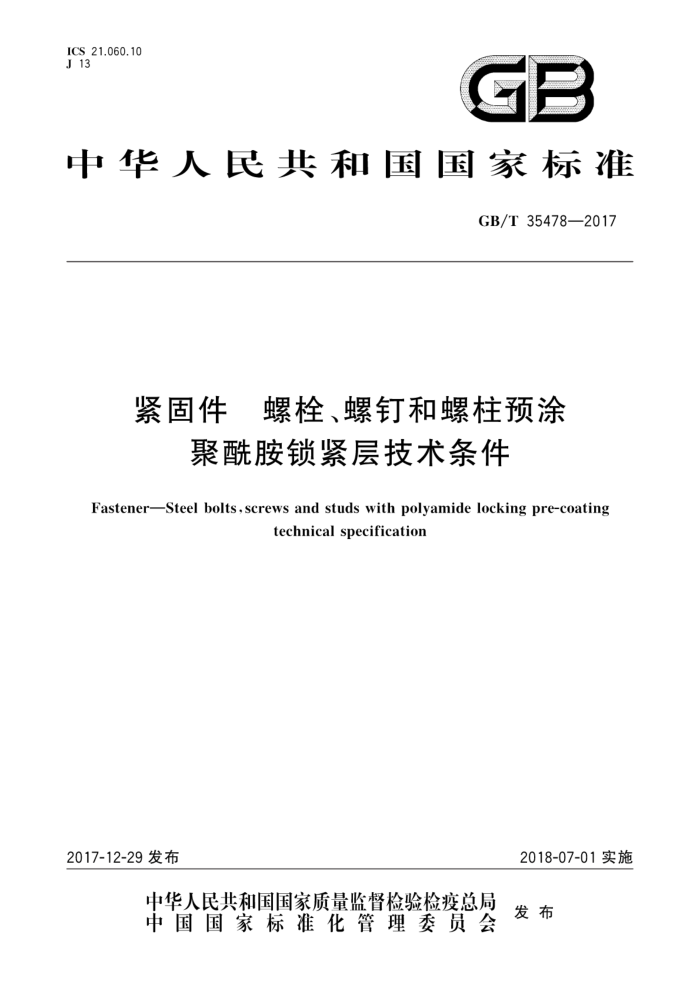

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T354782017
紧固件 螺栓、螺钉和螺柱预涂
聚酰胺锁紧层技术条件
Fastener-Steel bolts, screws and studs with polyamide locking pre-coating
technicalspecification
2018-07-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35478—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：耐落螺丝（昆山)有限公司、机械工业通用零部件产品质量监督检测中心、重
庆长安汽车股份有限公司、浙江国检检测技术股份有限公司、浙江新东方汽车零部件有限公司、广州汽车集团股份有限公司汽车工程研究院，
本标准由全国紧固件标准化技术委员会负责解释。
- GB/T35478—2017
紧固件螺栓、螺钉和螺柱预涂
聚酰胺锁紧层技术条件
1范围
本标准规定了螺栓、螺钉和螺柱（以下简称外螺纹紧固件）上预涂可重复使用聚酰胺锁紧层（以下简
称锁紧层）的术语、预涂尺寸、性能要求和试验方法。
本标准适用于螺纹符合GB/T193、螺纹规格为M3～M18、粗牙螺纹及螺纹公称直径d=8mm~
18mm、细牙螺纹。
本标准适用于符合GB/T3098.1规定的由碳钢或合金钢制造的、以及符合GB/T3098.6规定的由不锈钢制造的外螺纹紧固件。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 97.1 平垫圈A级 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T 5277 紧固件螺栓和螺钉通孔 GB/T 5783 六角头螺栓全螺纹 GB/T 6170 1型六角螺母
3术语和定义
以下术语和定义适用于本文件。
3.1
聚酰胺锁紧层 polyamidelockingcoating 防止外螺纹紧固件松脱的聚酰胺粘合层。粘合层可以是全周涂布（R)，也可以是局部涂布（F）。
3.2
拧入扭矩 screw-in torque Tin 当外螺纹紧固件拧人螺母试件时测得的扭矩。
3.3
紧固扭矩 tightening torque Ta 拧紧时，施加到螺母或外螺纹紧固件头部的扭矩。
3.4
拧出扭矩 loosening torque Tau 拧出外螺纹紧固件直至去除轴向载荷，继续拧出至旋出锁紧层啮合区所测得的最大扭矩值。
1 GB/T 35478—2017
4预涂尺寸
4.1一般要求 4.1.1 外螺纹紧固件表面不应带有影响锁紧层附着性的润滑剂，以避免降低防松作用。 4.1.2 带锁紧层的外螺纹紧固件拧入螺母或螺孔时，螺母和螺孔沉头角应为90°～120° 4.1.3锁紧层应防止外螺纹紧固件因振动与配合件松脱。 4.1.4带锁紧层的外螺纹紧固件在满足表1规定的扭矩要求时，可重复使用3次。 4.2 预涂部位和长度 4.2.1 一般要求
确保外螺纹紧固件和配合件内螺纹拧紧后的啮合部分位于锁紧层长度范围内。 4.2.2 标准预涂
外螺纹紧固件标准预涂部位及锁紧层长度按图1的规定。尺寸α范围内不应有锁紧层。
1.5d±2P
说明： a d l 锁紧层长度；
外螺纹紧固件末端至锁紧层的距离，a=2P～3P，应从外螺纹紧固件的末端开始测量；螺纹公称直径；
螺距。
图1 标准预涂的位置和长度
4.2.3 特殊预涂
外螺纹紧固件特殊预涂部位及锁紧层长度按图2的规定。尺寸α范围内不应有锁紧层。
h±2/
说明：
外螺纹紧固件末端至锁紧层的距离，应从外螺纹紧固件的末端开始测量；锁紧层长度。
a
图2 2特殊预涂的位置和长度
2 GB/T35478—2017
5 性能要求
5.1 一般要求
聚酰胺锁紧层常温型使用温度：一50℃～120℃，高温型使用温度：150℃～200℃。 注1：聚酰胺锁紧层涂覆过程中短时、局部温度较高，常温型可达220℃～230℃、高温型可达300℃～320℃，可能
影响外螺纹紧固件表面涂镀层性能。 注2：聚酰胺锁紧层不能防止连接副松动，但能防止零件完全分离。
5.2 结合强度
满足表1规定的情况下，聚酰胺锁紧层不应从表面脱离。 整体润滑和/或附加润滑可能对聚酰胺锁紧层结合强度产生不利影响，在啮合时会产生脱落或降低
连接能力
良好的结合强度是为了保证第3次拧出扭矩符合表1规定，如仅第1次拧出扭矩符合表1规定，应由供需协议。 5.3 紧固扭矩
室温（23℃土5℃）、高温（120℃、150℃或200℃）条件下，有预紧力要求的外螺纹紧固件连接扭矩值按表1的规定。
表1 有预紧力外螺纹紧固件连接扭矩值
拧出扭矩
紧固扭矩 T ^ .b N·m
拧人扭矩第一次拧入Ti
第一次拧出T.第三次拧出T.
螺纹规格 mm
N·m max 0.43 0.9 1.6 3 6
N· m min 0.08 0.1 0.15 0.23 0.45 0.75 1.6 2.3 2.8 3.2
N·m min 0.1 0.12 0.18 0.35 0.85 1.5 2.3 3.3 4.0 4.7
5.6,5.8 8.8、10.9、12.9
1.2 2.8 5.5 9.5 23 46 79 125 195 280
M3 M4 M5 M6 M8 M10 M10X1.0 M10X1.25 10.5
0.6 1.3 2.6 4.5 11 22 38 60 90 128
M8 ×1.0
15.5 24 32 45
M12 M12X1.25 M12X1.5 M14
M14X1.5 M16X1.5 M18X1.5
M16 M18
注：其他螺纹规格的扭矩验收值由供需双方协商。 TA值根据总摩擦系数μ=0.12，90%R。（5.6、5.8)或8.8级90%Rpp（8.8、10.9、12.9)确定（见GB/T3098.1)。 对于符合GB/T3098.6的外螺纹紧固件，应按本表5.6、5.8的扭矩值。
3 GB/T35478—2017
5.4 密封要求
全周涂布类型的锁紧层具有密封功能（密封测试的具体要求由供、需双方协议）。
6 扭矩试验
6.1 基本要求 6.1.1 试验过程中，带锁紧层的外螺纹紧固件拧紧后需保持至少15s。 6.1.2试验螺母及外螺纹紧固件不应重复使用。 6.2试件和设备 6.2.1试验外螺纹紧固件应为符合GB/T5783规定的M10X40、性能等级8.8级、镀锌钝化的六角头外螺纹紧固件。在可满足6.3扭矩试验的情况下无长度限制。试验外螺纹紧固件不得沾有油、油脂等润滑材料。 6.2.2试验螺母应为符合GB/T6170规定的M10、性能等级≥8级、镀锌钝化的六角螺母。试验螺母不得沾有油、油脂等润滑材料。 6.2.3试验垫圈应符合GB/T97.1的规定，硬度等级为200HV或300HV。试验垫圈不得沾有油、油脂等润滑材料 6.2.4试验板硬度>35HRC。孔径应符合GB/T5277的中等装配规定， 6.2.5试验套筒外径≥2d，d为螺纹公称直径。硬度>35HRC。孔径应符合GB/T5277的中等装配规定。 6.2.6扭矩扳手或扭矩试验设备的扭矩示值相对误差为土2%。仲裁试验时，使用设备的测量范围为测量上限的50%～100%。 6.2.7加热箱的温度控制精度为士2℃。 6.3i 试验程序
室温和高温扭矩测试装置见图3，并依照6.3.1的规定测试。
Tf
-
54
X
说明： 1 试验垫圈； 2锁紧层； 3— 试验套筒； 4— 试验螺母，注：也可用试验板代替试验垫圈。
图3扭矩试验示意图
室温条件下测试扭矩，将试验垫圈1套入螺栓中，然后穿过试验套筒3和试验垫圈1，以30r/min
