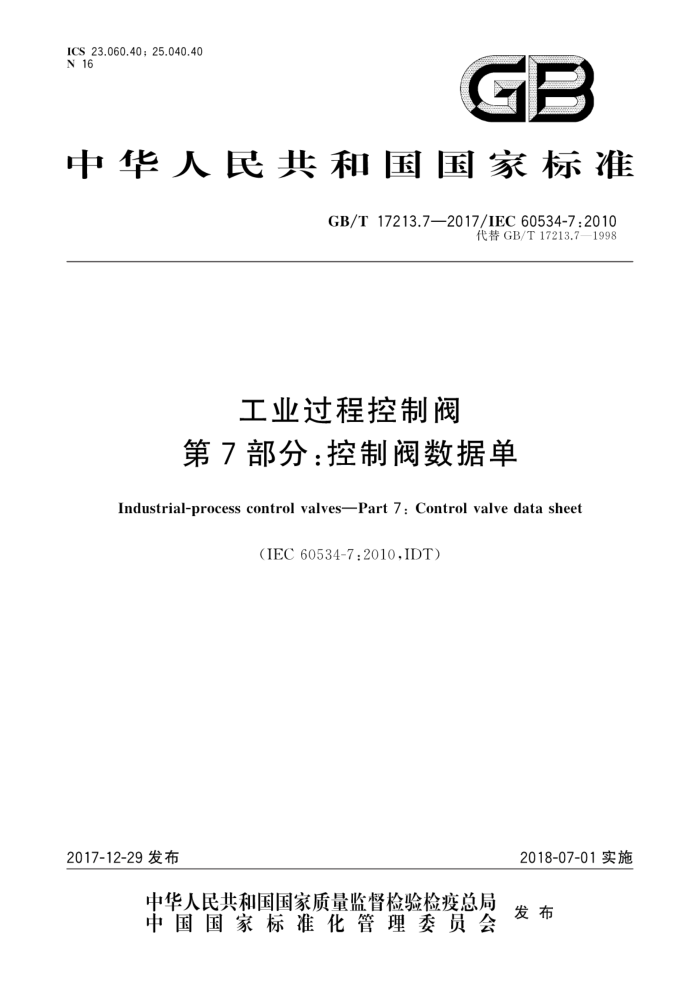

ICS 23.060.40; 25.040.40 N 16
GB
中华人民共和国国家标准
GB/T17213.72017/IEC60534-7:2010
代替GB/T17213.7—1998
工业过程控制阀
第7部分:控制阀数据单
Industrial-process control valves-Part 7:Control valve data sheet
(IEC60534-7:2010,IDT)
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
GB/T17213.7—2017/IEC60534-7:2010
前言
GB/T17213《工业过程控制阀》分为以下几部分:
第1部分:控制阀术语和总则(GB/T17213.1)第2-1部分:流通能力安装条件下流体流量的计算公式(GB/T17213.2);第2-3部分:流通能力试验程序(GB/T17213.9);第2-4部分:流通能力固有流量特性和可调比(GB/T17213.10);第2-5部分:流通能力流体流经级间恢复多级控制阀的计算公式(GB/T17213.17);
一
一第3-1部分:尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰
端面的间距(GB/T17213.3);第3-2部分:尺寸角行程控制阀(蝶阀除外)的端面距(GB/T17213.11);第3-3部分:尺寸对焊式两通球形直通控制阀的端距(GB/T17213.12);第4部分:检验和例行试验(GB/T17213.4);第5部分:标志(GB/T17213.5);第6-1部分:定位器与控制阀执行机构连接的安装细节 定位器在直行程执行机构上的安装 (GB/T 17213.6); 第6-2部分:定位器与控制阀执行机构连接的安装细节 定位器在角行程执行机构上的安装 (GB/T17213.13); 第7部分:控制阀数据单(GB/T17213.7);第8-1部分:噪声的考虑实验室内测量空气动力流流经控制阀产生的噪声(GB/T17213.8);第8-2部分:噪声的考虑实验室内测量液动流流经控制阀产生的噪声(GB/T17213.14);第8-3部分:噪声的考虑空气动力流流经控制阀产生的噪声预测方法(GB/T17213.15);第8-4部分:噪声的考虑液动流流经控制阀产生的噪声预测方法(GB/T17213.16);第9部分:阶跃输人响应测量的试验程序(GB/T17213.18)。
本部分为GB/T17213的第7部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17213.7一1998《工业过程控制阀 第7部分:控制阀数据单》,与
GB/T17213.7一1998相比,主要技术变化如下:
删除了1998年版引言和目的两章节(见1998年版第1章、第2章):修改了规范性引用文件,增加引用GB/T4208一2008《外壳防护等级(IP代码)》(见第2章);修改处理了1998年版第6章中的悬置段,改为4.1(见4.1;1998年版第6章);修改选择控制阀三个阶段的表述为“控制阀初选规格单”“控制阀询价规格单”“控制阀订货规格单”(见4.2,4.3,4.4;1998年版6.1,6.2,6.3);删除了可能需要列入基本要求单内容中的固有流量特性和可调比的内容[见1998年版 7.3 d)J; 增加了可能需要列人基本要求单内容中最终检验要求[见5.3k)];删除了原标准中第8章的悬置段(见1998年版第8章);更新了编号项目的说明各编号的内容(见6.3,1998年版8.3);修改了控制阀数据单的内容(见图1,1998年版图1);
本部分使用翻译法等同采用IEC60534-7:2010《工业过程控制阀 第7部分:控制阀数据单》。
1
GB/T17213.7—2017/IEC60534-7:2010
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:
GB/T17213(所有部分)工业过程控制阀[IEC60534(所有部分)】 本部分对IEC60534-7:2010做了如下编辑性修改:一修改了6.3项目20中错误的液体和蒸汽的密度单位,将“kg"/m”改为"kg/m3”。
按法定计量单位对图1中第10、62、63项的压力单位“bar"相应修改为“MPa、kPa”。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会(SAC/TC124)归口。 本部分起草单位:上海工业自动化仪表研究院、浙江永盛科技股份有限公司、杭州良工阀门有限公
一
司、杭州富阳南方阀业有限公司、上海阀特流体控制阀门有限公司、浙江派沃自控仪表有限公司、无锡智能自控工程股份有限公司、重庆川仪调节阀有限公司、浙江中德自控科技股份有限公司、上海自动化仪表有限公司自动化仪表七厂、天津精通控制仪表技术有限公司、浙江三方控制阀股份有限公司、吴忠仪表有限责任公司、重庆世壮仪器仪表有限公司、艾默生过程管理(天津)阀门有限公司。
本部分主要起草人:王炯、李明华、王嘉宁、沈惟、沈剑标、廖建民、宋文军、郝娇山、张德贤、范萍、 蔡加潮、杨建文、林锋、左兵、张永亮、巴荣明、王汉克、陈阿云、李展其、蒋唐锦、张世淑、粟飞、张建伟,
本部分所代替标准的历次版本发布情况为:
GB/T17213.7—1998。
GB/T17213.7—2017/IEC60534-7:2010
工业过程控制阀第7部分:控制阀数据单
1范围
GB/T17213的本部分列出了一份通用要求的清单,这些要求都是采购绝大多数过程系统用控制阀所必需的。但本部分并未罗列出过程系统的所有可能适用的要求,
本部分中清单的排列格式按标准化的数据表示方法设计,有助于填写者正确填写规格,并且为使用数据处理装置提供依据。
本部分附有详细的说明以确保能充分理解缩略语和填写数据的一致性
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4208—2008外壳防护等级(IP代码)(IEC60529:2001,IDT) GB/T17213.1一2015工业过程控制阀第1部分:控制阀术语和总则(IEC60534-1:2005,IDT) GB/T17213.2一2017工业过程控制阀第2-1部分:流通能力安装条件下流体流量的计算公
(IEC 60534-2-1:2011,IDT)
GB/T17213.3—2005工业过程控制阀 第3-1部分:尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰端面的间距(IEC60534-3-1:2000,IDT)
GB/T17213.4—2015工业过程控制阀 第4部分:检验和例行试验(IEC60534-4:2006,IDT) GB/T17213.5—2008工业过程控制阀 第5部分:标志(IEC60534-5:2004,MOD) GB/T17213.8—2015 工业过程控制阀 第8-1部分:噪声的考虑实验室内测量空气动力流流
经控制阀产生的噪声(IEC60534-8-1:2005.IDT)
GB/T17213.10—2015 工业过程控制阀 第2-4部分:流通能力 固有流量特性和可调比 (IEC60534-2-4:2009,IDT)
GB/T17213.11—2005 工业过程控制阀 第3-2部分:尺寸 角行程控制阀(蝶阀除外)的端面距 (IEC60534-3-2:2001,IDT)
GB/T17213.12—2005 工业过程控制阀 第3-3部分:尺寸对焊式两通球形直通控制阀的端距(IEC60534-3-3:1998,IDT)
GB/T17213.15—2017 工业过程控制阀 第8-3部分:噪声的考虑 空气动力流流经控制阀产生的噪声预测方法(IEC60534-8-3:2010,IDT)
GB/T17213.16一2015工业过程控制阀第8-4部分:噪声的考虑 液动流流经控制阀产生的噪声预测方法(IEC60534-8-4:2005,IDT)
GB/T17213.17一2010工业过程控制阀第2-5部分:流通能力 流体流经级间恢复多级控制阀的计算公式(IEC60534-2-5:2003,IDT)
IEC60534(所有部分)工业过程控制阀(Industrial-processcontrolvalves)
1
GB/T 17213.7—2017/IEC 60534-7:2010
3术语和定义
IEC60534其他各部分界定的术语和定义适用于本文件。
4应用
4.1总则
控制阀数据单(见图1)可用于以下选择控制阀的三个不同阶段
4.2 控制阀初选规格单
在进行初步询价和/或报价时,买方和卖方可根据最基本的内容进行协商。此时,买方和制造厂只
需在第一栏的少量项目上以点、三角或其他符号作出标记。这种方法能最大限度地减少买卖双方的工作量。 4.3控制阀询价规格单
在询价阶段,可能无法完全了解和掌握某些过程数据以及通用要求,而不能采用GB/T17213.2和 GB/T17213.17中给出的计算方法。在该阶段可应用控制阀流量初步计算法。既然询价阶段的主要工作是提供完整的数据用于计算出包括技术的和商业的报价,那么除了6.1所述的内容外还要标出其他一些内容。此时,买方和制造厂可以用点、三角、或其他符号在第一栏的各行内作标记
4.4控制阀订货规格单
一份完整的订货规格单应包括与控制阀、执行机构和附件有关的全部内容。这样,一份完整的控制阀数据单就可成为一种证明书,可用于准确的核对,也可用于其他用途。
5基本要求单
5.1 基本要求单的用途
基本要求单(见图2)是任选的,它的用途是供用户对适用于一台或一组控制阀的基本要求或特殊
要求,例如国家和国际标准、用户公司标准和工程特殊要求等作出规定。这些基本要求或特殊要求应列在基本要求单首页的目录部分,必要时可以使用附加基本要求单(见图3)。必要时基本要求单可与数据单相互参照。如果基本要求单与数据单有矛盾,则数据单无效。
注:对于使用A4(21cmX29.7cm)纸张,且行距限于4mm的,可以采用删除表格中间部分相应长度的方法,缩短
基本要求单的长度。数据单可以删除“备注”部分,予以缩短。若使用计算机,因行距可以调节,在打印表格时不必删除任何内容
5.2 2数据单项目的备用位置
数据单(见图1)上的每一个项目,如果无法在预留的空白处作充分说明,应在基本要求单内予以说明。 5.3可列入基本要求单的项目
未列入数据单的项目也可以放在基本要求单内加以说明。下面列出的是可能需要考虑和列人基本
2
GB/T17213.7—2017/IEC60534-7:2010
要求单内加以说明的部分项目:
a) 术语(见GB/T17213.1); b) 规程、标准和法规; c) 阀的口径计算(见GB/T17213.2和GB/T17213.17); d) 噪声(见GB/T17213.15和GB/T17213.16); e) 检验和例行试验(见GB/T17213.4); f) 非破坏性试验; g) 标志(见GB/T17213.5); h) 文件编制; i) 材料要求; ji) 端面距尺寸(见GB/T17213.3,GB/T17213.11和GB/T17213.12); k) 最终检验要求(见GB/T17213.4); 1) 环境因素; m) 包装; n) 附件; 0) 质量保证要求。
6 数据单的编制(见图1)
6.1 识别栏目
本表格顶部和底部的识别栏目专供用户或承包商填写公司名称(左上角)、工厂地点、工程编号、位号、管道和仪表装置(P和I)图纸编号以及其他的特定工程数据。 6.2 编号栏目的说明
表头以下各栏目序号(1一5)的含义如下: a)“1"用于标志买卖双方商定的初步询价和初步报价项目(见4.1和4.2); b) “2"供识别用的项目编号;
“3"修改标记(例如:大写字母); d) “4”所需信息内容的主要类别; e) “5”以下解释的术语和定义。
c)
6.3 项目编号的说明
项目编号
术语和定义的解释
1 有关控制阀的位置,例如:123号管线,均热炉的上游 2
作用/用途,例如:锅炉给水。
3
a) 特定场所存在爆炸危险的性质和程度。规定级别、温度和区域(例如:ⅡC组,T4,1区)
并指明相应的标准。 b) 外壳防护IP等级符合GB/T4208
3
