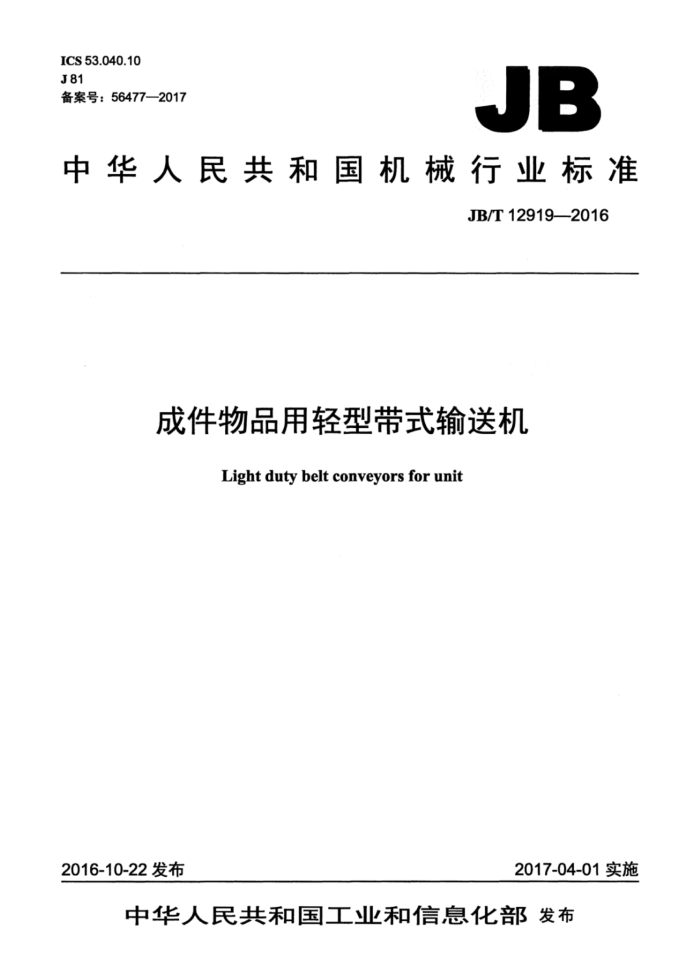

ICS53.040.10 J81 备案号：56477—2017
JB
中华人民共和国机械行业标准
JB/T12919—2016
成件物品用轻型带式输送机
Lightdutybeltconveyorsforunit
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12919—2016
目 次
前言 1范围 2 规范性引用文件 3术语和定义， 4 型式和基本参数 5 技术要求.. 6 试验方法..
II
检验规则.. 8·标志、包装、运输和贮存
7
13
5
图1 斜置角. 图2 倾角.. 图3 输送宽度图4 带式输送机结构示意图图5 滚筒图6 托辊辊子图7 单元件载运和重力移载图8 安全防护装置. 图9 滚筒筒体与端盖环形角焊接的无损检测. 图10 滚筒、托辊辊子外圆的径向圆跳动的测定图11 动旋转阻力试验装置. 图12 托辊辊子平放跌落试验. 图13 托辊辊子垂直跌落试验图14 带式输送机噪声测试位置点示意图..
9
10 1 .11 12 12 13
表1 带式输送机型式表2 输送宽度W. 表3 带式输送机公称带速表4 带式输送机滚筒公称直径D. 表 5 输送宽度与输送带宽度和滚筒公称直径的组合表6带式输送机托辊辊子公称直径d.. 表7 7输送宽度与输送带宽度和托辊辊子公称直径的组合表8带式输送机声压级噪声限值，表9滚筒外圆直径极限偏差表10 滚筒装配后的外圆径向圆跳动公差，表11 托辊辊子外圆径向圆跳动公差... 表12 头架、尾架、中间架的组装要求。 表13 机架中心线直线度表14 背景噪声修正值表15 检验项目
3
14 JB/T12919—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：浙江德马科技股份有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：山西东杰智能物流装备股份有限公司、浙江德马工业设备有限公司、湖州双
力自动化科技装备有限公司、山东山矿机械有限公司、深圳中集天达物流系统工程有限公司、上海永利带业股份有限公司、昆明昆船物流信息产业有限公司、河北宝装备制造有限公司。
本标准主要起草人：汤小明、马贤祥、张维钧、程样、王永红、股家振、邱碧波、于春成、赵丹、 魏峰、王吉芳、刘天颖。
本标准为首次发布。
IⅡI JB/T12919—2016
成件物品用轻型带式输送机
1范围
本标准规定了成件物品用轻型带式输送机（以下简称带式输送机）的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存
本标准适用于在室内工作的、输送一般用途成件物品的轻型带式输送机。 本标准不适用于输送有毒、有害、易燃、易爆、具有强腐蚀及放射性成件物品的轻型带式输送机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T700—2006碳素结构钢 GB/T755旋转电机定额和性能 GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T9286—19981 色漆和清漆漆膜的划格试验 GB/T10595 5带式输送机 GB/T11345一2013焊缝无损检测超声检测技术、检测等级和评定 GB/T11616 同步带传动节距型号MXL、XXL、XL、L、H、XH和XXH同步带尺寸 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13793 直缝电焊钢管 GB/T14521 连续搬运机械术语 GB14784 带式输送机安全规范 GB/T19418一2003钢的弧焊接头 ：缺陷质量分级指南 GB/T23677轻型输送带 GB/T29712一2013焊缝无损检测超声检测验收等级 JB/T7330电动滚筒 JB/T10061A型脉冲反射式超声探伤仪通用技术条件 JG/T495--2016 5钢门窗粉末静电喷涂涂层技术条件
1 JB/T12919—2016
3.6
托板 sliderbed 用于承托输送带的支撑板。
4 型式和基本参数
4.1型式 4.1.1带式输送机结构示意图如图4所示。
O
说明：
一头部滚筒；一轻型输送带：
1
2
3——托辊： 4——托板： 5—尾部滚筒； 6——拉紧装置； 7- 一驱动装置。
图4带式输送机结构示意图
4.1.2带式输送机按布置形式分为水平带式输送机、水平斜置带式输送机、倾斜带式输送机和弯曲带式输送机，见表1。
表1 1带式输送机型式
序号
型式
简图
X
I
水平带式输送机
A
水平斜置带式输送机
2
倾斜带式输送机
M
3 JB/T12919—2016
表1 带式输送机型式（续）型式
序号
简图
内
弯曲带式输送机
4.2 基本参数 4.2.1输送宽度
输送宽度W应优先选用表2规定的数值。
表2 输送宽度W
单位为毫米
输送宽度W
300、400、500、600、700、800、900、1000、1200、1400、1600、1800
4.2.2公称带速
带式输送机公称带速应优先选用表3规定的数值。
表3 带式输送机公称带速
单位为米每秒
公称带速 4.2.3滚筒 4.2.3.1 滚筒公称尺寸如图5所示，其中长度L应为W-（10～30）mm。
0.2、0.25、0.3、0.4、0.5、0.63、0.7、0.8、1.0、1.25、1.5、2.0、2.5、3.15、3.55、4.0
L
图5滚筒
4.2.3.2 2带式输送机滚筒公称直径D应优先选用表4规定的数值。
表4带式输送机滚筒公称直径D
单位为毫米
公称直径D
25、40、63、89、108、114、120、130、160、200、216、250、315、400、500
注：滚简公称直径D是不包括包层厚度在内的滚简直径。 4.2.3.3 输送宽度与输送带宽度和滚筒公称直径的组合见表5。
表5输送宽度与输送带宽度和滚筒公称直径的组合
单位为毫米
输送宽度W
输送带宽度B
滚筒公称直径D
300 400 500
W-(60~80)
25、40、63、89、108、114、120、130、160、200、216、250
4
