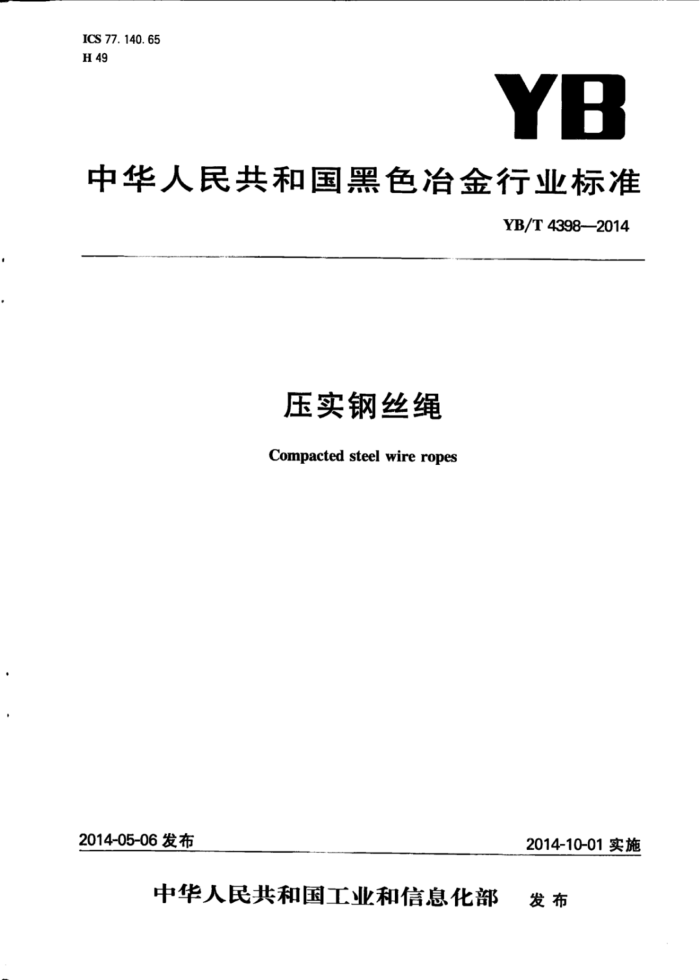

ICS 77. 140. 65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4398-—2014
压实钢丝绳 Compacted steel wire ropes
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 YB/T4398—2014
目 次
前言 1范围· 2规范性引用文件 3术语和定义·
分类和标记· 订货内容
4 5
6钢丝绳材料 6.1制绳用钢丝 6.2绳芯. 6.3油脂 7技术要求· 7.1 抢制质量. 7.2 钢丝镀层· 7.3 钢丝接头： 7. 4 涂油 7.5 表面质量 7. 6 直径 7.7 长度及其允许偏差 7.8 参考重量 7. 9 破断拉力 7.10 拆股钢丝的要求 8检查 8.1 直径的测量 8.2不松散检查 8.3 表面质量检查 9 试验 9.1 试验方式与试验数量 9.2 破断拉力的测定 9.3拆股钢丝试验 9.4钢丝绳力学性能的考核 9.5判定规则与复验 9.6 仲裁试验 10 验收方法 11 包装、标志和质量证明书
10 10
....
.
11 15 15 15 16 16 16 17 18 18 18 18 18 18
..
.. YB/T4398—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：江苏赛福天钢索股份有限公司、江苏芸裕金属制品有限公司、江苏神王集团有限公
司、无锡通用钢绳有限公司、贵州钢绳股份有限公司、冶金工业信息标准研究院。
本标准主要起草人：左士龙、过惠成、杨岳民、薛建军、黄建明、芮小保、王小刚、贺孝宇、王玲君、任翠
英。
本标准为首次发布。 YB/T4398—2014
压实钢丝绳
1范围
本标准规定了压实钢丝绳的术语和定义、分类和标记、订货内容、材料、技术要求、检查、试验、验收方法、包装、标志及质量证明书。
本标准适用于矿井提升、石油钻采、森工、船舶、海上设施、架空索道、工程机械和起重运输等设备用压实钢丝绳（以下简称钢丝绳）。
本标准的产品包括圆股压实钢丝绳、压实股压实钢丝绳（双压实）和内层绳压实的阻旋转钢丝绳。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T238金属材料线材反复弯曲试验方法 GB/T239.1金属材料线材第1部分：单向扭转试验方法 GB/T1839 钢产品锌层质量试验方法 GB/T2104 钢丝绳包装、标志及质量证明书的一般规定 GB/T8358 钢丝绳破断拉伸试验方法 GB/T 8706 钢丝绳术语、标记和分类 GB/T 20118 一般用途钢丝绳 GB/T21965 钢丝绳验收及缺陷术语 YB/T081 冶金技术标准的数值修约与检测数值的判定原则 YB/T 5343 制绳用钢丝 SH/T0387 钢丝绳表面脂 SH/T0388 钢丝绳麻芯脂
3术语和定义
GB/T8706中界定的术语和定义及下列术语和定义适用于本文件。
3. 1
压实钢丝绳 compacted steel wire rope 圆形股成绳之后，经过模拔、轧制或锻打等压实加工使钢丝绳直径减小的多股钢丝绳。压实钢丝绳
在结构前加上符号K表示，见图1示例。
注：压实钢丝绳还包括由内层压实钢丝绳构咸的阻旋转钢丝绳和双压实钢丝绳。 3.2
双压实钢丝绳doublecompactedsteelwirerope 压实股成绳之后，经过模拔、轧制或锻打等压实加工使钢丝绳直径减小的多股钢丝绳。双压实钢丝
绳在压实股钢丝绳结构前加K来表示，见图1示例。 3.3
内层压实钢丝绳 compactedinner layersteel wirerope
1 YB/T4398—2014
在阻旋转钢丝绳中（3股4股钢丝绳除外），除外层股以外的内层绳经模拔、轧制或锻打等压实加工使钢丝绳直径减小的钢丝绳。内层压实绳在结构前加上符号NK表示，见图1示例。 4分类和标记 4.1钢丝绳按其股数和股外层钢丝的数目分类，见表1。在钢丝绳中，如果需方没有明确要求某种结构的钢丝绳时，在同一组别内，结构的选择由供方自行确定
注：表1未列出的其他结构可按相应类别进行划分并检查验收。
表1钢丝绳分类
钢丝绳
外层股
典型结构
组别 类别
股数外层股数 股的层数钢丝数 收外层钢丝数 钢丝层数股拾制类型
1
K6X7-FC K6×7-WSC
5~9 4~8
单拾
K6X7
1
6
6
1
1
K6X19S-FC K6X19S-IWRC K6X19W-FC
平行抢 K6X19W-1WRC
15-26 7-12
2-3
1
6
6
K6X25F-FC K6X25F-IWRC K6X26WS-FC K6X26WS-TWRC
K6X19
2
K6X19S-PWRC K6X19W-PWRC K6X25F-PWRC K6X26WS-PWRC K6X29F-FC K6X29F-IWRC K6X31WS-FC K6X31WS-IWRC K6X36WS-FC K6X36WS-IWRC K6X41WS-FC K6X41WS-IWRC K6X49SWS-FC K6X49SWS-IWRC K6X55SWS-FC K6X55SWS-IWRC K6X29F-PWRC K6X31WS-PWRC K6×36WS-PWRC K6X41WS-PWRC K6X49SWS-PWRC K6X55SWS-PWRC
15-26 7-12
2-3 平行拾
12 6
2
29-57 12-18 3-4 平行抢
6
1
6
3
K6X36
12 6 2 29-57 12-18 3-4 平行抢
2 YB/T4398—2014
表1钢丝绳分类（续）
钢丝绳
外层股
类别
组别
典型结构
股数 外层股数 股的层数 钢丝数 外层钢丝数 钢丝层数 股抢制类型
K8X19S-FC K8X19S-IWRC K8X19W-FC
15-26 7-12 2-3 平行抢 K8X19W-IWRC
9
8
K8X25F-FC K8X25F-IWRC K8X26WS-FC K8X26WS-IWRC
K8X19
4
K8X19S-PWRC
15-26 7-12 2-3 平行抢 K8X19W-PWRC
16 O
2
K8X25F-PWRC K8X26WS-PWRC K8X29F-FC K8X29F-IWRC K8X31WS-FC K8X31WS-IWRC K8X36WS-FC K8X36WS-IWRC K8X41WS-FC K8X41WS-IWRC K8X49SWS-FC K8X49SWS-IWRC K8X55SWS-FC K8X55SWS-IWRC K8X29F-PWRC K8X31WS-PWRC
8
2957 12-18 3-4 平行拾
8
1
K8X36
5
2957 12-18 3-4 平行抢 K8X36WS-PWRC
16
2
K8X41WS-PWRC K8X49SWS-PWRC K8X55SWS-PWRC
K4X19S-FC K4X19S-WSC K4X19W-FC
4 4 1 15-26 7-12 2-3 平行拾 K4X19W-WSC
K4X19
6
K4X25F-FC K4X25F-WSC K4X26WS-FC K4X26WS-WSC
3
