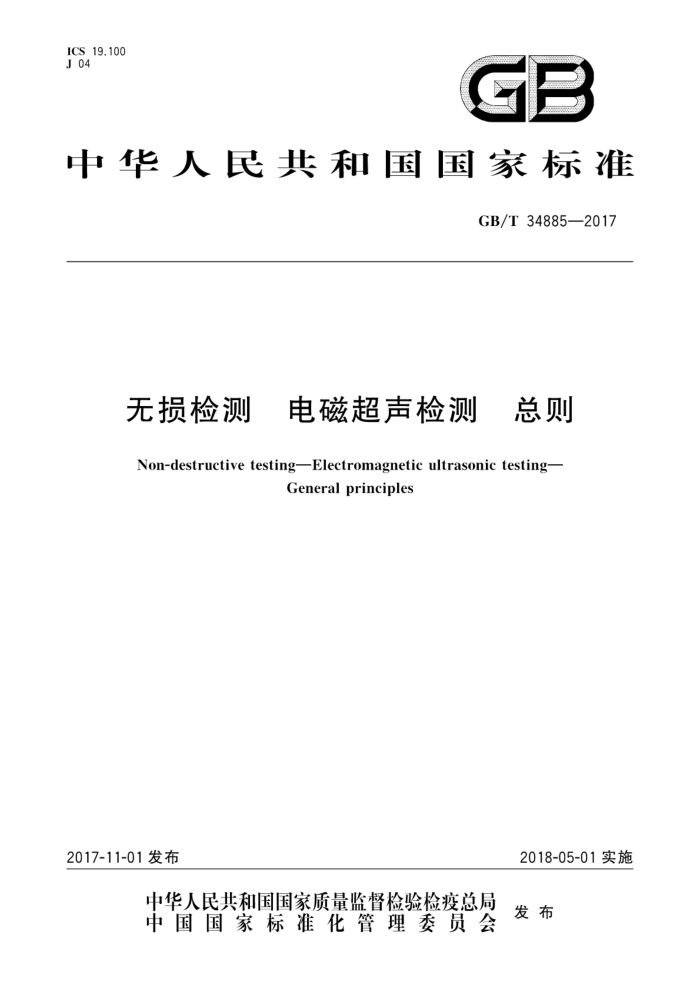

ICS,19.100 J 04
GB
中华人民共和国国家标准
GB/T348852017
无损检测 电磁超声检测 总则 Non-destructive testing-Electromagnetic ultrasonic testing-
Generalprinciples
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34885—2017
目 次
前言
II
范围规范性引用文件
2
3 术语和定义
方法概要 4.1 检测原理 4.2 优点及特点 4.3 局限性 4.4 应用 4.5 影响因素安全要求人员要求通用检测工艺规程检测设备和器材 8.1 检测系统 8.2 电磁声探头 8.3 电磁超声仪器 8.4 试块 8.5 操作辅助装置 8.6 检测设备的维护和校准 9 检测程序
4
5
9.1 检测前的准备 9.2 仪器调试 9.3 检测系统校准 9.4 检测系统复核 9.5 在役设备检测 9.6 制造过程检测· 10 检测结果的评价与处理 10.1 测厚时直接读取仪器所示厚度值 10.2 探伤时应根据检测对象、目的或用户的要求采用相应的标准进行结果评价 10.3 对发现的不可接受信号按合同双方约定进行处理 11 检测记录与报告 11.1 检测记录 11.2 检测报告
10
)
10
10
10
10
10 10 GB/T34885—2017
附录A（资料性附录） 电磁声换能器线圈常见结构附录B（规范性附录） 脉冲回波式电磁超声测厚方法附录C（规范性附录） 电磁超声斜人射脉冲回波检测方法
11 12 15
+..............
II GB/T 34885—2017
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：中国特种设备检测研究院、华中科技大学、中北大学、武汉中科创新技术股份有限
公司、硕德（北京）科技有限公司、爱德森（厦门）电子有限公司。
本标准主要起草人：沈功田、郑阳、胡斌、武新军、周进节、王子成、香勇、王宝轩、沈永娜、张宗健、 谭继东、李素军、林俊明、丁旭。
= GB/T34885—2017
无损检测 电磁超声检测 总则
1范围
本标准规定了对材料及构件进行电磁超声检测的一般原则。 本标准适用于可产生电磁超声的材料本标准为有关产品、设备、材料电磁超声检测标准或检测工艺规程的制定提供指导。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证 GB/T11344无损检测接触式超声脉冲回波法测厚方法 GB/T12604.1 无损检测 术语超声检测 GB/T 23905 无损检测 超声检测用试块 JB/T 9214 无损检测A型脉冲反射式超声检测系统工作性能测试方法
3术语和定义
GB/T12604.1界定的以及下列术语和定义适用于本文件。
3.1
电磁声换能器 electromagnetic acoustic transducer;EMAT 在磁场中进行电能与声能相互转换的电磁装置。
3.2
电磁超声检测 Jelectromagnetic ultrasonic testing;EMUT 以电磁声换能器作为超声波激励、接收核心器件的超声检测。
3.3
电磁超声导波检测 electromagnetic ultrasonic guided wave testing 以电磁声换能器作为超声导波激励、接收核心器件的超声导波检测
3.4
线圈 I coil 电磁声换能器中用于辐射和接收电磁波的元件
3.5
饼形线圈 pancake coil 螺旋线圈 spiral coil 按不同半径等间距绕制形成回路，外形呈实心多圈圆形的线圈。
3.6
环形线圈 annular coil 按不同半径等间距绕制形成回路，外形呈中空多圈圆形的线圈。
1 GB/T34885—2017
3.7
跑道形线圈 racetrackcoil 具有较长平行段，平行段间采用弧线连接形成回路，外形像体育场跑道的线圈。
3.8
蝶形线圈 butterflycoil 可在中心处形成并排同向电流，外形呈两个并排多圈矩形的线圈。
3.9
回折线圈 meander coil 平行线段按均匀间距周期回折绕制形成回路，外形呈回折线的线圈
3.10
聚焦线圈 focusingcoil 按一定规则绕制形成回路，能实现超声波在被检材料中线聚焦或点聚焦的线圈。
3.11
周期永磁体 periodic permanent magnet 磁场极性在空间周期排列的磁体阵列。
4方法概要
4.1# 检测原理 4.1.1概述
电磁超声检测采用电磁声换能器在材料中产生超声波，从而实现超声检测，适用于导电或磁性材料。 4.1.2非磁性导电材料
电磁超声激发过程。置于被检材料上方的线圈通以瞬态交变电信号，在被检材料表层感应涡流。
涡流区域材料在偏置磁场中受洛仑兹力作用产生振动，进而产生超声波。
电磁超声接收过程是产生的逆过程。偏置磁场内材料的超声振动切割磁感线，产生感生电流，被线圈探测到，形成电信号。 4.1.3磁性材料
电磁超声激发过程。置于磁性材料上方的线圈通以瞬态交变电信号产生交变磁场，导致处于偏置磁场中的材料表层磁化强度发生变化，产生磁致伸缩力和磁化力。交变磁化区域材料在磁致伸缩力和磁化力的共同作用下产生振动，进而产生超声波，
电磁超声接收过程是产生的逆过程，磁性材料中的超声波振动形变引起材料表面磁场动态变化.在
线圈中感应出电信号。
对于磁性导电材料，电磁超声是由洛仑兹力、磁致伸缩力和磁化力共同作用产生的。 4.2 优点及特点
电磁超声检测方法的优点及特点主要有：
非接触，不需要耦合剂。适用于高温、低温、干燥或真空环境条件下检测。适用于表面有覆盖
a)
层的工件检测。适用于快速和自动化检测。
b) 能产生各种波型的超声，包括纵波、各种偏振方向的横波（特别是水平偏振的横波）和各种类型
的超声导波。除测厚和探伤外，还适用于应力或材料特性测量
2
