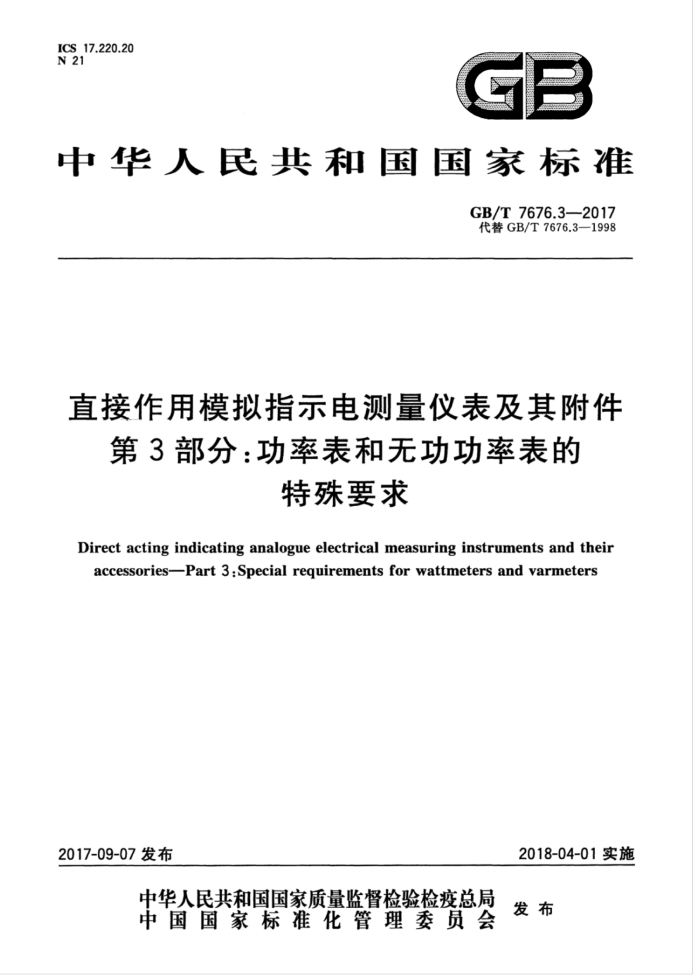

ICS 17.220.20
N 21
9E
中华人民共和国国家标准
GB/T7676.32017 代替GB/T7676.3—1998
直接作用模拟指示电测量仪表及其附件
第3部分：功率表和无功功率表的
特殊要求
Direct acting indicating analogue electrical measuring instruments and their accessoriesPart 3:Specialrequirementsfor wattmetersand varmeters
2018-04-01实施
2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准
直接作用模拟指示电测量仪表及其附件
第3部分：功率表和无功功率表的
特殊要求 GB/T 7676.3—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数28千字 2017年9月第一版2017年9月第一次印刷
*
书号：155066·1-56423定价 个18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T7676.3—2017
前言
GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：
第1部分：定义和通用要求；第2部分：电流表和电压表的特殊要求；第3部分：功率表和无功功率表的特殊要求；第4部分：频率表的特殊要求；第5部分：相位表、功率因数表和同步指示器的特殊要求；第6部分：电阻表（阻抗表）和电导表的特殊要求；
—第7部分：多功能仪表的特殊要求；
第8部分：附件的特殊要求；一第9部分：推荐的试验方法。 本部分为GB/T7676的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T7676.31998《直接作用模拟指示电测量仪表及其附件第3部分：功率表和无
功功率表的特殊要求》。
与GB/T7676.3一1998相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录B。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。 本部分主要起草单位：浙江正泰仪器仪表有限责任公司、哈尔滨电工仪表研究所、北京自动化控制
设备厂、国网北京市电力公司、国网湖南省电力公司计量中心、国网河南省电力公司电力科学研究院、德力西集团仪器仪表有限公司、国网四川省电力公司计量中心、深圳友讯达科技股份有限公司、上海英孚特电子技术有限公司、国网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、国网重庆市电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、翼北电力有限公司计量中心、山东省计量科学研究院、上海康比利仪表有限公司、上海市计量测试技术研究院、浙江省计量科学研究院、华立科技股份有限公司、中南仪表有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、 深圳星龙科技股份有限公司、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。
本部分主要起草人：赵锦锦、丁振、霍建华、刘献成、陈波、赵铎、薛德晋、王念莉、裴茂林、李冀、 王伟能、白泰、来磊、申莉、崔涛、郭小广、秦国鑫、陈闻新、侯兴哲、刘丹、王三强、靳绍平、衰慧、吴维德、 甘依依、周丽霞、季道民、王新军、李荣平、刘复若、郑孟霞、冯学礼、林晓龙、邵凤云、刘沛、郑元豹、 曾仕途、黄建钟、蔡毅、刘、毕伟、谢萍、陈双杰。
本部分所代替标准的历次版本发布情况为：
GB/T7676.2—1987、GB/T7676.2—1998。
-
I GB/T7676.3—2017
直接作用模拟指示电测量仪表及其附件
第3部分：功率表和无功功率表的
特殊要求
1范围
GB/T7676的本部分规定了直接作用模拟指示电测量功率表和无功功率表的术语定义、分类、分级、通用技术要求、信息、标志和符号、包装和贮存以及检验规则等。
本部分适用于直接作用模拟指示的功率表和无功功率表。 本部分也适用于当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。 本部分也适用于其分度线与输入电量的关系为已知，但不直接对应的直接作用指示功率表和无功
功率表。
本部分也适用于在其测量和/或辅助电路中具有电子器件的功率表和无功功率表。 本部分不适用于另有相应国家标准规定的特殊用途的功率表和无功功率表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求 GB/T7676.9一2017直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法
3术语和定义
GB/T7676.1一2017中界定的术语和定义适用于本文件。
4分类、分级和符合性
4.1分类
按GB/T7676.1—2017中4.1的规定。
4.2 分级
功率表和无功功率表按下列等级指数表示的准确度等级分级： 0.05,0.1,0.2,0.3,0.5,1,1.5,2,2.5,3,5。
4.3 3与本部分要求的符合性
按GB/T7676.1—2017中4.3的规定。
1 GB/T7676.3—2017
5技术要求 5.1参比条件 5.1.1影响量的参比值按表1和GB/T7676.1一2017中表1的规定。 5.1.2可以规定与表1和GB/T7676.1一2017中表1所规定的不同的参比条件，但应按GB/T7676.1一 2017中第6章的规定进行标志。 5.1.3不同于GB/T7676.1一2017中表1规定的参比温度可从20℃和27℃中选用。
表1试验时有关影响量的参比条件和允许偏差
影响量被测功率的电压分量被测功率的电流分量
参比条件(另有标志除外)
试验用允许偏差(适用于单一参比值)
额定电压或参比范围(若有时)内的任意电压
额定值的士2%
额定电流以下或参比范围（若有时）
上限以下的任何电流
用移相装置的仪表
参比频率 45Hz~65Hz
参比频率的士0.1% 参比频率的士2% 0.01滞后或超前士0.01
被测功率的电压和电流
分量的频率功率因数或sin 相平衡(对多相仪表)。
其他仪表
1或额定值对称电压和电流
：此偏差适用于本表中规定的或由制造厂标志的单一参比值，对参比范围不允许有偏差。 b无功功率表为sin，滞后（感性)为正符号，超前（容性)为负符号。 。任一两线电压之差值和任一两相电压之差值分别不应超过所对应的线电压平均值和相电压平均值的1%：
每相中的电流与电流平均值之差不应大于1%；每相电流与相应相电压之间的角度不应大于2°；如果制造厂允许，可以对多相仪表做单相试验。
5.2基本不确定度极限、基准值 5.2.1基本不确定度极限
按GB/T7676.1—2017中5.2.1的规定。 5.2.2 2基本不确定度限值与准确度等级的关系
按GB/T7676.1—2017中5.2.2的规定。 5.2.3基准值 5.2.3.1下列功率表和无功功率表的基准值为测量范围的上限：
a）机械零位和/或电零位在标度尺一端的仪表； b）不考虑电零位位置，机械零位在标度尺以外的仪表； c）不考机械零位位置，电零位在标度尺以外的仪表。 等级指数用GB/T7676.1一2017中表6规定的符号E-1标志。
5.2.3.2机械的和电的零位两者均在标度尺以内的功率表和无功功率表，基准值为测量范围两个极限的电量值之和，不考虑符号。
2 GB/T7676.3—2017
等级指数用GB/T7676.1一2017中表6规定的符号E-1标志。 5.2.3.3分度线与其电输人量不直接对应的功率表和无功功率表，基准值是量程。
等级指数用GB/T7676.1—2017中表6规定的符号E-10标志。 本条款不适用于与分流器、分压器、串联电阻器（阻抗器）、仪用互感器、霍尔传感器等连接使用的功
率表或无功功率表，这些仪表应符合5.2.3.1或5.2.3.2的规定。 5.3标称使用范围和改变量 5.3.1 标称使用范围
按表2和GB/T7676.1—2017中5.3.1的规定。
表2标称使用范围限值和允许改变量
推荐的试验方法 GB/T 7676.9—2017
用等级指数的百分数表示的
标称使用范围 (另有标志者除外)
影响量
允许改变量(V)
中条款
用移相装置的仪表5%
被测功率的交流电压或电流分量的畸变 峰值因数"
100% 100%
畸变因数
6.7
其他仪表20%
1~3b
6.8
用移相装置的 参比率士1%或参比范围下限
被测功率的交流电压和电流分量的额率 其他仪表 参比频率士10%或参比范围下限
仪表
一1%和参比范围上限+1%
100%
6.9
-10%和参比范围上限+10% 参比电压士15%或参比范围下限一15%和参比范围上限+15%
100%
6.10
被测功率的电压分量
等级指数等于或小于0.5
任意，滞后或超前
功率表的功率
有功：相角从0°~60°、 90°滞后（感性）无功：相角从90～30°、
因数或无功功率表的sin 等级指数大于
6.11
100%
0.5
0°滞后（感性）被测功率的一个电流
负载平衡（对多相仪表）多相仪表测量元件之间相互作用
200%
6.13
分量的断开
被测功率的一个电压分量的断开；被测功率的一个电流分量的断开
6.17
200%
等级指数 文等级指数 ≤0.5 >0.5
非无定向的和/或无磁屏蔽的 3% 6%
外磁场
6.5
0.4 kA/m
基准值的基准值的
电动系仪表
3 GB/T7676.3—2017
表2(续)
推荐的试验方法 GB/T 7676.9—2017
用等级指数的百分数表示的
标称使用范围（另有标志者除外）
影响量
允许改变量(V.)
中条款
非无定向的和/或无磁屏蔽的铁磁电动系仪表
基准值的基准值的 1.5% 3%
外磁场
0.4 kA/m
6.5
基准值的基准值的 0.75% 1.5%
其他仪表
：仅适用于测量线路中有电子器件的仪表。 由于峰值因数非/2(/2相当正弦波)所引起的允许改变量包括在被测功率的交流电流或交流电压分量的畸变
引起的允许改变量之中。对峰值因数能力大于3的仪表，制造厂应说明： 1）产生等级指数100%改变量的仪表峰值因数值。 2）示值改变到参比频率时的0.707倍频率响应（带宽)的上限和下限。 。除制造厂与用户之间另有协商外，功率因数为感性。 d由于电流和/或电压线路的相互连接引起的测量元件之间的相互作用，有时不可能进行试验。 ：不是等级指数的百分数。
5.3.2改变量极限
按表2和GB/T7676.1—2017中5.3.2的规定。 5.3.3确定改变量的条件
按GB/T7676.1—2017中5.3.3的规定。 5.3.4功率因数或sinΦ引起的改变量 5.3.4.1对于等级指数大于0.5的仪表，应进行功率因数或sinΦ滞后的试验。对于等级指数等于或小于0.5的仪表，应进行功率因数或sinΦ滞后和超前的试验。 5.3.4.2对功率表应进行cosΦ=0的试验，对无功功率表应进行sin=0的试验。 5.3.5改变量的特殊试验
当制造厂和用户协商认为必要时，可以用被测量分量组合进行特殊试验。 5.4工作不确定度、系统综合不确定度和改变量
按GB/T7676.1—2017中5.4的规定。 5.5电的要求 5.5.1介电强度和其他安全要求 5.5.1.1介电强度和其他安全要求按GB/T7676.12017中5.5.1的规定。
4
