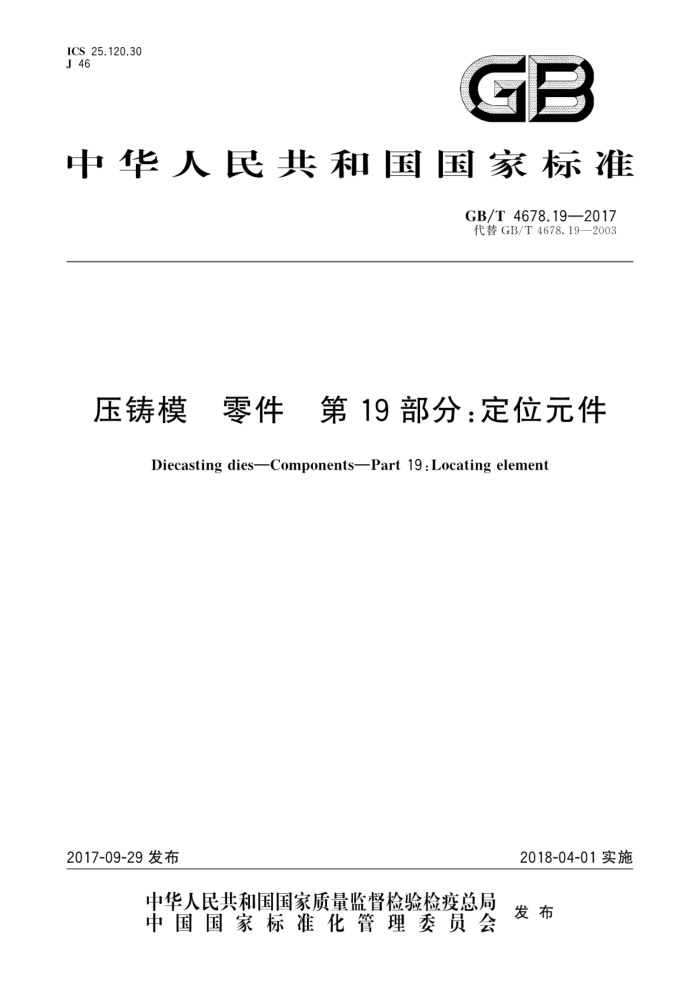

ICS 25.120.30 J 46
GB
中华人民共和国国家标准
GB/T4678.19—2017 代替GB/T4678.19—2003
压铸模 零件　第19部分：定位元件
DiecastingdiesComponents—Part19:Locating elemen
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T4678.19—2017
前言
GB/T4678《压铸模 零件》分为19部分：
第1部分：模板；第2部分：圆形镶块；第3部分：矩形镶块；第4部分：方导柱；第5部分：圆导柱；第6部分：带头导套； -第7部分：直导套；第8部分：推板；第9部分：推板导柱；第10部分：推板导套；第11部分：推杆；第12部分：复位杆；第13部分：推板垫圈；第14部分：限位钉；第15部分：垫块；第16部分：扁推杆；第17部分：推管；第18部分：支承柱；第19部分：定位元件。
本部分为GB/T4678的第19部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.19一2003《压铸模零件第19部分：定位元件》。 本部分与GB/T4678.19一2003相比，主要编辑性和技术性变化如下：
将标准名称改为三段式，更名为《压铸模零件第19部分：定位元件》；按最新相关国家标准对标准内容、结构及图表进行了规范性修改；将规范性引用文件改为现行标准版本，并增加引用GB/T1801一2009；图1未注表面粗糙度值由Ra6.3um改为Ra3.2um；表1中D数值32改为30，相对应的D，数值20改为18，与其他部分标准协调一致；将表1中D的公差要求k6改为在图1中标注；增加了3.2方形定位元件结构型式和尺寸，以及图2、表2、示例2；调整了材料硬度要求，增加了推荐材料20Cr及硬度要求；修改了标记及示例，并在标记中增加了材料牌号。
本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：宁波旭升汽车技术股份有限公司、天津职业技术师范大学、广东省东莞市质量监
督检测中心、宁波市北仑燎原模铸有限公司、宁波市北仑欣玉模具制造有限公司、桂林电器科学研究院 GB/T 4678.19—2017
有限公司。
本部分主要起草人：徐曦东、曲周德、黄持伟、李光浩、史安、朱磊文、林国峰、段磊、欧海龙、吕海波陆豪斌
本部分所代替标准的历次版本发布情况为：
GB/T4678.19—2003。
Ⅱ GB/T 4678.19—2017
压铸模零件第19部分：定位元件
1范围
GB/T4678的本部分规定了压铸模用定位元件的结构型式与尺寸、要求、材料和标记，本部分适用于压铸模用定位元件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T4679压铸模零件技术条件
3结构型式与尺寸
3.1 圆形定位元件的结构型式如图1所示，尺寸见表1。
1*0.4
10.
Ra 1.6
Ra0.
Ra 0.
U
R0.3
910
/Ra 0.8
LRo0.8
3~5
1.8-6
L±0. 1
b)
a)
注：未注表面粗糙度值为Ra3.2μm；未注倒角1mm×45°。 "基准面。 允许保留中心孔。
图1 圆形定位元件
表 1 圆形定位元件尺寸
单位为毫米
Li 7 8
L? 9 10
Di 6 10
L 19 24
L3 5 6
L: 11 11 1
D 12 16
d M5 M5 GB/T 4678.19—2017
表1(续) L 31 31 39 49 49 54
单位为毫米
L: 13 14 18 22 29 37
Di 12 16 18 25 32 40
L3 9 10 14 18 25 32
D 20 25 30 40 50 60
Li 11 12 16 20 27 34
L: 15 15 18 18 20 20
d M8 M8 M10 M10 M12 M12
3.2 方形定位元件的结构型式如图2所示，尺寸见表2。
1, -0.02
1, -8. 02
0
o
00
4C6
4C6
L,-8.02 Pd
R3
R3
pa
R3
83
R3/
d b)
di
a)
c)
注：未注表面粗糙度值为Ra3.2μm；未注倒角1mm×45°。
图2方形定位元件
表2 方形定位元件尺寸
单位为毫米
H
H2 Hs
B 60 90 35 61 40 40 20 120 90 110
Li
H
b2 30
di
L
h
b1 15 20 50 14 30
d
75
M10
9
60
22.5 45 27.5 55 19 32.5 65 22.5 45
60
M16
60
90
40
91
30
13
130 90
105 110 45 121 80 80 40 17 27.5 55 25
M20
32.5 65
130
2 GB/T 4678.19—2017
4要求
4.1 圆形定位元件直径D的极限偏差应符合GB/T1801一2009的要求，其中固定段为k6，引导段为e7。 4.2 其他要求应符合GB/T4679的规定。
5 材料
材料由制造者确定。推荐采用GCr15、20Cr、T10A。其中GCr15、T10A的硬度为52HRC～
56HRC，20Cr应渗碳率火，硬度为56HRC～60HRC。
标记
6
示例1：以符合GB/T4678.19的压铸模圆形定位元件为例，其特征为：直径D为30mm，材料为GCr15，其标记为：
圆形定位元件 GB/T 4678.19-30-GCr15
示例2：以符合GB/T4678.19的压铸模方形定位元件为例，其特征为：长度L为75mm，厚度B为90mm，材料为T10A
其标记为：
方形定位元件 GB/T 4678.19-75X90-T10A 689
