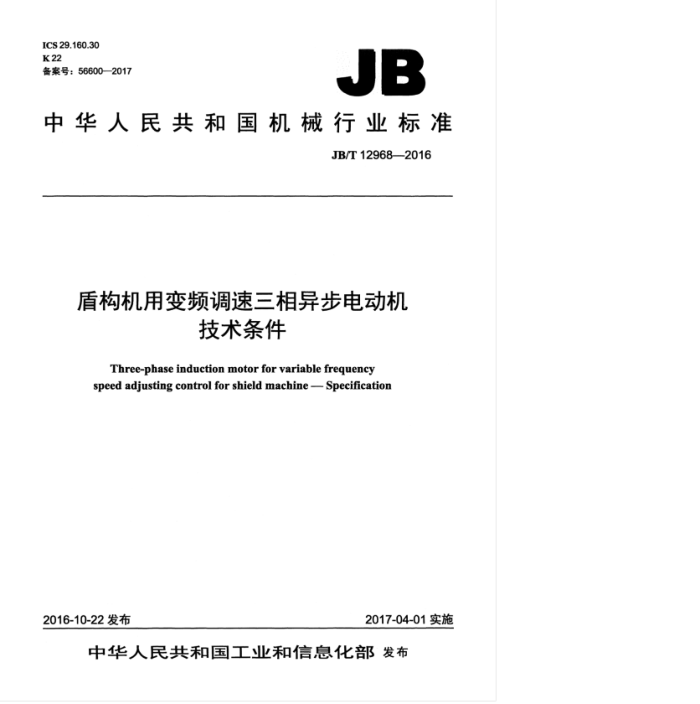

ICS 29.160.30 K22 备案号：56600—2017
JB
中华人民共和国机械行业标准
JB/T12968—2016
盾构机用变频调速三相异步电动机
技术条件
Three-phase induction motor for variable frequency speed adjusting control for shield machine - Specification
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
盾构机用变频调速三相异步电动机
技术条件 JB/T12968-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张-32千字 2017年4月第1版第1次印刷
定价：18.00元
*
书号：15111·14128 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12968—2016
目 次
前言范围
1
2 规范性引用文件 3 术语和定义 4 型式与基本参数 5 技术要求. 6 试验方法.
10
检验规则 8 标志、包装和保用期图1 单轴伸电动机图2 双轴伸电动机. 表1 定子冲片外径、极数、标称功率、额定电压和基准频率的对应关系表2单轴伸电动机. 表3双轴伸电动机. 表4冷却水流量. 表5效率的保证值. 表6电气性能保证值的容差.. 表7热分级和温升限值对应关系表8断电后间隔时间表9 额定电压、耐电压试验电压与绝缘电阻的对应关系，表10 额定电压、交变湿热试验后耐电压试验电压值和定子绕组绝缘电阻的对应关系表 11 用位移、速度和加速度表示的振动强度限值（方均根值）表12 噪声限值表13 型式检验和出厂检验项目
7
4
国
中
一 JB/T12968—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口本标准起草单位：上海电机系统节能工程技术研究中心有限公司、永济新时速电机电器有限责任公
司、中国铁建重工集团有限公司、安徽皖南电机股份有限公司、西安泰富西玛电机有限公司、浙江沪龙科技股份有限公司、浙江金龙电机股份有限公司、山东华力电机集团股份有限公司、南车株洲电机有限公司、兰州电机股份有限公司、上海ABB电机有限公司、上海德驱驰电气有限公司、长沙电机厂有限责任公司。
本标准主要起草人：王鸿、李光耀、姬惠刚、龚文忠、欧加祥、周传华、朱义潜、叶叶、张文斌、 谭亲目、贺志学、黄新宇、孙强、张金玲。
本标准为首次发布。
工 JB/T12968—2016
盾构机用变频调速三相异步电动机技术条件
1范围
本标准规定了盾构机用变频调速笼型三相异步电动机的术语和定义、型式与基本参数、技术要求、 试验方法、检验规则、标志，包装和保用期。
本标准适用于4m级、6m级、9m级、12m级、15m级盾构机刀盘用变频调速笼型三相异步电动机（以下简称电动机）。其他盾构机力盘用电动机亦可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032一2012三相异步电动机试验方法 GB/T1993—1993旋转电机冷却方法 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB14711中小型旋转电机通用安全要求 GB/T21707一2008变频调速专用三相异步电动机绝缘规范 GB/T22670一2008变频器供电三相笼型感应电动机试验方法 GB/T22720.1一2008旋转电机电压型变频器供电的旋转电机I型电气绝缘结构的鉴别和型
式试验
3术语和定义
GB755一2008界定的以及下列术语和定义适用于本文件。
3.1
盾构机shieldmachine 全断面隧道掘进机械，具有开挖、切削、输送、拼装、衬砌、测量、导向纠偏等功能。 注：全断面隧道掘进机包括土压平衡盾构机、泥水平衡盾构机、硬岩掘进机（TBM）等几种，本标准用“盾构机”
作为“全断面隧道掘进机”的简称。
3.2
脱困转矩breakouttorque 电动机最低起动频率时的堵转转矩。
1 JB/T129682016
注：盾构机在施工中，刀盘有可能由于施工面的交变形、长时间停机等原因而起动困难，需要在脱困模式下，刀盘继
续运行，此时的转矩高于额定转矩30%左右，称为脱困转矩。
3.3
典型值typicalvalue 最初4台电动机（其中1台已进行型式试验）参数的平均值。
4型式与基本参数
4.1电动机型号由产品代号和规格代号两部分依次排列组成。
示例： YDG-220-6
规格代号：表示标称功率220kW，6极产品代号：Y表示异步电动机，DG表示盾构机
4.2电动机的外壳防护等级为IP55（按GB/T4942.1一2006的规定）。特殊要求应由供需双方协商确定。 4.3电动机的冷却方式为IC3W7（按GB/T1993一1993的规定），超出标准规定范围的冷却方式应由供需双方协商确定。初级或次级冷却介质不应对产品或周围环境造成危害，应无渗漏、腐蚀等问题。 4.4电动机的结构及安装型式为IMB5、IMB9、IMIB10（按GB/T997一2008的规定），或者其他合适的安装型式，超出标准规定范围的结构及安装型式应由供需双方协商确定。 4.5电动机的定额是以连续工作制（S1）为基准的连续定额（按GB755一2008的规定）。允许用户和制造厂协议以其他工作制为基准确定定额，并规定相应的转速、负载和负载持续率等参数和试验方法。 4.6电动机恒转矩调速频率范围为5Hz至基准频率，恒功率调速频率范围为基准频率至2倍基准频率，超出2倍基准频率时应由供需双方协商确定。 4.7电动机应按下列标称功率制造：
30kw,75kw,90kw,110kw,132kw,220kw,250kw,300kw,315kw,350kw,400kw. 4.8电动机的定子冲片外径、极数、标称功率、额定电压和基准频率的对应关系应按表1的规定。电动机参数超出表1范围时，应由供需双方协商确定
表1定子冲片外径、极数，、标称功率、额定电压和基准频率的对应关系
极数
定子冲片外径 mm 327 493
4
6
标称功率 kw 额定电压 V 基准频率Hz 标称功率 kw 额定电压 V 基准频率Hz
30 75 90
380(400)
37.5
110 132 220 250 300 350
380（400)
50
560
660（690)
220
50
660(690)
2 JB/T129682016
表1定子冲片外径、极数、标称功率、额定电压和基准频率的对应关系（续）
极数
定子冲片外径 mm 标称功率kW 额定电压 V 基准频率Hz 标称功率kw 额定电压V 基准频率Hz
4
6
315 400
620
50
660（690)
注：括号内额定电压为非优先推荐电压。
4.9电动机的外形和安装尺寸及公差应符合图1、图2和表2、表3的规定，外形尺寸不应大于图1、 图2和表2、表3的规定。用户对相关尺寸和公差有特殊要求时，应由供需双方协商确定。
nxs EQS
QH
n
甲国
L2
L4
L
图1单轴伸电动机表2 单轴伸电动机安装尺寸及公差
外形尺寸 mm
mm
功率极 kw数
L3 L4 N M
L L2 基本 基本极限 基本 基本 基本 极限 基本基本 基本 基本 基本 HD AC L 尺寸 尺寸偏差 尺寸 尺寸 尺寸 偏差 尺寸尺寸 尺寸 尺寸 尺寸
W 尺寸
T a
S
7
DIN5480W35X 2×30×16×9g
(63.5) 477 $394 0 $427 $13
300387516
30
45 18
-0.14 0 0.175
+0.1 0
M22X 1.5
15°
12
110 DIN5480W75X 132 3X30X24X8f
M20
500 $630808.5
(95.5) 740 $510
$590
80 15
6 JB/T129682016
中
nXS EQS
W2 L4
W
L
L2
L
工
图2双轴伸电动机表3双轴伸电动机安装尺寸及公差
外形尺寸 mm
mm
功率 极 kw 数
Lj L M n S
W. L4 Ls Ls 2
Lg W2
W, L L2 尺寸 基本 基本|极限 极限 基本 基本 基本 基本 基本
N 基本
T a
基本 极限 基本 极限 基本 基本 基本 基本 基本 基本HD AC
L
基本
尺寸尺寸偏差 尺寸 偏差 尺寸 尺寸
尺寸 尺寸斤 尺寸尺寸 尺寸 偏差 尺寸 偏差 尺寸 尺寸 尺寸 尺寸 尺寸 尺寸 DIN5480 W75X3X
1000
110
710
DIN5480 W55X3X
DIN5480 W75X3X 30X24X8f 80 15
+0.10 +0.06
M22X
30X24X8f W95X3X 30X24X8f
90 99.5 41 14100
194.5
$590 12 M20 1.5 519
740 30X17X8f DIN5480 841 995 W65X2X W110X3X 110 120 60 120 1075
1030
132
0.036 15
+0.1 0
$510 0
$630
15
0.058
0.175
1 176 1347 1427
2204 6 300 6 W65X2X
DIN5480 DIN5480 30X31X8f 30X35X8f
DIN5480 30X31X8f 100 12
0 0.05
G3/4"
235
$690 32 $26
534
350 6
