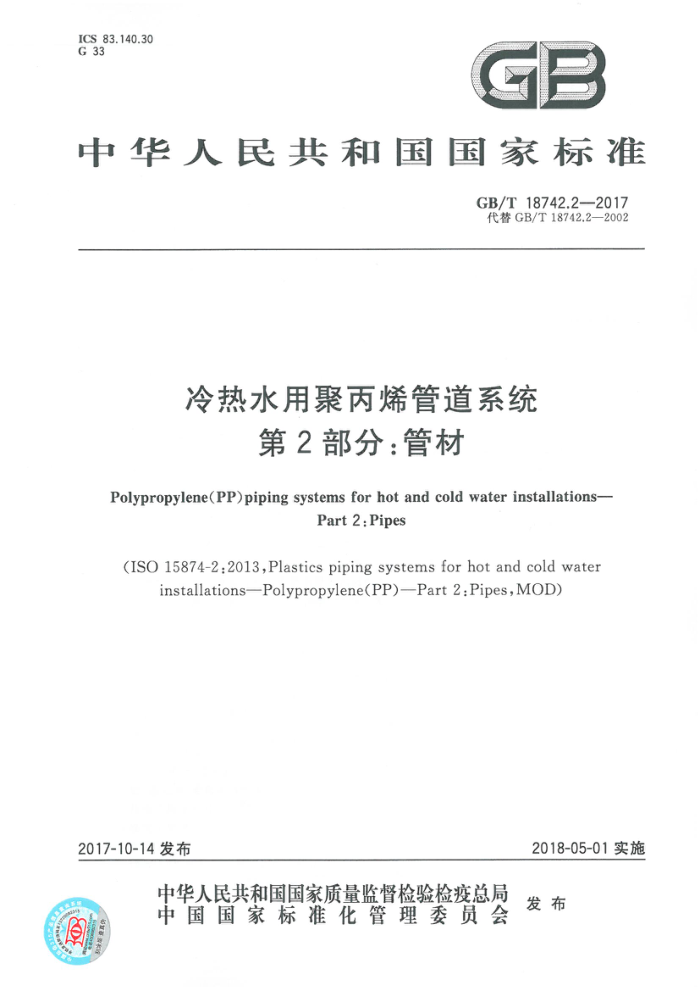

ICS 83.140.30 G 33
7
中华人民共和国国家标准
GB/T18742.2—2017 代替GB/T18742.2—2002
冷热水用聚丙烯管道系统
第2部分：管材
Polypropylene(PP)piping systems for hot and cold water installations-
Part 2:Pipes
(ISO15874-2:2013,Plastics piping systems forhot and coldwater
installations—Polypropylene(PP)—Part2:Pipes,MOD)
2018-05-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
园 GB/T18742.2—2017
前言
GB/T18742《冷热水用聚丙烯管道系统》分为3个部分：
第1部分：总则； —第2部分：管材； —第3部分：管件。 本部分为GB/T18742的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18742.2—2002《冷热水用聚丙烯管道系统第2部分：管材》，与GB/T18742.2一
-
2002相比，主要技术变化如下：
将聚丙烯管材料为原料修改为聚丙烯混配料为原料（见第1章）； -删除了适用范围中的“工业及民用冷热水”及“不使用水作为介质的系统所用的管材”（见2002
-
年版的第1章)； —增加了贸易性内容的注（见第1章)；一增加和更新了相关的规范性引用文件（见第2章）；
一
-将“生产管材所用原材料应是符合GB/T18742.1要求的聚丙烯管材料”修改为“生产管材用聚丙烯混配料应符合GB/T18742.1一2017的第6章、第7章的要求（见第4章）； -本部分中将“PP-H”均修改为“β晶型PP-H”；管材按聚丙烯混配料分增加了β晶型PP-RCT管材（见5.1)；管材按管系列分增加了S6.3系列，将“附录B管系列S与公称压力PN的关系”修改为“附录 C管系列S与最大允许工作压力的关系（20℃，50年）”（见5.2、附录C)；重新计算了管系列S值的选择并增加了β晶型PP-RCT管材管系列S的选择（见第6章）； -对管材外观要求重新进行了表述（见7.2)；增加了带阻隔层管材的阻隔层和黏接层总壁厚要求（见7.3.2)；删除了“公称外径d12mm”的尺寸要求（见2002年版的7.4.2)；将公称外径尺寸扩大到d。200mm（见7.3.2)；增加了管系列S6.3的公称壁厚并注明了管系列S6.3仅适用于β晶型PP-RCT管材的说明（见7.3.2） -增加了壁厚的允许偏差（见7.3.4)； -单独列出管材的静液压强度，修改了部分静液压应力值并增加了β晶型PP-RCT管材静液压强度（见7.4)；增加了β晶型PP-RCT管材的物理和化学性能要求（见7.5）； -增加了灰分、熔融温度、氧化诱导时间、95℃/1000h静液压试验后的氧化诱导时间、颜料分散、透光率、透氧率的要求（见7.5）；修改了简支梁冲击试验合格判定要求（见7.5)；修改了熔体质量流动速率与对应聚丙烯混配料的变化率要求（见7.5）；删除了不透光性要求，放人本部分表8中并修改为透光率（见7.5）；增加了“采用机械连接的管材与管件的系统适用性”的注（见7.7.1)；重新计算内压试验的试验压力值并增加了β晶型PP-RCT管材的内压试验要求（见7.7.2）；一删除了“预应力的推算方法”，将“预应力”放人表10中（见7.7.3)；
- -
I GB/T18742.2—2017
—增加了β晶型PP-RCT的预应力（见7.7.3)；一删除了GB/T18742.2—2002中的附录A（见2002年版的附录A）；一增加和修改了试验方法（见第8章）；一增加了检验分类（见9.1)；
修改了组批和分组要求（见9.2.1、9.2.2)；一增加了定型检验项目要求（见9.3)； —增加了出厂检验项目要求，对β晶型PP-H、PP-B、PP-R、β晶型PP-RCT管材的静液压试验做
了说明（见9.4.1)；修改了正常检验一次抽样方案，合格质量水平6.5改为接收质量限（AQL)4.0，增加了“批量范围”（见9.4.2)；增加了控制点检验要求（见9.5）；
—增加了型式检验项目要求（见9.6.2)；
修改了型式检验时间要求（见9.6.3)；将“不合格批”修改为“不合格批（或产品）”（见9.7)；修改了标志中产品名称的内容（见10.1.1)；标志内容中增加了生产批号、非明装管材、带阻隔层管材的标志要求（见10.1.1)；删除了为防止使用过程中出现混乱，不应标志PN值的条款（见2002年版的10.1.3）；
-
-
一删除了“每个包装质量一般不大于25kg，也可根据用户要求协商确定”的要求（见2002年版的
-
10.2); —增加了资料性附录“本部分与ISO15874-2：2013相比的结构变化情况”（见附录A)；一增加了资料性附录“本部分与ISO15874-2：2013的技术差异及其原因”（见附录B)；
增加了资料性附录“系统适用性”（见附录D）。 本部分使用重新起草法修改采用ISO15874-2：2013《冷热水设备用塑料管道系统 聚丙烯 第2
部分：管材》（英文版）。
本部分与ISO15874-2：2013相比在结构上有较多调整。附录A中列出了本部分章条编号与 ISO15874-2：2013的章条编号的对照一览表。
本部分与ISO15874-2：2013相比存在技术性差异，附录B中给出了相应技术性差异及其原因的一览表。
本部分采用现行有效的国家标准，替代了ISO15874-2：2013中的引用文件。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分主要起草单位：上海白蝶管业科技股份有限公司、浙江伟星新型建材股份有限公司、永高股
份有限公司、淄博洁林塑料制管有限公司、成都川路塑胶集团有限公司、日丰企业集团有限公司、爱康企业集团（上海)有限公司、武汉金牛经济发展有限公司、金德管业集团有限公司、国机通用机械科技股份有限公司、河北宝路七星塑业有限公司、北京工商大学、上海天力实业（集团)有限公司。
本部分主要起草人：柴冈、李大治、黄剑、徐红越、朱利平、谢建玲、贾立蓉、李白千、邱强、涂向群、 王士良、项爱民、吴文利。
本部分所代替标准的历次版本发布情况为：
GB/T18742.2—2002。
I GB/T18742.2—2017
冷热水用聚丙烯管道系统
第2部分：管材
1范围
GB/T18742的本部分规定了以聚丙烯混配料为原料，经挤出成型的圆形横截面的聚丙烯管材（以下简称管材）的定义、符号和缩略语、材料、产品分类、管系列S值的选择、要求、试验方法、检验规则和标志、包装、运输、贮存。
本部分与GB/T18742.1、GB/T18742.3一起适用于建筑物内冷热水管道系统，包括饮用水和采暖管道系统等。
注：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。 本部分不适用于灭火系统，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1：1999,IDT)
GB/T2918—1998 塑料试样状态调节和试验的标准环境（idtISO291：1997） GB/T3682—2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：
-
1997)
GB/T6111—2003 流体输送用热塑性塑料管材耐内压试验方法（ISO1167：1996，IDT） GB/T6671—2001 热塑性塑料管材纵向回缩率的测定（eqvISO2505：1994) GB/T8806—2008 塑料管道系统塑料部件尺寸的测量（ISO3126：2005，IDT） GB/T9345.1—2008塑料灰分的测定第1部分：通用方法（ISO3451-1:1997，IDT） GB/T10798—2001 热塑性塑料管材通用壁厚表（idtISO4065：1996） GB/T15820—1995 聚乙烯压力管材与管件连接的耐拉拔试验 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18251—2000 聚烯烃管材、管件和混配料中颜料和炭黑分散的测定方法 GB/T18742.1——2017 冷热水用聚丙烯管道系统第1部分：总则（ISO15874-1：2013，MOD） GB/T18742.3—2017 冷热水用聚丙烯管道系统第3部分：管件（ISO15874-3：2013，MOD） GB/T18743—2002 流体输送用热塑性塑料管材 寸简支梁冲击试验方法（eqvISO9854-1～9854
2.1994)
GB/T19466.3—2004 塑料差示扫描量热法(DSC) 第3部分：熔融和结晶温度及热熔的测定 (ISO11357-3:1999,IDT)
GB/T19466.6—2009 塑料差示扫描量热法(DSC) 第6部分：氧化诱导时间（等温OIT)和氧化诱导温度（动态OIT)的测定（ISO11357-6：2008，MOD）
GB/T19473.2—2004冷热水用聚丁烯(PB)管道系统 第2部分：管材 GB/T19993一2005冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法
1 GB/T18742.2—2017
GB/T21300—2007塑料管材和管件不透光性的测定（ISO7686:2005，IDT) ISO17455：2005塑料管道系统多层管阻隔层氧气渗透性能的测定（Plasticspiping
systems-Multilayer pipes—Determination of the oxygen permeability of the barrier pipe)
3术语和定义、符号和缩略语
GB/T18742.1一2017界定的术语和定义、符号和缩略语适用于本文件。
4材料
生产管材用聚丙烯混配料应符合GB/T18742.1一2017的第6章、第7意的要求。
5产品分类
管材按聚丙烯混配料分为β晶型PP-H.PP-B.PP-R.β晶型PP-RCT管材。
5.1
5.2管材按管系列分为6.3 S4S3.2S2.5 管系列S与最大充许工作压力的关系（20℃， 50年）参见附录C。 6 管系列S值的选择管材按不同的材料、便角级别和设计压力选择对一的S值襄 表2、表3表4.其他压力规格，按供需双方商定选择对应值使用寿命设计应满是50年的要求
晶型PP-H管管系列S的选择
普系列
设计压力 MPa
级别5 op=1.82MPa
级别4 Gp=3.23 MPa
级别2 Gp=1.99 MPa
级别1 =2.88MPa
4 2.5 2
5 3.2 2.5
0.4 0.6 0.8 1.0
4 3.2
2.5
表2PP-B管管系列S的选择
管系列S
设计压力 MPa
级别5 p=1.19 MPa
级别4 p=1.94 MPa
级别2 op=1.19MPa
级别1 op=1.66MPa
2.5 2
4 3.2 2 2
2.5 2
4 2.5 2
0.4 0.6 0.8 1.0
2
