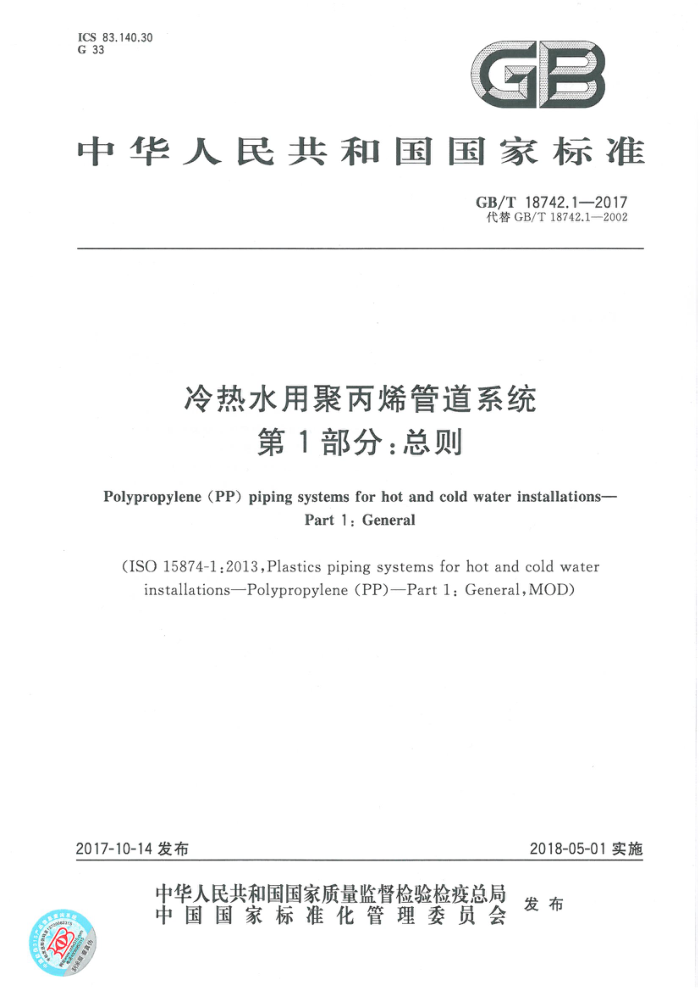

ICS 83.140.30 G 33
中华人民共和国国家标准
GB/T18742.1—2017 代替GB/T18742.1—2002
冷热水用聚丙烯管道系统
第1部分：总则
Polypropylene (PP)piping systems for hot and cold water installations-
Part1:General
(ISO15874-1:2013,Plastics piping systems for hot and cold water
installations—Polypropylene(PP)—Part1:General,MOD)
2018-05-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
S GB/T 18742.1—2017
前言
GB/T18742《冷热水用聚丙烯管道系统》分为3个部分：
第1部分：总则；第2部分：管材；第3部分：管件。
本部分为GB/T18742的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18742.1—2002，与GB/T18742.1—2002相比，除编辑性修改外主要技术变化
如下：
增加了以下术语和定义：允许偏差（3.1.14)、管系列计算值（3.1.16)、设计压力（3.2.2）、最大允许工作压力（3.2.3）、静液压应力（3.2.4）、冷水温度（3.2.8）、采暖系统用的处理水（3.2.9）、设计应力（3.3.3）、聚丙烯混配料（3.3.4)、有阻隔层的管材（3.3.5)；增加了PP-RCT的缩略语（见4.2)；
一增加了聚丙烯管材和管件用混配料的其他要求（见6.1.5）；
增加了PP-RCT的预测强度参照曲线（见附录A)。 本部分使用重新起草法修改采用国际标准ISO15874-1：2013《冷热水设备用塑料管道系统聚丙
烯第1部分：总则》英文版）。 本部分与ISO15874-1：2013相比，在结构上增加了两个附录（规范性附录A和资料性附录B)。 本部分与ISO15874-1：2013的技术性差异及其原因如下：
将标准适用范围限定在管材和管件，以适应国内使用的习惯；采用现行有效的国家标准，替代了IS015874-1：2013中的引用文件；
一删除了国内不采用的“公称名义尺寸（nominalsize，DN/OD)”的定义；一增加了聚丙烯管材和管件用混配料的其他要求表，以便于生产、研究和质量监督使用。 请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分主要起草单位：中国石油化工股份有限公司北京燕山分公司树脂应用研究所、上海白蝶管业
科技股份有限公司、国机通用机械科技股份有限公司、爱康企业集团（上海）有限公司、金德管业集团有限公司、日丰企业集团有限公司、北京工商大学、北京北化高科新技术股份有限公司。
本部分主要起草人：陈宏愿、柴冈、吴文利、邱强、王士良、彭晓翊、项爱民、程红原。 本部分所代替标准的历次版本发布情况为：
GB/T18742.1—2002
I GB/T18742.1—2017
冷热水用聚丙烯管道系统
第1部分：总则
1范围
GB/T18742的本部分规定了冷热水用聚丙烯管道系统的术语和定义、符号、代号和缩略语、使用条件级别、材料要求和卫生要求。
本部分与GB/T18742.2、GB/T18742.3一起适用于建筑物内冷热水管道系统，包括饮用水和采暖管道系统等。
注1：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。 注2：涉及与冷热水设备用聚丙烯管材和管件的连接件，以及聚丙烯管材和管件与其他塑料或非塑料部件连接方
面的信息可查阅ISO15874有关部分（见参考文献[6])以及其他标准文件。 本部分不适用于灭火系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
?
GB/T1033.1—2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (ISO1183-1:2004,IDT)
GB/T1040.2—2006 塑料 拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（ISO527 2:1993,IDT)
GB/T1043.1—2008 塑料 简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1： 2000,IDT)
GB/T1634.2—2004 塑料 负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料(ISO75-2：2003,IDT)
GB/T1844.1—2008 塑料 符号和缩略语第1部分：基础聚合物及其特征性能（ISO1043-1： 2001,IDT)
GB/T3682—2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133： 1997)
GB/T4217—2008 流体输送用热塑性塑料管材公称外径和公称压力（ISO161-1：1996，IDT） GB/T6111—2003 流体输送用热塑性塑料管材耐内压试验方法（ISO1167：1996，IDT） GB/T9345.1—2008塑料灰分的测定第1部分：通用方法（ISO3451-1：1997，IDT） GB/T17219 9生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18251—2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法 GB/T18252—2008 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压
强度
GB/T18742.2—2017 冷热水用聚丙烯管道系统第2部分：管材（ISO15874-2：2013，MOD） GB/T18742.3—2017> 冷热水用聚丙烯管道系统第3部分：管件(ISO15874-3：2013，MOD)
1 GB/T18742.1—2017
GB/T18743—2002 流体输送用热塑性塑料管材 简支梁冲击试验方法（eqvISO9854-1～ ISO 9854-2:1994)
GB/T18991—2003 冷热水系统用热塑性塑料管材和管件（ISO10508：1995，IDT) GB/T19278—2003热塑性塑料管材、管件及阀门通用术语及其定义 GB/T19466.3—2004 ：塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热的测定
(ISO 11357-3:1999,IDT)
GB/T19466.6—2009 塑料差示扫描量热法(DSC) 第6部分：氧化诱导时间（等温OIT)和氧化诱导温度（动态OIT)的测定（ISO11357-6：2008，MOD)
GB/T21300—2007塑料管材和管件不透光性的测定（ISO7686：2005，IDT）
3术语和定义
GB/T19278-2003界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T19278 2003 中的某些术语和定义。 3.1 几何尺寸相关的术语和定义 3.1.1
公称尺寸 nominal size DN 表示部件尺寸的名义数值 [GB) T19278—2003，
3.1.2
公称外径 nominal outside diameter d. 管材或管件插口外径的规定数值，单位为毫米。 注：与管材外径相配合的管件的公称直径也用管材公称外径表示。 [GB/T19278—2003,定义3.5]
3.1.3
任一点外径 outside diameter (at any point) d. 通过管材任一点横断面测量的外径，单位为毫米。
3.1.4
平均外径 meanoutsidediameter dem 管材或管件插口端任一横断面的外圆周长除以3.142(圆周率)并向大圆整到0.1mm得到的值，单
位为毫米。
[GB/T19278—2003，定义3.8] 3.1.5
平均内径meaninsidediameter 相互垂直的两个或多个内径测量值的算术平均值，单位为毫米。 [GB/T19278—2003,定义3.11] 2 GB/T18742.1—2017
3.1.6
最小平均外径 minimummeanoutsidediameter d em.min 平均外径(3.1.4)的最小允许值，单位为毫米。 注：在符合GB/T4217一2008的管材产品标准中，最小平均外径等于其公称外径(3.1.2)。
3.1.7
最大平均外径 maximum mean outside diameter d em,max 平均外径（3.1.4)的最大允许值，单位为毫米。 [GB/T19278—2003,定义3.9]
3.1.8
承口平均内径 mean inside diameter of socket d sm 承口规定部位的平均内径（3.1.5)，单位为毫米。 ［GB/T19278—2003，定义3.12]
3.1.9
不圆度out-ofroundness;ovality 在管材或管件的管状部位的同一横截面上，最大和最小外径测量值之差，或最大和最小内径测量值
之差。
［GB/T19278—2003,定义3.14] 3.1.10
公称壁厚 nominal wall thickness en 管材壁厚的规定值，等于最小允许壁厚ey.min，单位为毫米。 ［GB/T19278—2003，定义3.16]
3.1.11
任一点壁厚 wall thickness (at any point) ey 管材或管件圆周上任一点的壁厚，单位为毫米。 [GB/T19278—2003，定义3.17]
3.1.12
最小壁厚minimumwallthickness（atanypoint) E y,min 管材或管件圆周上任一点壁厚(3.1.11)的最小允许值，单位为毫米。 ［GB/T19278—2003，定义3.19]
3.1.13
最大壁厚 maximumwall thickness (atanypoint) ey,max 管材或管件圆周上任一点壁厚(3.1.11)的最大允许值，单位为毫米。 [GB/T19278—2003，定义3.20]
3
