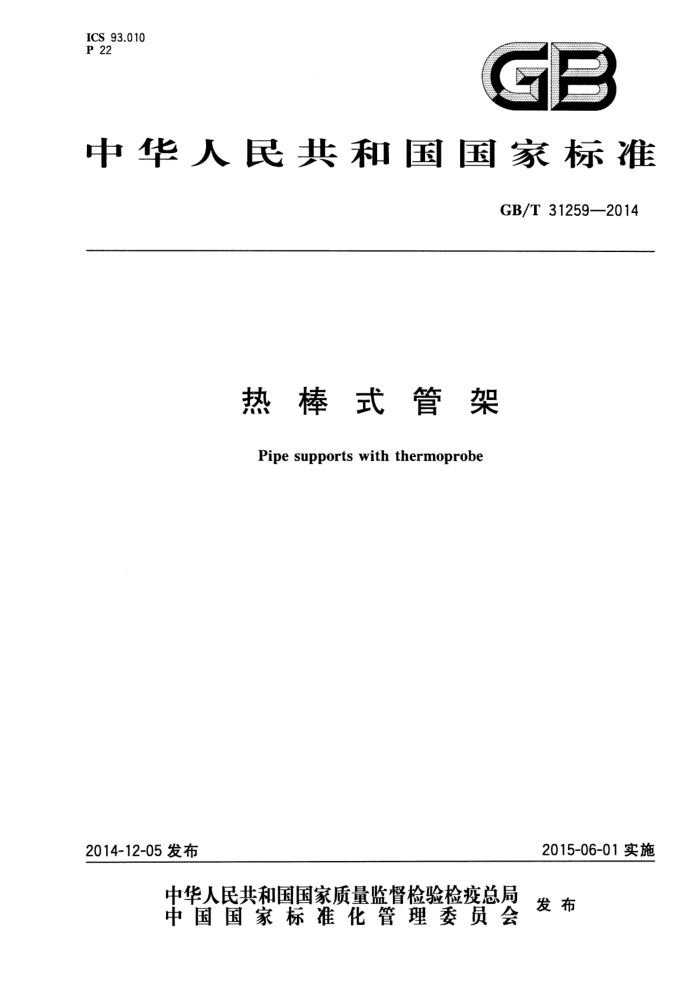

中华人民共和国国家标准
GB/T 31259—2014
热棒式管架 Pipe supports with thermoprobe
2015-06-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31259—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本标准起草单位：江苏中圣高科技产业有限公司、中国科学院寒区旱区环境与工程研究所、南京市
锅炉压力容器检验研究院。
本标准主要起草人：郭宏新、刘丰、吴青柏、业成、田朝阳、殷德庚、曾强、梁斌。
I GB/T31259—2014
热棒式管架
1范围
本标准规定了热棒式管架的术语和定义、组成与分类、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。
本标准适用于多年冻土地区管道工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2650 焊接接头冲击试验方法 GB/T 2651 焊接接头拉伸试验方法 GB/T 2652 焊缝及熔敷金属拉伸试验方法 GB/T 2653 焊接接头弯曲试验方法 GB/T 2654 焊接接头硬度试验方法 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2 紧固件机械性能 螺母粗牙螺纹 GB/T3098.4 紧固件机械性能 螺母细牙螺纹 GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T17116.1 管道支吊架 第1部分：技术规范 GB/T17116.2 管道支吊架 第2部分：管道连接部件 GB/T17116.3 管道支吊架 第3部分：中间连接件和建筑结构连接件 GB/T18851.1 无损检测 渗透检测 第1部分：总则 GB/T18851.2 无损检测 渗透检测 第2部分：渗透材料的检验 GB/T18851.3 无损检测 渗透检测 第3部分：参考试块 GB/T18851.4 无损检测 渗透检测 第4部分：设备 GB/T27880 热棒 GB 50017 钢结构设计规范 GB50205 钢结构工程施工质量验收规范 HG/T20670 化工、石油化工管架、管墩设计规定 JGJ 118 冻土地区建筑地基基础设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
热棒式管架pipesupportwiththermoprobe 带有热棒的支承架空管道系统的装置的总称。
1 GB/T31259—2014
4组成与分类
4.1 组成 4.1.1 热棒式管架由热棒、固接件、管架柱、管架梁、管托或/和管吊架等部件组成（见图1）。 4.1.2 管托由管卡、高效复合保温层、支座、滑动摩擦副、径向限位器和紧固件等部件组成（见图2）。 4.1.3 管吊架由管卡、高效复合保温层、万向装置、吊杆、花兰螺栓（吊环螺栓)和紧固件等部件组成（见图3)。 4.2 分类与代号 4.2.1 按结构形式可分为：单柱式（代号I）、双柱式（代号Ⅱ）、四柱式（代号Ⅲ）。 4.2.2 按支承形式可分为：管托式（代号GT）、管吊架式（代号DJ）。 4.2.3 按管托形式可分为：单摩擦副式，底板长600mm（代号DM)；双摩擦副，底板长>600mm（代号SM)。 4.2.4按管吊架形式可分为：微可调型吊架式（代号A）、可调型吊架式（代号B）、吊环型吊架式（代号 C)、可调吊环型吊架式（代号D）。
O O
O
O
+
O
J4
4
a）I型
b)Ⅱ型
e)Ⅲ型
说明： 1- 热棒； 2- 固接件； 3- 一管道； 4— 一管托；
一管吊架； 6- 管架柱； 7- 管架梁。
5-
图1热棒式管架形式
2 GB/T31259—2014
L≤600
L>600
a)A型
b) B型
说明：
管卡；高效复合保温层；紧固件；管座；径向限位器；摩擦副。
-
2
3 A LF
6
图2 管托形式
a) A型说明：
b)B型
c)C型
d)D型
吊杆；管卡；高效复合保温层；紧固件；花兰螺栓；万向装置。
3
5
6
图3管吊架形式
