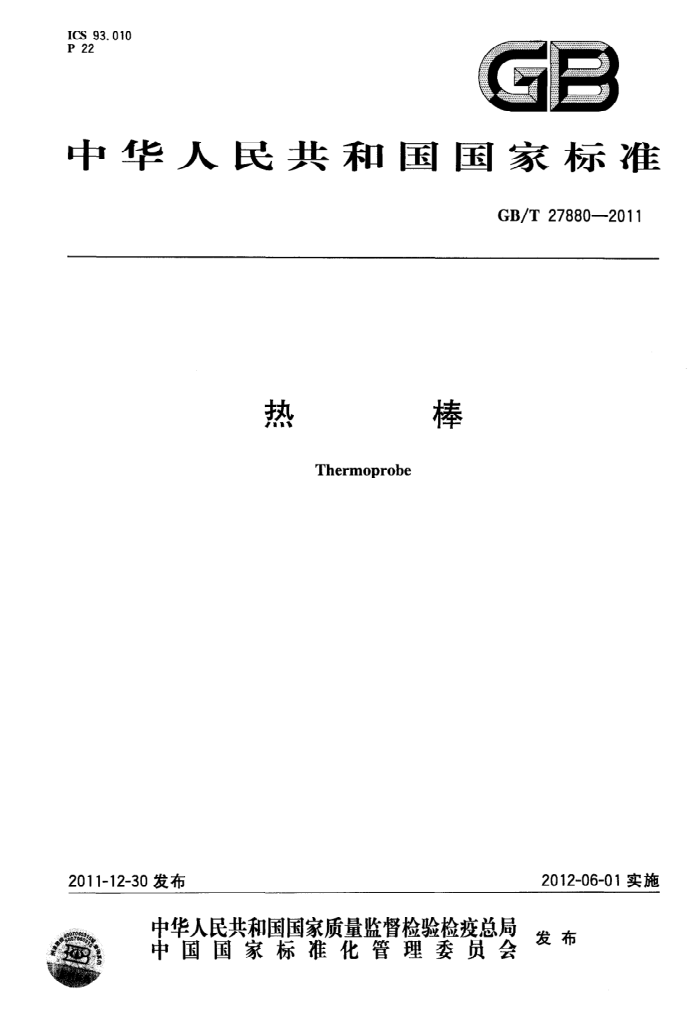

ICS 93. 010 P 22
GB
中华人民共和国国家标准
GB/T278802011
热
棒
Thermoprobe
2011-12-30发布
2012-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27880—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
T
组成与分类 4.1组成 4.2分类与代号 4.3型号与示例 5技术要求
5. 1 一般要求 5.2 材料要求 5. 3 外观质量 5.4 规格尺寸与偏差 5.5 焊接质量 5.6 气密性试验 5.7 启动特性 5.8 等温特性试验方法
..
.:
.
6
6.1 一般要求 6.2 材料要求
6.3 外观质量 6. 4 规格尺寸 6.5 渗透检测 6.6 气密性试验 6.7 启动特性 6.8 等温特性 7检验规则 7.1 一般规则 7.2型式检验 7.3出厂检验 8标志、包装、运输与贮存 8.1标志· 8.2包装·· 8.3运输 8.4贮存附录A（资料性附录） 常用规格热棒的额定功率
10
10 10 10 10 11 GB/T 27880-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本标准起草单位：江苏中圣高科技产业有限公司、南京锅炉压力容器检验研究院、中国科学院寒区
旱区环境与工程研究所、南京工业大学、中铁西北科学研究院有限公司、中交第一公路勘察设计研究院有限公司。
本标准主要起草人：郭宏新、刘丰、业成、吴青柏、张红、熊智文、章金钊、刘世平、蒋俊。
I GB/T278802011
热
棒
1范围
本标准规定了热棒的术语与定义、组成与分类、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。
本标准适用于寒区地基、基础工程的热棒。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.3一2011压力容器第3部分：设计 GB536液体无水氨 GB/T710 优质碳素结构钢热轧薄钢板和钢带 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB3087低中压锅炉用无缝钢管 GB/T3280不锈钢冷轧板和钢带 GB/T 6052 工业液体二氧化碳 GB/T13237 优质碳素结构钢冷轧薄钢板和钢带 GB13296 锅炉、热交换器用不锈钢无缝钢管 GB/T18851（所有部分）无损检测渗透检测 GB50212建筑防腐蚀工程施工及验收规范 JB4708 钢制压力容器焊接工艺评定 JB/T4709 钢制压力容器焊接规程
3 术语和定义
下列术语和定义适用于本文件。
3. 1
热棒thermoprobe 用于寒区工程，工作温度在200K～333K（73℃～60℃）之间，蒸发段在下方、冷凝段在上方、管
内凝结液依靠重力而回流的传热管。 3. 2
基管plaintube 用于制造热棒壳体的金属管。
3. 3
工质workingfluid 热棒内用于传递热量的介质。
1
