ICS 83.120 V 07
1

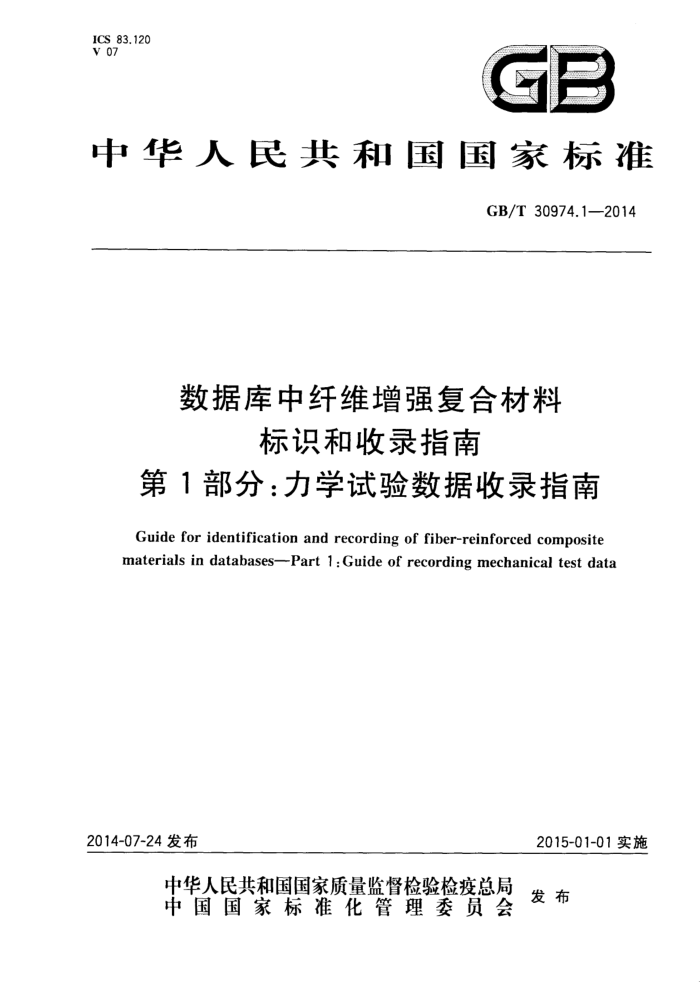

中华人民共和国国家标准
GB/T 30974.1—2014
数据库中纤维增强复合材料
标识和收录指南
第1部分：力学试验数据收录指南
Guide for identification and recording of fiber-reinforced composite materials in databases--Part 1 : Guide of recording mechanical test data
2014-07-24发布
2015-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30974.1—2014
前 言
GB/T30974《数据库中纤维增强复合材料标识和收录指南》分为两部分：
第1部分：力学试验数据收录指南；第2部分：标识指南。
本部分为GB/T30974的第1部分。 本标准按照GB/T1.1-—2009给出的规则起草。 本部分由中国建筑材料联合会、中国航空工业集团公司提出。 本部分由全国纤维增强塑料标准化技术委员会（SAC/TC39）、全国航空器标准化技术委员会
（SAC/TC435）归口。
本部分起草单位：中国航空工业集团公司北京航空材料研究院、中国飞机强度研究所。 本标准主要起草人：张子龙、彭勃、李雪芹、沈真、杨胜春。 GB/T 30974.1—2014
数据库中纤维增强复合材料
标识和收录指南
第1部分：力学试验数据收录指南
1范围
GB/T30974的本部分规定了数据库中纤维增强复合材料力学试验数据收录的数据元素标准格式、数据元素集、试验结果和试验数据报告的相关信息
本部分适用于纤维增强复合材料力学试验数据的数据库收录，为复合材料力学试验数据提供标准化的数据格式及数据元素集。涉及的试验类型包括：拉伸、压缩、剪切、弯曲、开孔/充填孔、挤压、断裂韧性和疲劳。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3961纤维增强塑料术语
3术语和定义
GB/T3961中界定的以及下列术语和定义适用于本文件。
3.1
类别集categoryset 特定的记录字段中，表示所有可能分类的字符串的集合，以封闭列表列出。
3.2
数据元素dataelement 用来描述材料或记录试验结果的信息，如变量名、试验参数等。
3.3
值集valueset 特定的记录字段中，某一分类有代表性的可接受的数据元素的字符串的集合，以开放列表列出。
4试验数据记录
4.1数据元素与标准格式
纤维增强聚合物基复合材料力学性能试验数据计算机化数据库收录的标准格式及相应的数据项目要求共包含12列信息，见表1，数据元素分级代码见表2。 4.1.1数据元素编号
本部分中为便于处理每个数据元素而采用的参考编号，这些数据元素不是数据库的组成部分，也不代表数据元素的特定排序。
1 GB/T30974.1—2014
4.1.2 数据元素的名称和描述
数据元素的名称应包括在数据库该数据元素中信息元素的描述。 4.1.3 数据类型或标准数据元素集
对每个数据元素都指定了数据类型，数据类型给出直接文字描述。数据元素集用标准数据元素集的名称加方括号表示，这表示包括数据元素集的每一个数据元素。 4.1.4数据分级及分级代码
表1第4～11列说明了对于表头所示不同试验类型的要求级别。数据元素直接体现材料可追溯信息和材料试验有效性评价内容，按照数据元素的内容不同，划分为5种级别，数据元素分级代码及含义如表2所示。
表1 纤维增强复合材料力学试验数据元素数据类型
编号 数据元素名称或描述 或标准数 拉伸 压缩 剪切 弯曲 开孔/ 挤压 断裂
数值集或单位
疲劳
充填孔
韧性
据元素集
H.试验方法块
H1 试验性能种类 H2
字符型 [试验方法］ [人员］［组织机构] [地址] 字符型字符型
0 ET
表3
试验方法试验人员试验设备试验设备地址试验类型性能形式种类
ET ET ET RT 0
H3 H4 H5 H6 H7
表4 表 5
1.试样准备块试样准备子块
11 12 试样标识方案
试样方向
实型 ET ET ET ET ET ET ET ET () 字符型 ET ET ET ET ET ET ET ET 字符型 ET ET ET ET ET ET ET ET
试样加工方法
I3
14 取样参考平面图 字符型 RM RM RM RM RM RM RM RM 表6
15 16 17 18 19 110 试样名义宽度 111 试样名义总长度 112 试样工作段名义长度 实型 RT RT RT RT 113 试样名义外径
试样标识方法材料抽样方法
字符型 RM RM RM RM RM RM RM RM 字符型 EM EM EM EM EM EM EM EM 表 7 整数 RM RM RM RM RM RM RM RM 字符型 RT RT RT RT RT RT RT RT 表8 实型 RT RT RT RT RT RT RT RT mm 实型 RT RT RT RT RT RT RT RT mm 实型 RT RT RT RT RT RT RT RT mm
层数试样几何形状试样名义厚度
RT mm
实型 ET ET ET
mm
2
