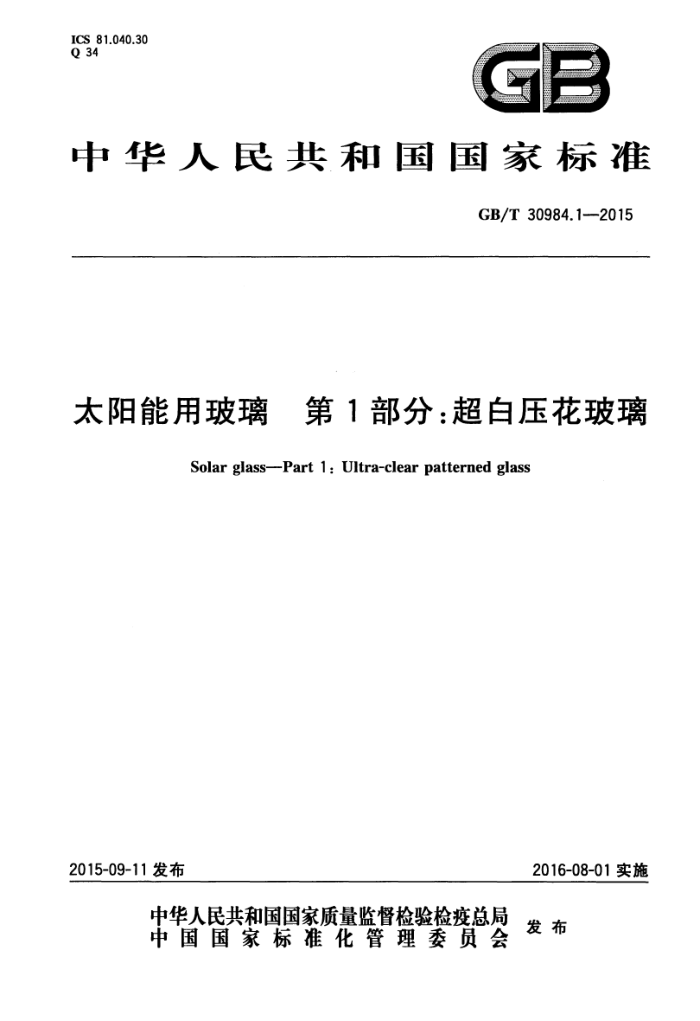

ICS 81.040.30 Q 34
C 一
中华人民共和国国家标准
GB/T30984.1--2015
太阳能用玻璃 第1部分：超白压花玻璃
Solar glass--Part 1: Ultra-clear patterned glass
2016-08-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30984.1—2015
前言
GB/T30984《太阳能用玻璃》分为三个部分：
第1部分：超白压花玻璃；第2部分：透明导电氧化物膜玻璃；第3部分：反射镜玻璃。
本部分为GB/T30984的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出。 本部分由全国工业玻璃和特种玻璃标准化技术委员会SAC/TC447)归口。 本部分主要起草单位：中国建材检验认证集团股份有限公司、常州亚玛顿股份有限公司、福莱特光
伏玻璃集团股份有限公司。
本部分参加起草单位：东莞南玻太阳能玻璃有限公司、信义光伏产业（安徽)控股有限公司、河南安彩高科股份有限公司、中航三鑫太阳能光电玻璃有限公司、国家安全玻璃及石英玻璃质量监督检验中心、国家建材工业太阳能光伏（电)产品质检中心。
本部分主要起草人：苗向阳、阮洪良、王睿、林金锡、康正辉、刘笑荣、杨学东、苍利民、徐克、林金汉、 王黎、阮泽云、刘务银、张朝捷、丁佐鑫。
I GB/T30984.1—2015
太阳能用玻璃第1部分：超白压花玻璃
1范围
GB/T30984的本部分规定了超白压花玻璃的术语和定义、分类和常用规格、要求、试验方法、检验规则、包装、标志、运输、贮存等。
本部分适用于地面用晶体硅光伏组件用超白压花玻璃，其他太阳能用超白压花玻璃可参照本部分。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1347钠钙硅玻璃化学分析方法 GB/T17711 色漆和清漆耐中性盐雾性能的测定 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划
GB/T6739 色漆和清漆铅笔法测定漆膜硬度 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T9056 金属直尺 GB/T9266 建筑涂料涂层耐洗刷性的测定 GB11614—2009平板玻璃 GB/T11942彩色建筑材料色度测量方法 GB15763.2-2005建筑用安全玻璃第2部分：钢化玻璃 GB/T30983光伏用玻璃光学性能测试方法 FZ/T25001—2012工业用毛毡 IEC61215—2005地面用晶体硅光伏组件设计鉴定和定型[Crystallinesiliconterrestrialpho
tovoltaic(PV)modules-Design qualification and type approvalj
3术语和定义
下列术语和定义适用于本文件。
3.1
光伏透射比PVtransmittance 在晶体硅光伏电池的响应区间380nm～1100nm波段范围内的太阳光直接透射比。
3.2
超白压花玻璃 ultra-clearpatterned glass 采用压延法工艺生产，表面带有花纹图案，具有低的Fe2O：含量及高的光伏透射比的平板玻璃及
其加工制品。
1 GB/T30984.1—2015
4分类和常用规格
4.1分类
超白压花玻璃按生产工艺过程分为钢化镀膜超白压花玻璃、钢化非镀膜超白压花玻璃和超白压花玻璃原片。 4.2常用规格
超白压花玻璃厚度范围一般在2.8mm～4.0mm之间，其常用规格公称厚度为3.2mm和4.0mm。
5要求 5.1 外观质量
超白压花玻璃外观质量应符合表1的规定。
表1 1超白压花玻璃的外观质量要求
说明
缺陷类型
要求不准许不准许不准许不准许不准许不准许
压痕、皱纹
线条、线道、裂纹
霉变不可擦除污物开口气泡膜层脱落?
L>2.0 0 L>3.0 或W>0.5
长度范围/mm 允许个数/个
L*<0.5 不得密集存在 5.0XS*
0.5≤L<1.0 1.0≤L≤2.0
圆形气泡
3.0×S
1.0 长度范围/mm
L<1.0
长形气泡
允许个数/个
不得密集存在
3.0XS
0
L>5.0 或W>0.2
长度、宽度范围/mm
L≤5.0且W≤0.2
划伤
允许条数/条长度范围/mm 允许个数/个
1.0×S 0.3≤L≤1.0 1.0XS
0 L>1.0 0
夹杂物
2 GB/T 30984.1—2015
表1(续)
说明
要求
缺陷类型
每片玻璃每米边长上允许有长度不超过5mm，自玻璃边部向玻璃板表面延伸深度不超过1mm，自板面向玻璃厚度延伸深度不超过厚度 1/2的爆边数为一处钢化玻璃不准许凹凸，允许有最大1mm×1mm×1mm缺角1处；原片玻璃缺角、凹凸不准许超过玻璃板厚度玻璃宜进行倒角处理，倒角大小由供需双方商定玻璃宜进行磨边处理，磨边形式及质量要求由供需双方商定
爆边“
边部质量
缺角、凹凸
倒角磨边
·L表示相应缺陷的长度或直径，其中长形气泡的长度为气泡本身长度，不包括其波及范围；W表示宽度；S是以平方米为单位的玻璃板的面积，气泡、划伤的数量允许上限值是以S乘以相应系数所得的数值，此数值应按 GB/T8170修约至整数。 气泡密集存在是指在100mm直径的圆面积内超过20个。 直径大于0.5mm的气泡，气泡间及气泡与夹杂物的间距应大于300mm。 。在100mm直径的圆面积内划伤不准许超过2个。 ：膜层脱落检验项目仅适用于镀膜超白压花玻璃；爆边仅适用于钢化超白压花玻璃；倒角和磨边不适用于超白压花玻璃原片。 1不准许存在黑色夹杂物。
5.2尺寸偏差 5.2.1 长度与宽度偏差
超白压花玻璃长度与宽度偏差应符合表2的规定。
表2超白压花玻璃长度与宽度偏差要求
单位为毫米
最大允许偏差
产品尺寸
钢化镀膜超白压花玻璃和钢化
超白压花玻璃原片
非镀膜超白压花玻璃
+0.5 1.0
边长≤500
±1.0
+0.5 1.5
±1.5
500<边长≤1000
+0.5 2.0
1000<边长≤2000
±2.0
+0.5 2.5
±2.5
边长>2000
3
