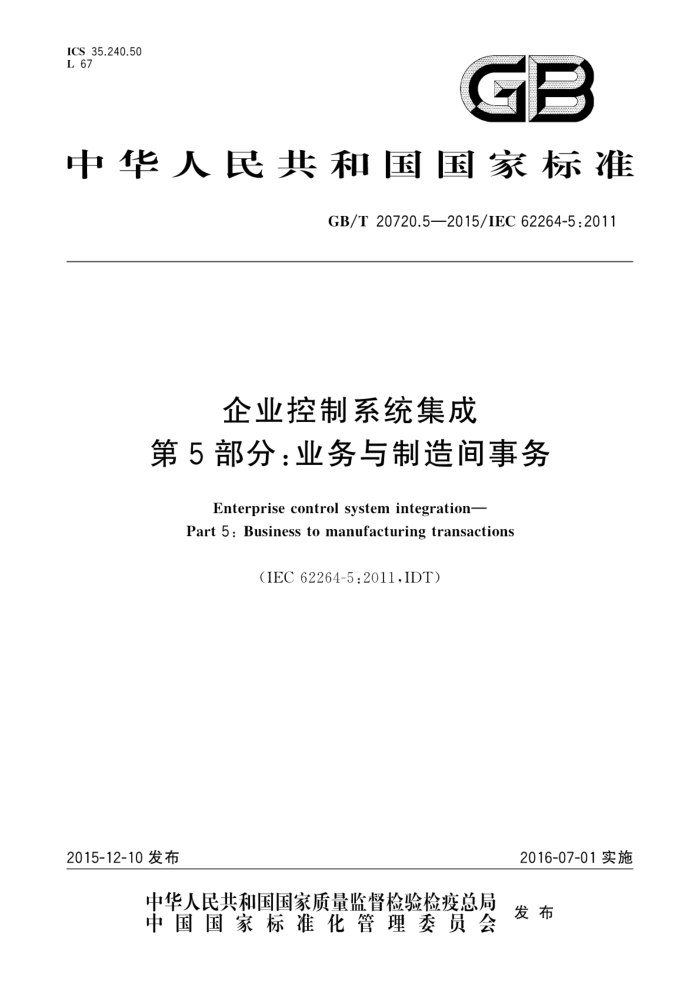

ICS 35.240.50 L 67
GB
中华人民共和国国家标准
GB/T20720.5—2015/IEC62264-5:2011
企业控制系统集成
第5部分：业务与制造间事务
Enterprise control system integration- Part 5: Business to manufacturing transactions
(IEC62264-5:2011,IDT)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T20720.5—2015/IEC62264-52011
目 次
前言引言
m
范围 2 规范性引用文件 3 术语、定义和缩略词
事务消息和动词 5 消息动词
消息名词完整性、顺应性和一致性附录A（资料性附录） 事务模型和业务场景示例，附录B（资料性附录） 事务使用中的一些问题附录C（资料性附录） 动词模式附录D（资料性附录） 从对象模型中识别名词的一般性规范参考文献
6
4
7
60
70 73 78 81 GB/T20720.5—2015/IEC62264-5:2011
前 言
GB/T20720《企业控制系统集成》分为如下几部分：
第1部分：模型和术语；第2部分：对象模型属性；
一第3部分：制造运行管理的活动模型；一第4部分：制造运行管理集成的对象与属性：
第5部分：业务与制造间事务。 本部分为GB/T20720的第5部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC62264-5:2011《企业控制系统集成 第5部分：业务与制造间事务》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T20720.1—2006企业控制系统集成第1部分：模型和术语（idtIEC62264-1：2003） GB/T20720.2一2006企业控制系统集成第2部分：对象模型属性（idtIEC62264-2：2004)） GB/T20720.3—2010企业控制系统集成第3部分：制造运行管理的活动模型（IEC62264.3:2007， IDT)
根据我国国家标准的制定要求和为方便使用，做了如下编辑性修改：
对于定义的消息内容、消息名词及其相关对象，为了方便编程使用，在本部分中，都使用它的英文原名，并在该英文名后增加了它的中文解释。 删去了原文中不符合我国标准编写的字句
本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：北京机械工业自动化研究所、浙江大学、清华大学、浙江中控软件技术有限公司本部分主要起草人：黎晓东、苏宏业、黄双喜、王海丹、周德营、朱理、卢山。
II GB/T20720.5—2015/IEC62264-5:2011
引言
GB/T20720的本部分在IEC62264-1和IEC62264-2中定义过的IEC62264抽象模型的使用的基础上，结合动词为信息交换定义了一种事务模型。需要知晓，其他非GB/T20720.5事务协议并不会由于本标准的存在而无效。事务发生于企业以及企业合作者之间的所有层次，并与双方需求和实际行为相关，但本部分主要集中说明企业/业务系统和制造系统的接口问题
依据IEC62264-1和IEC62264-2中对象模型的定义，本部分定义了业务到制造间事务和制造到业务间事务，它们的使用可能会与第4层第3层交换的对象相关。模型的引用为事务提供了详细描述，并对请求的事务处理行为进行了说明。
本部分未定义提供此行为的具体技术实施方法。本部分的目的是：为读者达到确定事务交换的工作需求的水平提供深人了解。
IV GB/T20720.5—2015/IEC62264-5:2011
企业控制系统集成
第5部分：业务与制造间事务
1范围
GB/T20720的本部分从应用执行业务和与第3层、第4层相关的制造行为的信息交换方面定义了事务。这些交换的目的是使信息采集、检索、传递和储存能够支持企业控制系统集成。本部分与 IEC62264-1中的模型和术语以及IEC62264-2中的对象模型属性相一致。本部分还定义了详细说明 IEC62264-1第7章、IEC62264-2和本部分中定义的对象如何交换的事务。本部分没有定义事务模型其他的用途。
本部分涉及的模型有：人员模型、设备模型、维护模型、物料模型、过程段模型、生产能力模型、产品定义模型、生产调度模型和生产绩效模型。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
IEC62264-1 企业控制系统集成第1部分：模型和术语（Enterprise-controlsystem integration—Part 1:Models and terminology)
IEC62264-2企业控制系统集成第2部分：对象模型属性（Enterprise-controlsystemintegra tion—Part 2: Object Model Attributes)
IEC62264-3企业控制系统集成 文第3部分：制造运行管理的活动模型（Enterprise-control system integrationPart 3:Activity Models of Manufacturing Operations Management)
3术语、定义和缩略词
3.1 术语和定义
下列术语和定义适用于本文件。除了本文件中明确说明的不同之处，IEC62264-1，IEC62264-2， IEC62264-3中表达的术语、定义、概念均被采用 3.1.1
应用 application 物理和虚拟过程的有序集合，由管理完成定义对象的事务集合的一组资源执行；一个事务中涉及执
行该行为的信息提供者和信息使用者 3.1.2
标识符 identifierID 识别对象或者对象特性的信息
3.1.3
消息 message 一个发送应用与一个或多个接受应用间的被单向传送的结构化信息单元，
1 GB/T20720.5—2015/IEC62264-5:2011
3.1.4
名词noun 信息内容的两个部分之一，据IEC62264-1和IEC62264-2中定义，代表一个或多个对象
3.1.5
事务 transaction 执行于第3层和第4层行为的应用之间交换的有关消息序列。
3.1.6
动词verb 信息内容的两个部分之一，定义了执行的行为或对请求的响应。
3.1.7
通配符 wildcard 识别一组对象或对象属性的信息
3.2 2缩略语
下列缩略语适用于本文件。 OAGIS：开放应用程序组接口规范（OpenApplicationsGroupInterfaceStandard） SYNC：同步数据（Synchronizeddata）
事务消息和动词
4
4.1概述
本章定义了一组在第4层和第3层应用之间，用于数据交换的通用事务、消息和动词；该数据被定
义在IEC62264-1第七章以及IEC62264-2的对象模型中。
事务由一系列的消息组成，其中每条消息都具有一个结构，并已定义在4.2中，消息同时包含一个动词区域和一个名词区域。消息的名词区域包含消息中信息的传递；消息的动
词区域包含与信息相关的行为。
触发事务应用的作用决定了用于事务管理的一系列动词。这些事务模型在4.2中进行了详细描述。
定义了三类不同的事务模型： 1）拉事务模型，即数据使用者向数据提供者请求数据。 2） 推事务模型，即数据提供者请求得到其他使用者的一个数据处理行为（处理、更改、取消）。 3） 发布事务模型，即数据所有者向使用者（用户)发布数据。 注1：“数据所有者”一词用于描述负责加强数据一致性的应用程序。 注2：本部分没有解决多重系统都可能作为数据所有者的问题。在此种情况下，应当建立一种结构，指定一个主要
的数据所有者，同时其他系统充当数据使用者的角色
4.2 事务模型
动词组提供了三种层次的行为：查询/报告、事务处理和数据同步。它们分别由三种不同的事务模
2
