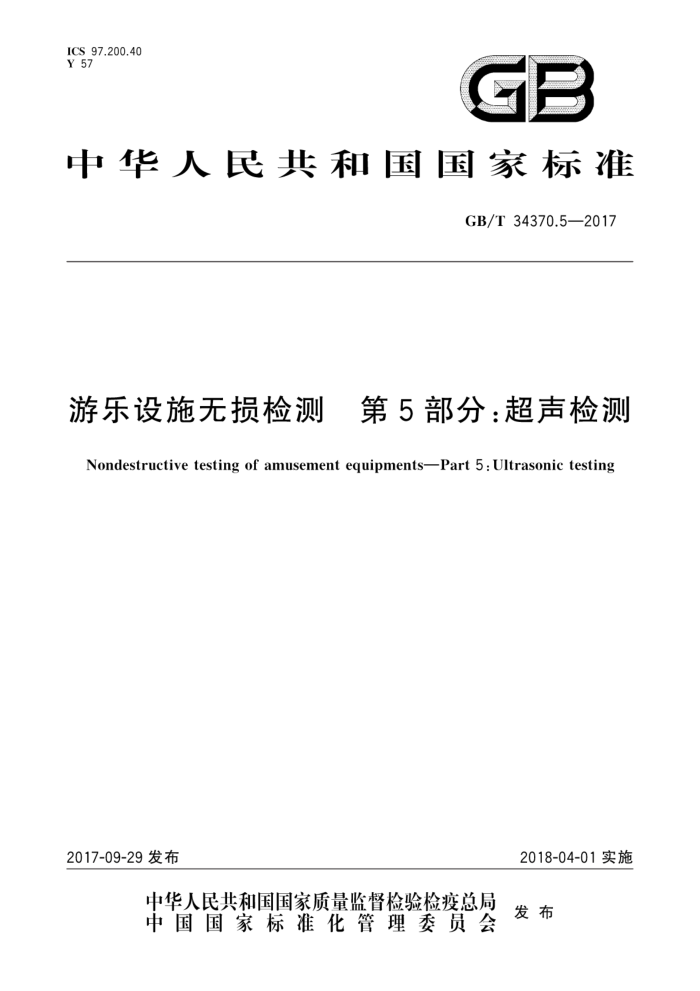

ICS 97.200.40 Y 57
GB
中华人民共和国国家标准
GB/T34370.5—2017
游乐设施无损检测 第5部分：超声检测
Nondestructive testing of amusement equipments-Part 5 : Ultrasonic testing
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34370.5—2017
目 次
前言范围
1
规范性引用文件 3 术语和定义 4 方法概要
2
安全要求人员要求检测设备检测工艺规程检测前的准备
5
6
10 原材料、零部件的超声检测和质量分级 11 游乐设施焊接接头超声检测 12 在用游乐设施超声检测 13 脉冲反射式超声测厚 14 超声检测报告附录A（规范性附录） 双品直探头性能要求附录B（规范性附录） 游乐设施用钢板横波检测附录C（规范性附录） 游乐设施用钢锻件横波检测附录D（资料性附录） 工件底波调整灵敏度的方法附录E（规范性附录） 游乐设施用用钢锻件超声斜探头检测附录F（规范性附录） 游乐设施用无缝钢管轴向横波检测. 附录G（规范性附录） 铸铁部件超声检测方法和质量分级附录H（规范性附录） 奥氏体不锈钢对接焊接接头超声检测附录I（规范性附录） 声能传输损耗差的测定附录（资料性附录） 回波动态波形附录K（规范性附录） 相控阵超声波检测方法附录L（规范性附录） 6dB法测定缺陷自身高度附录M（规范性附录） 典型的测量用校准试块
24
+
45
46
47
49
51
53
54
56 58 64 68 70 73
82
84 GB/T34370.5—2017
前言
GB/T34370《游乐设施无损检测》分为11个部分：
第1部分：总则；第2部分：目测检测；
一第3部分：磁粉检测；
第4部分：渗透检测；第5部分：超声检测；第6部分：射线检测；第7部分：涡流检测；一第8部分：声发射检测；
-
第9部分：漏磁检测；第10部分：磁记忆检测；第11部分：超声导波检测。
本部分为GB/T34370的第5部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250)提出并归口。 本部分起草单位：中国特种设备检测研究院、河北省特种设备监督检验院、山东科捷工程检测有限
?
公司、天津市特种设备监督检验技术研究院、上海希都游乐设备制造厂、山东瑞祥模具有限公司、北京实宝来游乐设备有限公司。
本部分主要起草人：胡斌、沈功田、张君娇、刘文贞、赵欣、张劲松、刘佳璐、吴占稳、梁玉梅、刘宏臣、 周晓君、沈永娜、万海涛、张庆柱、马建民。
I GB/T34370.5—2017
游乐设施无损检测 第5部分：超声检测
1范围
GB/T34370的本部分规定了游乐设施的超声检测方法及质量分级和超声测厚方法要求本部分适用于游乐设施用金属原材料、零部件和焊接接头的超声检测，也适用于在用游乐设施金属
材料零部件和焊接接头的超声检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T7233.1 铸钢件超声检测第1部分：一般用途铸钢件 GB/T11344 无损检测接触式脉冲回波法测厚方法 GB/T12604.1 无损检测术语责 超声检测 GB/T 20306 游乐设施术语 GB/T 20737 无损检测 」通用术语和定义 GB/T 27664.1 无损检测 超声检测设备的性能与检验第1部分：仪器 GB/T27664.2 无损检测 超声检测设备的性能与检验第2部分：探头 GB/T 29302 无损检测仪器 相控阵超声检测系统的性能与检验 GB/T 34370.1 游乐设施无损检测第1部分：总则 JB/T 8428 无损检测 超声试块通用规范 JB/T 9214 无损检测 A型脉冲反射式超声检测系统工作性能测试方法 JB/T10062 超声探伤用探头性能测试方法 JB/T11604 无损检测仪器 超声波测厚仪 JB/T 11731 无损检测 超声相控阵探头通用技术条件 JB/T 11779 无损检测仪器 相控阵超声检测仪技术条件
3术语和定义
GB/T12604.1、GB/T20306、GB/T20737和GB/T34370.1界定的以及下列术语和定义适用于本文件。 3.1
由缺陷引起的底波降低量BG/BF（dB）lossofbackreflectioncausedbyflawsBG/BF（dB）在靠近缺陷处的无缺陷完好区域内第一次底波幅度BG与缺陷区域内的第一次底波幅度BF之比，
用声压级（dB)值来表示。 3.2
基准灵敏度和扫查灵敏度basicandscanningsensitivities f 基准灵敏度一般指记录灵敏度，它通常用于缺陷的定量和缺陷的分级。扫查灵敏度则主要指实际
1 GB/T34370.5—2017
检测灵敏度。为了不漏掉记录缺陷或某些特定的缺陷，确保游乐设施的安全，实际检测时通常采用较高的检测灵敏度进行扫查。原则上扫查灵敏度不应低于基准灵敏度， 3.3
聚焦斜探头focusinganglebeamprobe 采用透镜式、发射式和曲面晶片等聚焦方法、使超声波束会聚以提高检测灵敏度的超声斜探头。
3.4
端点衍射 ftipdiffraction 超声波在传播过程中，当波阵面通过缺陷时，波阵面会绕缺陷边缘弯曲，并呈圆心展衍的现象。
3.5
端点最大反射波 maximum tip reflected wave 当缺陷的端部回波的幅度达到最大时（也即缺陷端部回波峰值开始降落前瞬时的幅度位置），该回
波称为缺陷端点最大反射波。 3.6
回波动态波型 echodynamicpatterns 动态波型是探头移动距离与相应缺陷反射体回波波幅变化的包络线。
3.7
工件厚度 base material nominal thicknesses t a) 对于平板对接接头，焊缝两侧母材厚度相等时，工件厚度t为母材厚度；焊缝两侧母材厚度不
等时，工件厚度t为薄侧母材公称厚度； b）对于T型焊接接头，工件厚度1为腹板公称厚度。
3.8
管子直径 tube diameter D. 管子的外径。
3.9
轴直径 axis diameter 实心轴的轴直径指轴外径，有台阶时，指工作面的直径空心轴的直径包括内外径，外径D。，内径D1。有台阶时，按照工作面的直径确定内外径
3.10
缺陷密集区 aclusterofflaws 在荧光屏扫描线相当于50mm声程范围内同时有5个或5个以上的缺陷反射信号；或是在
50mm×50mm的检测面上发现在同一深度范围内有5个或5个以上的缺陷反射信号。其反射波幅均大于某一特定当量缺陷基准反射波幅。 3.11
缺陷自身高度flawheight 缺陷在壁厚方向的尺寸。
3.12
缺陷评定区 flaw evaluation zone 在质量分级评定时，为评价缺陷数量和密集程度而设置的一定尺寸区域。可以是正方形或长方形
缺陷评定区应选在缺陷最严重的部位。
2 GB/T34370.5—2017
3.13
检测距离 inspectiondistance 超声波直探头检测时，检测距离是指一次声程。
4方法概要
4.1 超声波是频率高于20kHz的机械波，工业无损检测中超声检测常用的频率为0.5MHz～5MHz。 4.2超声波在材料中以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等)就会产生反射或衍射。 4.3反射式超声检测就是利用这种反射现象来进行缺陷检测或厚度测量，图1a）～c)分别是为A型脉冲斜入射超声检测、A型脉冲直入射超声检测、A型脉冲反射式超声测厚示意图，图2为相控阵超声检测示意图。
发射
计算电路
T始波
B底波
大
电路
接收电压
F缺陷波
探头
厚度指示
11 工件
超声波传播时间
R
R:
缺陷
d 探头
底面
被检工件
Tf
b) A型脉冲直入射超声检测
c）A型脉冲反射式超声测厚
a) A型脉冲斜入射超声检测
图1 A型脉冲反射式超声检测示意图
b）声束控制
a) 聚焦
常规超声检测示意图 相控阵检测示意图
00090090
c）相控阵B扫图
d) 检测效果对比图
图2相控阵超声检测示意图
3 GB/T34370.5—2017
5安全要求
5.1本章没有列出进行检测时所有的安全要求，使用本部分的用户应在检测前建立安全准则。 5.2 检测过程中的安全要求至少包括：
a）检测人员应遵守被检件现场的安全要求，根据检测地点的要求穿戴防护工作服和佩戴有关防
护设备； b) 检测时被检件的壁温应在耦合剂正常工作的温度区间； c) 应注意超声检测时，耦合剂会引起绝缘不良、电器短路； d) 游乐设施运行后进行检测，应注意被检件的温度状态，以免烫伤，
6人员要求
从事游乐设施超声检测工作的人员，应符合GB/T34370.1的有关规定。
7检测设备
7.1 基本要求
7.1.1 超声检测设备应至少包括检测仪器和探头。 7.1.2 超声检测设备均应具有产品质量合格证或合格的证明文件。 7.2 检测仪器 7.2.1A型脉冲反射式超声检测仪的基本要求：
a） A型脉冲反射式超声检测仪，其发射脉冲重复频率实测值与标称值误差不大于10%，发射脉
冲电压实测值与标称值误差不大于20%，发射脉冲宽度实测值与标称值误差不大于10%，发射脉冲上升时间不大于25ns；
b）A型脉冲反射式超声检测仪，其工作频率按一3dB测量至少应包括0.5MHz～10MHz的范
围，每个频带上、下限实测值与标称值误差不大于20%； c) A型脉冲反射式超声检测仪应具有80dB以上的连续可调衰减或增益，最小步进级每档不大
于2dB.其精度为任意连续20dB的累积误差不大于1.7dB.任意连续60dB的累积误差不大于3dB;
d）名 各项性能指标按GB/T27664.1的要求进行测试。 7.2.2 超声波测厚仪的基本要求：
a) 超声测厚仪用于壁厚小于10mm的厚度测定时，最大允许示值误差为士0.1mm；用于壁厚大
于10mm的厚度测定时，最大允许示值误差为士（0.1十H/100）mm，其中H为标准厚度块的标称值；
b) 超声测厚仪的示值稳定度不大于0.2mm； c) 各项性能指标按JB/T11604的要求进行测试
7.2.3相控阵超声检测仪的基本要求：
a) 相控阵超声检测仪，其发射脉冲重复频率实测值与标称值误差不大于10%，发射脉冲电压实
测值与标称值误差不大于20%，发射脉冲宽度实测值与标称值误差不大于10%，发射脉冲上
4
