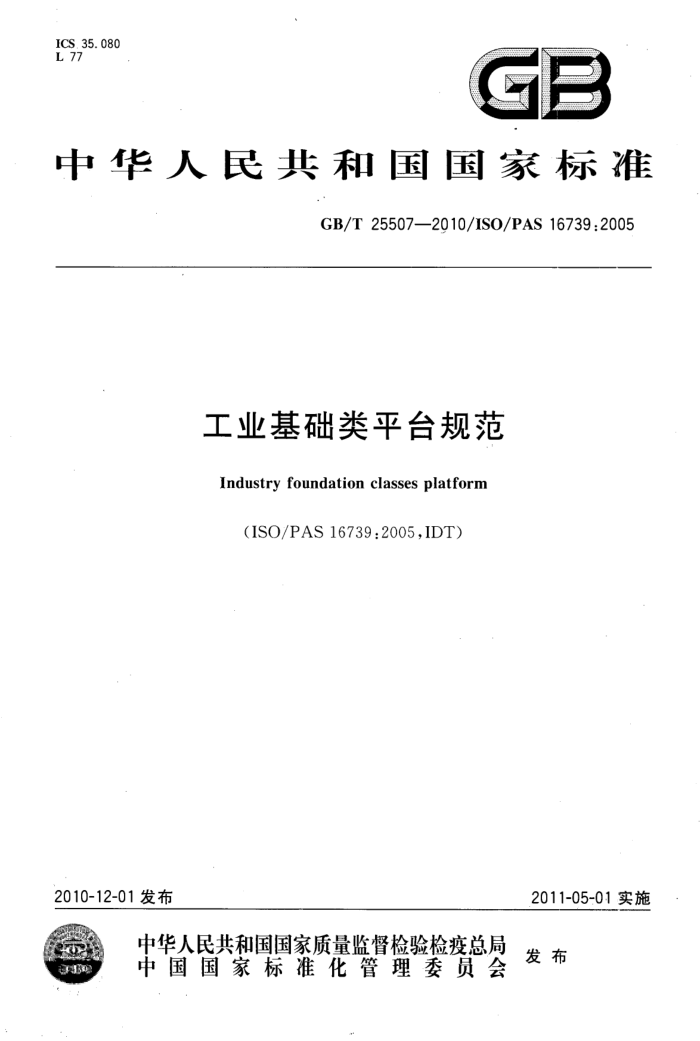

ICS.35.080 L 77
中华人民共和国国家标准
GB/T25507—2010/ISO/PAS16739:2005
工业基础类平台规范
Industry foundation classes platform
(ISO/PAS16739:2005,IDT)
2010-12-01发布
2011-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布
T GB/T25507—2010/ISO/PAS16739:2005
目 次
前言 1 范围
1
规范性引用文件 3术语和定义及缩略语 3.1术语和定义 3.2缩略语 IFC信息模型体系结构
2
4 5 资源层模式
5. 1 人员与组织 5. 2 日期时间· 5. 3 几何 5. 4 拓扑： 5. 5 几何模型， 5.6 表达· 5. 7 几何约束 5.8 截面 5. 9 材料 5.10 属性· 5.11 数量· 5.12 度量 5.13 外部引用， 5.14 工具 6核心层模式 6.1 核心 6.2产品扩展 7协同层模式 7. 1 引言 7.2基本概念与设定 7.3共享建筑单元模式的类型定义 7.4共享建筑单元模式的实体定义 7.5共享建筑单元模式的函数定义附录A（资料性附录） 全球唯一标识C语言代码附录B（资料性附录） EXPRESS-G图
12 58 69 85 93 102 117
122 130 133 171 184 189 189 217 249 249 251 251 274 ...310 ..312 324
T GB/T25507-2010/IS0/PAS16739:2005
前 言
本标准等同采用ISO/PAS16739：2005《工业基础类平台规范》。 本标准在技术内容上与ISO/PAS16739保持一致，仅由于为将其转化为我国国家标准，根据我国
国家标准的制定要求，在编写格式上作了一些改动，主要是：
由于原文本是超文本电子格式，不适合于出版发行，将其编辑为一般顺序文本。 为了符合国家标准的制定要求，添加了原文中没有的范围、规范性引用文件、术语和定义及缩略语三章。 为了方便读者理解标准内容，对标准中信息模型整体结构作了解释，形成标准的第4章。 第5章～第7章，分别对应IFC规范中的资源层模式、核心层模式和协同层模式，为本标准的等同采用部分。 在实体、类型、实体属性的解释中，首次出现应用英文原文，其后应用中文翻译。
本标准的附录A和附录B为资料性附录。 本标准由中国标准化研究院提出。 本标准由中国标准化研究院归口。 本标准主要起草单位：中国建筑科学研究院、中国标准化研究院、清华大学、上海现代集团、上海交
通大学。
本标准主要起草人：李云贵、詹俊峰、邱奎宁、方天培、王静、张建平、马智亮、王国俭、李文武、 邓雪原、张之勇、刘照球。
本标准为首次发布。 GB/T25507-2010/ISO/PAS16739:2005
工业基础类平台规范
1范围
本标准给出了IFC信息模型体系结构、资源层模式、核心层模式和协同层模式。 本标准适用于从事建筑工程应用软件开发及有关管理人员。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所
有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB3100—1993国际单位制及其应用（eqvISO1000：1992） GB3101一1993有关量、单位和符号的一般原则（eqvISO31-0：1992） GB/T7408一2005数据元和交换格式信息交换日期和时间表表示法（ISO8601：2000，IDT） GB/T16656.1工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理
(GB/T16656.1—2008,ISO10303-1:1994,MOD)
GB/T16656.11工业自动化系统与集成产品数据表达与交换第11部分：描述方法 EX- PRESS语言参考手册（GB/T16656.11—2010，ISO10303-1：1994，MOD)
GB/T16656.41工业自动化系统与集成产品数据表达与交换第41部分：集成通用资源 产
品描述和支持的基本原理（GB/T16656.41--2010，ISO10303-41：1994，IDT）
GB/T16656.42工业自动化系统与集成产品数据表达与交换 ：第42部分：集成通用资源 儿何与拓扑表达（GB/T16656.42—2010，ISO10303-42：2003，IDT) 3术语和定义及缩略语 3.1术语和定义
GB/T16656.1中确立的下列术语和定义适用于本标准：
应用（application）；数据（data）；数据交换（dataexchange）；数据规范化语言（dataspecificationlanguage）；信息（information）；信息模型（informationmodel）。
3.2·缩略语
下列缩略语适用于本标准： AEC/FMArchitectural，Engineering，ConstructionandFacilitiesManagement建筑、设计、施
工和设备管理；
CAWSCommonArrangementofWorkSections工作区的公共布置； EPICEuropeanProductInformationCoding欧洲产品信息编码； GUIDGloballyUniqueIdentifier全球唯-标识； HVACHeating，Ventilatingand AirConditioning暖通空调； IAIIndustryAllianceforInteroperability工业协作联盟；
1 GB/T25507—2010/IS0/PAS16739:2005
ICISInternationalConstructionInformationSociety国际建造信息协会； IFCIndustryFoundationClasses工业基础类； ISOInternationalOrganizationforStandardization国际标准化组织； MIMEMultipurposeInternetMailExtensionprotocol多用途的网际邮件扩充协议； STEPStandardfortheExchangeofProductModelData产品模型数据交换标准。
4IFC信息模型体系结构
IFC信息模型体系结构为模型模块的开发提供一个模块化结构。IFC信息模型体系结构由四个概念层次组成，四个概念层次相互间有严格的调用关系。一个类型可以引用同层或低层次的类型，但不能引用高层的类型。每个概念层次中定义一系列模型模块。
第一个概念层次是资源层，它提供资源类型，可以被高层次的类型调用；第二概念层次是核心层，它提供建筑工程核心数据模型，包括一个内核模块和几个核心扩展模块：第三概念层次是协同层，提供一系列模块，定义了跨多个专业领域或AEC工业领域的共同概念或对象；最后，第四概念层次是专业领域层，它是IFC信息模型的最高层次，为特定AEC工业领域或应用类型定制一系列模块。
图1为IFC信息模型体系结构图，本标推是IFC信息模型体系结构中的平台部分，由图中共享建筑单元、产品扩展等17个黑色粗线框的部分组成。 GB/T25507—2010/ISO/PAS16739:2005
专业领域层
电气领域
施工管理领域
设备领域
暖通空调领域
建筑
领域
协同层
共享设备单元
共享建筑单元
共享管理元素
共享建筑服务
共享空间单元
元素
核心层
过程扩展
产品扩展
控制扩展
平台部分：非平台部分：
资源层
几何约束资源
人员与组织资源
日期时间资源
外部引用资源
减本资源
材料属性资源
几何模型资源
材料资源
度量资源
表达资源
约束资源
几何资源
几何引用资源
属性资源
数量资源
表达资源
批准资源
截面资源
拓扑资源
工具资源
图1IFC信息模型体系结构 GB/T25507-—2010/IS0/PAS16739:2005
5资源层模式 5.1人员与组织 5.1.1引言
下面的EXPRESS描述IFCACTORRESOURCE（人员与组织），并标识了必要的外部引用。 EXPRESS描述： *) SCHEMA IFCACTORRESOURCE; REFERENCEFROMIFCMEASURERESOURCE
(IfcIdentifier, IfcLabel, IfcText);
(* 注1：上面引用的模式可在本标准的下述部分中找到： IFCMEASURERESOURCE(度量）见5.12。 注2：本模式的图形表达见附录B的图B.1～图B.3。
5.1.2基本概念与设定
人员与组织模式表达IFC模型中有关人员和组织的信息，这些人员和组织在工程中承担任务并负有责任。由于人员和组织信息是一些通用和相对独立的概念，其他信息定义要引用这些信息，所以将人员与组织模式设计成一个单独的、与工程参与者相关的信息模块。
人员与组织模式中的类型和属性支持人员和组织的属性定义，而这些人员和组织的服务将在工程中应用。另外，模式还支持人员与组织之间关系的建立，以及组织之间关系的描述（例如组织之间的分级组织结构）。此模式信息定义的范围对于工程设计、工程施工，以及项目完成后的设备管理等IFC模型支持的商业过程（在当前版本的IFC模型支持的商业过程范围内）是充分的。目前对人力资源信息交换所需要的详细信息支持还不充分。 5.1.3人员与组织模式的类型定义 5.1.3.1角色
IfcRoleEnum定义工程中参与者扮演的角色。 EXPRESS描述： *) TYPE IfcRoleEnum = ENUMERATION OF
(SUPPLIER, MANUFACTURER, CONTRACTOR, SUBCONTRACTOR, ARCHITECT, STRUCTURALENGINEER, COSTENGINEER, CLIENT, BUILDINGOWNER, BUILDINGOPERATOR, MECHANICALENGINEER, ELECTRICALENGINEER, GB/T25507--2010/ISO/PAS16739:2005
PROJECTMANAGER, FACILITIESMANAGER, CIVILENGINEER, COMMISSIONINGENGINEER, ENGINEER, .OWNER, CONSULTANT, CONSTRUCTIONMANAGER, FIELDCONSTRUCTIONMANAGER, RESELLER, USERDEFINED);
END_TYPE; ( * 枚举项定义： SUPPLIER：供应商； MANUFACTURER：制造商； CONTRACTOR：承包商； SUBCONTRACTOR：分包商； ARCHITECT：建筑师； STRUCTURALENGINEER：结构工程师； COSTENGINEER：造价工程师； CLIENT：客户； BUILDINGOWNER：建筑物业主； BUILDINGOPERATOR：物业管理商； MECHANICALENGINEER：机械工程师； ELECTRICALENGINEER：电气工程师； PROJECTMANAGER：项目经理； FACILITIESMANAGER：设备经理； CIVILENGINEER：土木工程师； COMMISSIONINGENGINEER：测试工程师； ENGINEER：工程师； OWNER：业主； CONSULTANT：顾问； CONSTRUCTIONMANAGER：工程经理； FIELDCONSTRUCTIONMANAGER：专项工程经理； RESELLER：分销商； USERDEFINED：用户自定义。
5.1.3.2地址类型
IfcAddressTypeEnum定义地址的逻辑位置。 EXPRESS描述： *) TYPE IfcAddressTypeEnum = ENUMERATION OF
(OFFICE,
