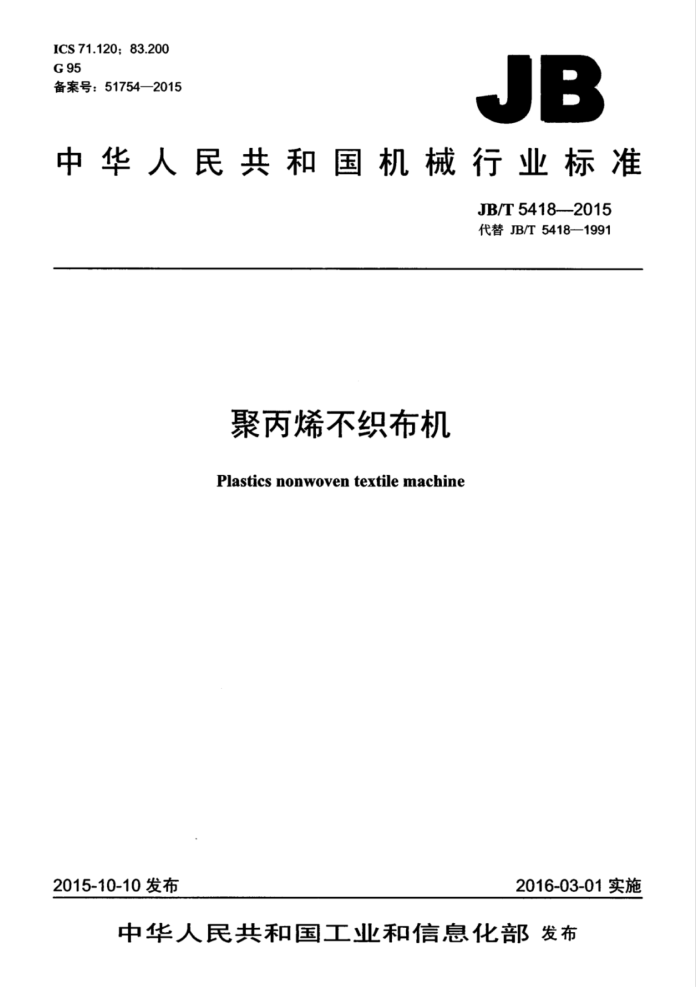

ICS71.120;83.200 G95 备案号：51754—2015
JB
中华人民共和国机械行业标准
JB/T5418--2015 代替JB/T5418—1991
聚丙烯不织布机
Plastics nonwoven textile machine
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T5418-2015
目 次
前言 1范围 2规范性引用文件 3术语和定义. 4基本参数. 5技术要求
5.1 总则. 5.2 网纹辊技术要求 5.3 装配技术要求 5.4 整机技术要求 6试验方法 6.1 空运转试验 6.2 负荷运转试验 6.3 辊筒外圆径向圆跳动检测 6.4 各辊筒上素线对水平面的平行度检测 6.5 温度控制值精度检测 6.6 电气系统检测 6.7 整机噪声检测 6.8 外观质量检测 6.9 其他检测 7检验规则 7.1基本要求.. 7.2出厂检验. 7.3型式检验 7.4判定规则 8标志、包装、运输和处存 8.1标志 8.2包装. 8.3运输. 8.4贮存附录A（资料性附录） 基本参数
- JB/T5418-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5418-1991《聚丙烯不织布机》与JB/T5418一1991相比主要技术变化如下：
增加了标准的适用范围：增加了3项引用文件，并更新了原引用文件：修改了主要零件及装配的技术要求，并增加了检测方法；温度控制值精度提高到土2℃；增加了电气系统的技术要求及检测方法：提高了噪声要求，以保护操作者的健康；增加了噪声检测的具体内容：增加了整机外观的要求所执行的标准，并增加了外观质量检测：一对产品贮存要求进行了修改。
本标准由中国机械工业联合会提出。 本标准由全国橡胶塑料机械标准化技术委员会塑料机械分技术委员会（SAC/TC71/SC2）归口。 本标准起草单位：大连塑料机械研究所、北京橡胶工业研究设计院。 本标准主要起草人：刘明达、于振海、苏红凤、何成。 本标准所代替标准的历次版本发布情况为：
-JB/T5418-1991。
1
II JB/T5418—2015
聚丙烯不织布机
1范围
本标准规定了聚丙烯不织布机的术语和定义、基本参数、技术要求、试验方法、检验规则、标志、 包装，运输和贮存。
本标准适用于聚丙烯不织布机及加工其他塑料等高分子材料的不织布机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184—1996形状和位置公差未注公差值 GB5226.1-一2008机械电气安全机械电气设备第1部分：通用技术条件 GB6388运输包装收发货标志 GB/T9969工业产品使用说明书总则 GB/T13306 5标牌 GB/T13384 机电产品包装通用技术条件 HG/T3120 橡胶塑料机械外观通用技术条件 HG/T3228 橡胶塑料机械涂漆通用技术条件 JB/T5438 塑料机械术语
3术语和定义
JB/T5438界定的术语和定义适用于本文件。
4基本参数
聚丙烯不织布机的基本参数参见附录A。
5技术要求
5.1总则
聚丙烯不织布机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 5.2网纹辊技术要求 5.2.1辊筒外圆径向圆跳动应不低于GB/T1184一1996中7级的要求。 5.2.2网纹深度为0.3mm±0.025mm 5.2.3焊后水压试验压力应不小于0.2MPa，保压时间应不低于5min，试验后网纹辊无渗漏。
1 JB/T54182015
5.3装配技术要求
各辊筒上素线对水平面的平行度误差应不大于0.05mm。 5.4整机技术要求 5.4.1温度控制值精度为土2℃。 5.4.2气控系统密封应良好，无漏气现象。 5.4.3电气系统应符合以下要求：
a）应有安全可靠的接地装置和明显的接地标志； b）应有紧急停机按钮： c）外部保护联结电路与电气设备任何裸露导体零件之间的接地电阻不应大于0.1Q2 d）在动力电路导线与保护联结电路间施加DC500V时，测得的绝缘电阻应不小于1MQ2； e）电气设备应进行耐电压试验，其试验条件应符合GB5226.1-2008中18.4的规定。
5.4.4 整机运行应平稳可靠 5.4.5各出片装置的模唇间隙可调量应不小于2mm，各接合处不应漏料。 5.4.6电镀辊筒外表面应无镀层剥落及划伤等缺陷 5.4.7 整机负荷运转时，其A计权噪声声压级应不大于85dB。 5.4.8 整机外观应符合HG/T3120的规定。 5.4.9涂漆质量应符合HG/T3228的规定。
6试验方法
6.1空运转试验
聚丙烯不织布机装配合格后，方能进行不少于2h的空运转试验。 6.2负荷运转试验
空运转试验合格后，在稳定的工作情况下进行不少于2h的负荷运转试验。 6.3辑筒外圆径向圆跳动检测
用百分表检测，应符合5.2.1的要求。 6.4各辊筒上素线对水平面的平行度检别
用水平仪对各辑筒分别测量，应符合5.3的要求。 6.5温度控制值精度检测
用温度计检测，测量位置在横向拉伸机各工艺段的中部，应符合5.4.1的规定。 6.6电气系统检测 6.6.1用接地电阻测试仪测量聚丙烯不织布机的接地电阻，应符合5.4.3c）的规定。 6.6.2用绝缘电阻表测量聚丙烯不织布机的绝缘电阻，应符合5.4.3d）的规定。 6.6.3用耐电压测试仪进行电气设备的耐电压试验，应符合5.4.3e）的规定。 6.7整机噪声检测
用噪声检测仪在机器的操作位置一侧，距机台1.0m、高1.6m处进行测量，均布测6点，取其平
2 JB/T5418—2015
均值，噪声应符合5.4.7的规定。 6.8外观质量检测
整机外观涂漆质量采用目测，应符合5.4.85.4.9的规定。
6.9其他检测
对5.4.2、5.4.45.4.5、5.4.6的检测，采用目测。
7检验规则
7.1基本要求
每台聚丙烯不织布机应经制造厂质量检验部门检查合格后方能出厂，出厂时应附有产品质量合格
证。 7.2出厂检验
每台聚丙烯不织布机出厂前，应按6.1进行空运转试验*并按5.35.4.85.4.9进行检查。 7.3型式检验
型式检验的项目内容包括本标准中的各项技术要求。型式检验应在下列情况之一时进行： a）新产品或老产品转厂时的试制定型鉴定： b）正式生产后，如结构、材料、工艺等有较大改变，可能影响产品性能： c）正常生产时，每年最少抽试一台； d）产品停产两年后，恢复生产： e）出厂检验结果与上次型式检验有较大差异： f）国家质量监督机构提出型式检验要求。
7.4判定规则
型式检验项目全部符合本标准的规定，则为合格。型式检验每次抽检一台，当检验不合格时，应再抽检一台，若再不合格，则应遂台进行检验。
8标志、包装、运输和赔存
8.1标志
产品应在适当的明显位置固定产品标牌。标牌型式、尺寸及技术要求应符合GB/T13306的规定，标牌上至少应标出下列内容：
a）产品的名称、型号及执行标准编号： b）产品的主要技术参数： c）制造企业的名称和商标； d）制造日期和编号。
8.2包装
产品包装应符合GB/T13384的规定。包装箱内应装有下列技术文件（装入防水袋内）：
3 JB/T5418—2015
a）产品质量合格证： b）使用说明书，其内容应符合GB/T9969的规定； c）装箱单： d）备件清单： e）安装图。
8.3运输
产品运输应符合GB/T191和GB6388的规定。 8.4 购存
产品应贮存在干燥、通风、无火源、无腐蚀性气（物）体处，如露天存放应有防雨措施。
