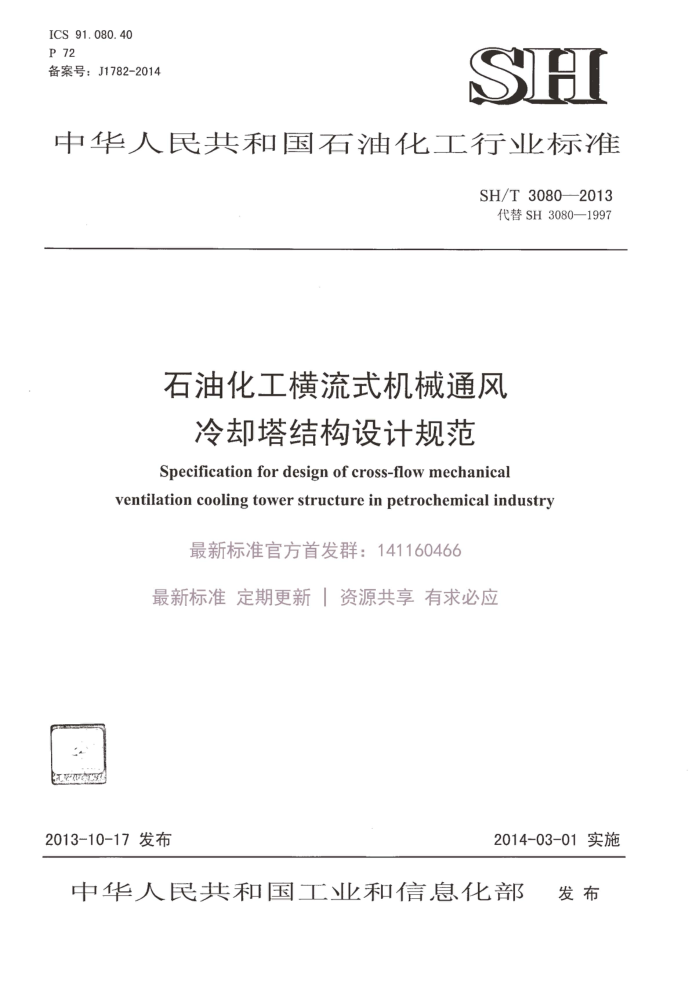

ICS 91.080.40 P 72 备案号：J1782-2014
SH
中华人民共和国石油化工行业标准
SH/T3080—2013
代替SH3080—1997
石油化工横流式机械通风
冷却塔结构设计规范 Specification for design of cross-flow mechanical
ventilation cooling tower structure in petrochemical industry
最新标准官方首发群：141160466
最新标准定期更新资源共享有求必应
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部 发布 SH/T 3080—2013
目 次
·III
前言
范围规范性引用文件·
2
3术语和定义
主要符号 5 设计原则· 5.1一般规定 5.2结构型式· 5.3 构件选型· 5. 4 材料· 5.5 冷却塔防腐· 6结构分析 6.1 一般规定 6.2结构上的作用及作用效应组合 6.3计算· 7构造要求附录A（资料性附录）常用填料荷载参考值附录B（资料性附录）常用风机系列技术数据参考值附录C（资料性附录）常用电机系列技术数据参考值· 本规范用词说明· 附：条文说明·
10
.
14
15
17 SH/T3080—2013
Contents
Foreword- 1 Scope 2 Normative referenc 3 Terms and definitions* 4 Symbols'
Priciple of design'
5
5.1 General. 5.2 Structure system 5.3Member style 5.4 Material..... 5.5 Anticorrosion of coolingtower 6Structure analysis
6.1 General.. 6.2Action and combination foraction effects** 6.3Calculation* 7Dctails for structure AnnexA（Informative）Referenceweightof commonlyusedfilling AnnexB（Informative）Referencedata of commonlyusedfan: AnnexC（Informative）Reference data of commonlyused motor Explanation of wording in this specification' Add:Explanation of articles*
10
II 最新标准官方首发群：141160466
SH/T3080—2013
最新标准定期更新资源共享有求必应
前言
根据国家发展和改革委员会办公厅《2008年行业标准项目计划》（发改办工业【2008］1242号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分7章和3个附录。 本规范的主要技术内容是：石油化工横流式机械通风冷却塔的基本规定、结构计算、构造和其他
要求。
本规范是在SH3080一1997《石油化工横流式机械通风冷却塔设计规范》的基础上修订而成，修订的主要技术内容是：
增加了规范性引用文件；补充了术语和定义；一简化了水池的抗震设计的表述；
修改了结构上的作用及作用效应组合、冷却塔结构满足耐久性的材料要求、冷却塔的构造要求和附录中的常用数据参考值。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司建筑设计技术中心站负责日常管理，由中国石化工程建设有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司建筑设计技术中心站
通讯地址：河南省洛阳市中州西路27号邮政编码：471003
电话：0379-64887187 传 真：0379-64887187
本规范主编单位：中国石化工程建设有限公司
通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101
本规范主要起草人员：张克峰 毛耀庭 刘坤明本规范主要审查人员：嵇转平 田大齐 黄左坚 王松生张永杰李建留 章健马振明
李立昌 董以富 黄月年熊英赵福运刘德文王超崔忠涛
本规范1997年首次发布，本次为第1次修订。
III SH/T3080—2013
石油化工横流式机械通风冷却塔结构设计规范
1范围
本规范规定了石油化工横流式机械通风冷却塔的基本规定、结构计算、构造和其他要求。 本规范适用于石油化工横流式机械通风冷却塔的结构设计。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T700碳素结构钢 GB/T1591 低合金高强度结构钢 GB/T 5117 碳钢焊条 GB/T5118 低合金钢焊条 GB50010 混凝土结构设计规范 GB 50046 工业建筑防腐蚀设计规范 SH/T3132 石油化工钢筋混凝土水池结构设计规范 SH/T 3147 石油化工构筑物抗震设计规范
最新标准官方首发群：141160466
3术语和定义
下列术语和定义适用于标准定期更新丨资源共享有求必应横流式机械通风冷却塔cross-flowmechanicalventilationcoolingtower 水在冷却塔内自上而下经填料流下，空气由侧边横向进入塔内、向上排出，经由电动机带动风机（抽风式）来加速热水与冷空气交换的一种冷却装置。 3. 2
3. 1
配水系统 coolingwaterdistributionsystem 由布水槽和喷嘴等组成，引导热水均匀淋入塔内的装置。
3.3
淋水填料waterdrenchingfillers 将配水系统喷溅下来的热水，以水膜或水滴形式最大限度地增加水和空气接触面积和时间的一种
装置，简称填料。 3. 4
收水器drifteliminator 用来收集出塔空气所夹带水滴的装置。
3.5
导风系统 ventilationsystem 用来降低塔体内的风阻力，提高通风量，减少风的涡流现象，使塔内气流分布均匀的装置。
4主要符号
下列主要符号适用于本规范。 SH/T3080—2013
4.11 作用和作用效应符号
F 等效重力集中荷载： Q 风机、电机的扰力标准值； Ao 电机扰力作用点处梁的垂直振幅： S
重力加速度；电机、风机转动部件的质量。
m
4.2几何参数
a 梁上集中荷载到梁支座的距离： ao 转动部件的质量偏心距：
钢梁的惯性矩：支承梁的跨度。
1 L
4.3计算系数及其他
Sik 按第i个永久作用的标准值计算的作用效应；
SQjk 按第个可变作用的标准值计算的作用效应； GQj 第i个永久作用和第1个可变作用的分项系数； Yi、2 可变作用的组合系数；
K 集中荷载的集中系数； u1 位移动力系数；
梁的跨数；
n s 梁的阻尼比；
电机、风机的转动频率；梁的自振频率；钢材的弹性模量；
fo T E D 支承梁的截面刚度。
5设计原则 5.1--般规定 5.1.1冷却塔的结构布置应根据工艺条件和安全适用、经济合理、技术适当先进的原则确定。 5.1.2冷却塔的建筑结构安全等级为.二级；抗震等级为丙类；设计使用年限50年。 5.1.3进风口两侧的柱子宜适当向外倾斜。 5.1.4导风板应具有一定的倾斜角，且满足工艺专业的要求；导风板应尽可能伸至填料的外边缘且不小于柱的内边缘。 5.1.5单塔和群塔，应考虑水平和垂直交通。在风机处应设置检修平台，并在塔顶设直爬梯与布水槽相连通。 5.1.6风机基础宜布置在塔体结构的柱顶端，电机基础布置应尽可能接近塔体结构的框架柱。 5.1.7钢塔结构应有足够的整体刚度；风机层应加强平面刚度。 5.2结构型式 5.2.1冷却塔根据使用要求和布置形式可分为单间塔、多间塔；根据承重结构的材料可分为钢筋混凝土结构塔、钢结构塔、混合结构塔（见图5.2.1-1～图5.2.1-4）。 5.2.2冷却塔结构由塔体、水池、基础、风筒、填料梁、导风板、布水槽、收水器支架等主要单元组成（见图5.2.1-1~图5.2.1-4）。 5.2.3钢筋混凝土结构塔可采用双向框架体系。当纵向柱距较大时，宜采用主、副框架体系。钢结构塔宣采用空间架体系，杆件宜选用钢管。 5.2.4钢筋混凝土结构塔的塔体，宜优先采用现浇钢筋混凝土框架结构，当采用装配式钢筋混凝土框架结构时，宜采用装配整体式结构。 2 SH/T 3080—2013
最新标准官方首发群：141160466 图5.2.1-1结构布置示意（EL.±0.000）
最新标准定期更新」 资源共享有求必应
隔墙板
山墙板
图5.2.1-2 布水槽层结构布置示意 SH/T3080—2013
检修平台
检修平
风
风机
风管
d.
1
图5.2.1-3顶层结构布置示意
风筒
风机
美板
花板
填料梁
填料粱
导风板
收水器支架
水池盖板
基础
图5.2.1-4结构剖面图
