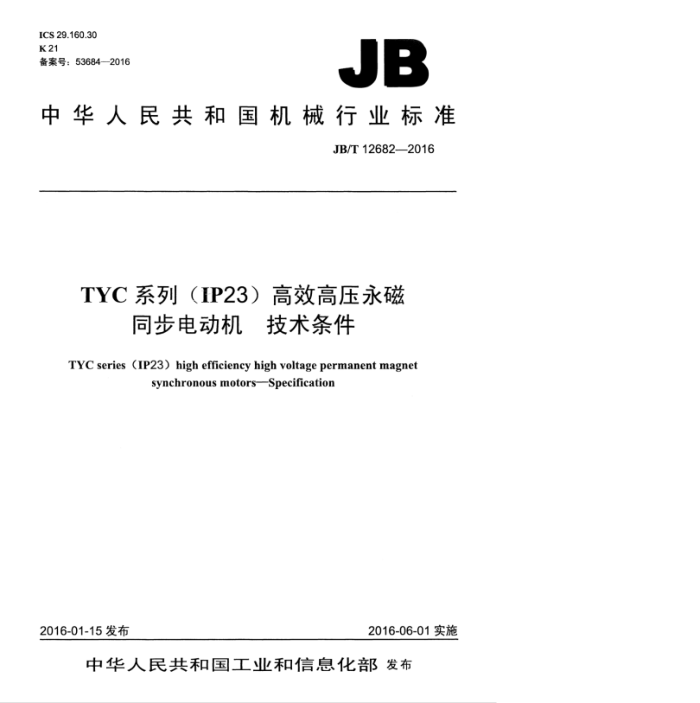

ICS 29.160.30 K21 备案号：53684—2016
JB
中华人民共和国机械行业标准
JB/T12682—2016
TYC系列（IP23）高效高压永磁
同步电动机技术条件
TYC series (IP23) high efficiency high voltage permanent magnet
synchronous motors-Specification
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12682—2016
目 次
前言范围
规范性引用文件
2
3型式、基本参数与尺寸 4技术要求. 57 检验规则， 6标志、包装及保用期附录A（规范性附录） 高压三相永磁同步电动机效率确定方法 A.1范围.. A.2 输入功率损耗分析法
10 11 13 .13 13
图1电动机安装尺寸外形图图A.1电动机负载杂散损耗Ps的推荐值.
.13
表1 6kV电动机机座号与转速及功率的对应关系表2 10kV电动机机座号与转速及功率的对应关系，表36kV电动机安装尺寸及公差. 表410kV电动机安装尺寸及公差。 表5 轴伸键尺寸及公差. 表6 6kV电动机效率的保证值表7 10KV电动机效率的保证值表8电气性能保证值的容差. 表9断电后间隔时间表10 振动强度限值（方均根值）表11 检验项目，表12 出线端标志
..8
.8 一 10 11 JB/T126822016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、山西北方机械制造有限责任
公司、安徽明腾永磁机电设备有限公司、山东华力电机集团股份有限公司、浙江金龙电机股份有限公司。
本标准参加起草单位：江苏微特利电机制造有限公司，泰豪沈阳电机有限公司、山西电机制造有限公司、赣州发电设备成套制造有限公司、中电电机股份有限公司、中达电机股份有限公司、南车株洲电机有限公司、安徽威能电机有限公司、河北电机股份有限公司、中船重工电机科技股份有限公司。
本标准主要起草人：姚丙雷、邢明喜，张宝强、姚鹏、王庆东、叶叶、梅浩东王传军、王跃军。 本标准为首次发布。
II JB/T12682—2016
TYC系列（IP23）高效高压永磁
同步电动机技术条件
1范围
本标准规定了TYC系列（IP23）高效高压永磁同步电动机的型式、基本参数与尺寸技术要求、 检验规则、标志、包装及保用期。
本标准适用于一般用途的自起动TYC系列（IP23）高效高压三相永磁同步电动机（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997-2008旋转电机结构型式安装型式及接线盒位置的分类CIM代码 GB1971-2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180~
2 360
GB/T4831一2016旋转电机产品型号编制方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB14711中小型旋转电机通用安全要求 GB/T22669一2008三相永磁同步电动机试验方法 GB/T22715一2008旋转交流电机定子成型线圈耐冲击电压水平
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分依次排列组成（按GB/T4831一2016的规定）。
示例： TYC - 355 2-4
规格代号：表示中心高355mm，2号铁心，4极系列代号：“T”表示同步电动机“YC”表示永磁
1 JB/T126822016
3.2 电动机的外壳防护等级为IP23（按GB/T4942.1-2006的规定）。 3.3 电动机的冷却方法为IC01（按GB/T1993-1993的规定）。 3.4 电动机的结构及安装型式为IVB3（按GB/T997-2008的规定） 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率为50Hz，额定电压为6kV或10kV。 接线方式为丫接法，极数为4极，6极， 8极。 3.7 电动机的机座号与转速及功率的对应关系按表1和表2的规定。
表16kV电动机机座号与转速及功率的对应关系
同步转速 r/min
机座号
750
I 500
1 000 功率kw
中心高
铁心长序号
- 2 3 4 5 6 1 2 3 4 n 1 2 3 4 1 2 3 4 1 2 3 4 5 1 2 3 4 5 6
220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250 1 400 1 600 1 800 2 000 (2100) 2 240 (2350) 2.500 (2650) 2800 (2900) 3150 (3350) 3 550
一
一 -
- 一一
- 220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250 -
355
220 250 280 315 355 400 450 500 560 630 710 800 900 -
400
450
500
560
1 400 1 600 1800 一 2 000 (2100) 2.240 (2350) 2 500
1 (000 1120 1 250 一
-
1400 1 600 1 800 2 000
630
注：括号内数值为非优先推荐功率。
2 JB/T12682 22016
表2 210kV电动机机座号与转速及功率的对应关系
同步转速r/min
机座号
1 500
1 000 功率kw
750
中心高
铁心长序号
1 2 3 4 5 6 7 1 2 3 4 5 6 1 2 3 4 5 6 7 1 2 3 4 5 1 2 3 4 5 6 7 8 9
220 250 280 315 355 400 450 (450) 500 560 630 710 800 - (800) 900 1 000 1120 1 250 1400 - (1400) 1 600 1 800 2000 (2000) (2100) 2 240 (2350) 2 500 (2 650) 2 800 (2900) 3 150
一一 -
- - - 一
400
220 250 280 315 (315) 355 400 450 500 560 - (560) 630 710 800 900 1-000 (1000) 1120 1 250 1 400 1 600 一二 (1600) 1800 2 000 (2100) 2 240 (2350) 2 500
一
220 250 280 315 355 (355) 400 450 500 560 630 710 (710) 800 900 1 000 1120 - - - - (1120) 1 250 1400 1 600 1 800
450
500
560
630
注：括号内数值为非优先推荐功率 3.8 电动机的安装尺寸及公差应符合表3、表4的规定， 外形尺寸应不大于表3、表4的规定，尺寸符号如图1所示。
3 JB/T12682—2016
ID
(GE)
图1电动机安装尺寸外形图表36kV电动机安装尺寸及公差
单位为毫米
安装尺寸及公差
外形尺寸
机 极
Kb
Ga
H
B
E
F
号 数 基本 A 基本
C
D
座
极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本极限 基本 极限 位置度 AC HD
AD
极限尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 公差
28 +0.52 35
355 400 450 500 1.0
355 46 630 ± 1.4 900 ±1.4 315
100 110 +0.013 210 120 130
28 0.052 0 90
1100 1170|1890 800 115013301980 850 1300 1475 2180 900
0
+0.035
335
400 4 8 710
1000
100 109 0.20 119
±1.75
1120 ±1.75 355
4 68
450 500 4 900
800
±0.57 32
0
52.0M 1420 1 665 2 550 965
475 ±4.0
1250
250
+0.62
140
36 0.062 138 128
O
1
O
42
150 +0.040
+0.015
1600 1850 29001100 1800 205031001200
1000 ±2.10 1400 ±2.1 500
560 630 4 1120
147 0.30 560 157
1
160 170 180
68
300 ±0.65 40
48
1600
530
630
45
165
68
G=D-GE，GE的极限偏差为*+g.20 K孔的位置度公差以轴仲的轴线为基准。
