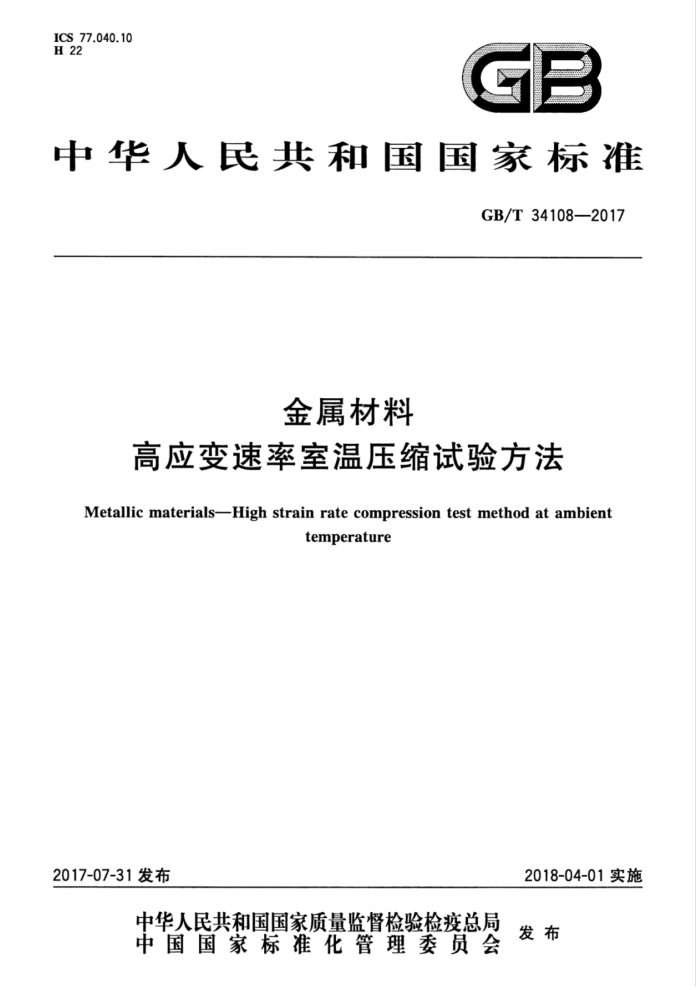

ICS 77.040.10 H 22
GB
中华人民共和国国家标准
GB/T34108—2017
金属材料
高应变速率室温压缩试验方法
Metallic materialsHigh strain rate compression test method at ambient
temperature
2017-07-31发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34108—2017
目 次
前言引言 1范围 2 规范性引用文件 3 术语和定义 4 符号和说明 5 试验原理 6 试验设备
ⅢI TV
试样试验程序试验数据处理
2 8
9
10试验报告附录A（规范性附录） 分离式霍普金森压杆系统附录B（规范性附录） 数据测试系统. 附录C（资料性附录） 人射波、反射波和透射波起点的确定方法附录D（资料性附录） 高应变速率室温压缩试验数据处理方法附录E（资料性附录） 高应变速率室温压缩试验示例附录F（资料性附录） 高应变速率室温压缩试验测试异常示例
11
13 14 16 19 GB/T 34108—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：中国工程物理研究院总体工程研究所、钢研纳克检测技术有限公司、中国科学技
术大学、西北工业大学、宝山钢铁股份有限公司、冶金工业信息标准研究院，
本标准主要起草人：钟卫洲、胡文军、高怡斐、胡时胜、徐伟芳、郭伟国、方健、董莉。
Ⅲ GB/T34108—2017
金属材料
高应变速率室温压缩试验方法
1范围
本标准规定了金属材料高应变速率压缩试验方法的术语和定义、符号和说明、试验原理、试验设备、 试样、试验程序、试验数据处理和试验报告等。
本标准适用于室温下金属材料在10°s-1～10*s-1应变速率范围内压缩应力-应变曲线等力学性能的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2975钢及钢产品力学性能试验取样位置及试件制备 GB/T7314金属材料室温压缩试验方法 GB/T10623金属材料力学性能试验术语 GB/T13992金属粘贴式电阻应变计 GB/T32967.1金属材料高应变速率扭转试验第1部分：室温试验方法 JJG623 3电阻应变仪
3术语和定义
GB/T10623和GB/T32967.1界定的以及下列术语和定义适用于本文件。
3.1
弹性纵波elasticlongitudinalwave 质点运动方向与波传播方向平行的弹性应力波。
3.2
纵波波速 longitudinalwavevelocity Cb 弹性纵波波阵面的传播速度。
3.3
分离式霍普金森压杆splitHopkinsonpressurebar 一种用于测试高应变速率下试样压缩应力-应变曲线等力学性能的霍普金森杆。
3.4
波导杆 barforwavetransmit 试验装置中的输人杆和输出杆，用于弹性应力波的传导，实现对试样的加载。
1 GB/T34108—2017
3.5
输入杆 Finputbar 试验装置中用于传导人射波和反射波信号的波导杆。
3.6
输出杆 outputbar 试验装置中用于传导透射波信号的波导杆。
.
3.7
撞击杆striker 试验装置中撞击输人杆的短杆，用于在波导杆中产生弹性应力波。
3.8
吸收杆 absorption bar 试验装置中用于吸收输出杆动能的金属杆。
.
4 符号和说明
本标准使用的符号及其说明见表1。
表1符号和说明
符号
单位
说明
分离式霍普金森压杆试验系统 mm 输入杆中应变计中心离试样端的距离 mm 输出杆中应变计中心离试样端的距离 mm/ms 波导杆中纵波波速 g/mm 波导杆材料的密度 mm 波导杆半径 mm 波导杆直径 MPa 波导杆材料的弹性模量
a1 a2 Cb pb rb d Eb L
波导杆的长度
mm mm 撞击杆、输人杆和输出杆的长度
L,L,L
MPa 波导杆中的应力 MPa 波导杆材料的屈服强度 mm/ms 撞击速度 mm/ms 撞击杆允许的最大速度
Rb R. 0 Umax
试样
l ro do p. c.
mm 试样初始长度 mm 试样初始半径
试样初始直径
mm g/mm 试样材料的密度 mm/ms 试样中弹性纵波波速
2
