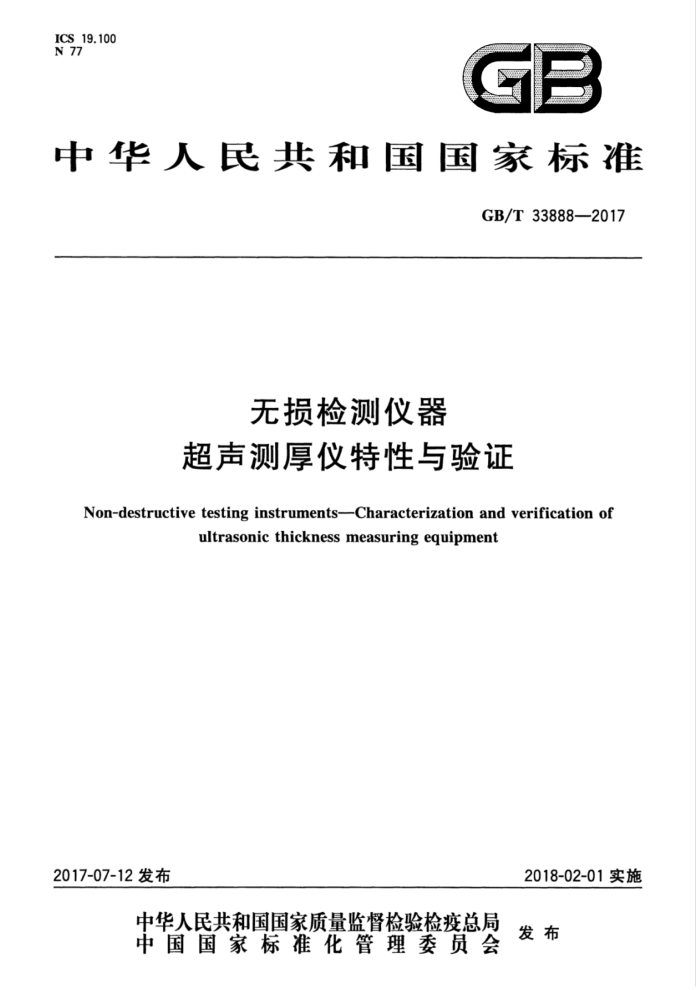

ICS_19.100 N 77
GB
中华人民共和国国家标准
GB/T33888—2017
无损检测仪器
超声测厚仪特性与验证
Non-destructivetestinginstruments-Characterization and verification of
ultrasonic thickness measuring equipment
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33888—2017
目 次
前言 1 范围 2规范性引用文件 3 术语和定义
IⅢ
通用要求超声测厚设备技术规范 5.1 通用条件 5.2 通用属性 5.3 显示 5.4 发射器 5.5 接收器 5.6 其他信息 6校准试块 6.1 通用条件 6.2 材料
4 5
.
6.3 形状和尺寸超声测厚设备的性能要求 8 探头 9 第1组测试 9.1 基本要求 9.2 第1组测试的设备要求 9.3 温度稳定性 9.4 低电量警告 9.5 电源工作时间 9.6 工作电压范围 9.7 工作电流范围 9.8 工作温度范围 9.9 脉冲重复频率，PRF 9.10 发射脉冲形状，上升时间和峰值电压 9.11 接收器工作频率范围 9.12 最小和最大测量厚度 9.13 精度和分辨力 9.14 声速范围设定（校准）
7
.....
S
I GB/T33888—2017
9.15 校准机制 9.16 校准设置存储 9.17 数据存储 9.18 打印 9.19 显示和调用 9.20 显示响应时间 10第2组测试
10 10
10 10 11 11 11 11 11 11 11 11 11 12 12
10.1 通用技术 10.2 第2组测试的设备要求 10.3 通用特性 10.4 - 般机械状况和外部情况 11 第3组测试 11.1 通用技术 11.2 般机械状况和外部情况 11.3 校准机制 11.4 校准设置存储 11.5 数据存储
Ⅱ GB/T33888—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准主要起草单位：汕头市超声仪器研究所有限公司、深圳国技仪器有限公司、辽宁仪表研
究所。
本标准主要起草人：谢晓宇、郭冰、徐波、王琳。
Ⅲ GB/T33888—2017
无损检测仪器超声测厚仪特性与验证
1范围
本标准规定了用于评估脉冲回波超声测厚仪器性能的方法和验收规范。 本标准包括直（数字）读式和波形显示类型，使用单探头或双晶探头。 本标准适用于GB/T27664系列标准中用于测厚设备的验证。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699优质碳素结构钢 GB/T12604.1无损检测 术语超声检测 GB/T27664.2无损检测超声检测设备的性能与验证第2部分：探头
3术语和定义
GB/T12604.1界定的术语和定义适用于本文件。
4通用要求
超声测厚设备应满足下列条件： a) 超声仪器和探头应符合本标准的技术要求： b) 具备ISO9001认证的组织发出的符合性声明，或是超声仪器产品质量监督检测中心等组织发
出的检测合格证，或是内部检验的测试报告； c) 超声仪器和探头应清楚标识制造商，型号和系列以及唯一的序列号； d) 特定型号和系列的超声设备的使用说明书； e) 根据本标准在制造商技术规范中明确相应型号和系列超声设备的性能指标。 注：制造商的技术规范不能完全构成b)所要求的检测认证。
超声测厚设备技术规范
5
5.1通用条件
针对某型号的超声测厚设备，其技术规范应至少应包含5.2～5.5所列信息。根据第7章进行的测试获得的数值作为标称值和公差。 5.2通用属性
详细说明如下：
1 GB/T33888—2017
a) 尺寸； b) 重量（操作状态）； c) 电源类型； d) 探头插座类型； e) 电池工作时间（新电池，在指定工作周期之内的最大耗电量）； f) 在温度和电压（市电和/或电池）范围内，操作应符合技术规范。如需预热，需说明预热时间； g) 电池低电量指示（超声仪器不能工作时）； h) 脉冲重复频率（PRF）（档位和/或可变范围）； i) 如可能的话，当测量值超出公差值，应监控输出予以标识； j) 设备能否穿过涂层进行测量； k) 对给定材料能进行最小和最大厚度测量。 注：最小测量厚度为0是不能被验证的，因此不做具体规定。 1) 精度和分辨力应精确到毫米。
5.3显示
详细说明如下： a) 显示器类型（字母数字式或图像式，是否为LED，LCD或CRT）： b) 字母数字式显示器尺寸； c) 图像显示器尺寸。
5.4发射器
详细说明如下： a）发射脉冲形状； b) 设定每种脉冲能量输出，连接到一个指定的探头或一个模拟负载：
1）发射脉冲电压（峰-峰)； 2） 脉冲上升时间； 3） 脉冲持续时间（方波，可设置脉冲持续时间的范围）。
5.5接收器
详细说明如下： a） 用户选择增益控制的特性； b）操作的频率范围。
5.6 其他信息
除了5.2～5.5中给出的信息，原则上还应提供下列细节： a) 数据输出和存储设备（存储容量）； b) 校准设置的存储； c) 校准装置 d) 显示和回调设备； e) 显示响应时间； f) 显示波形的像素； g) 打印输出。 这些细节应包括采样率、脉冲重复频率的影响，以及采样率和响应时间的显示范围。
