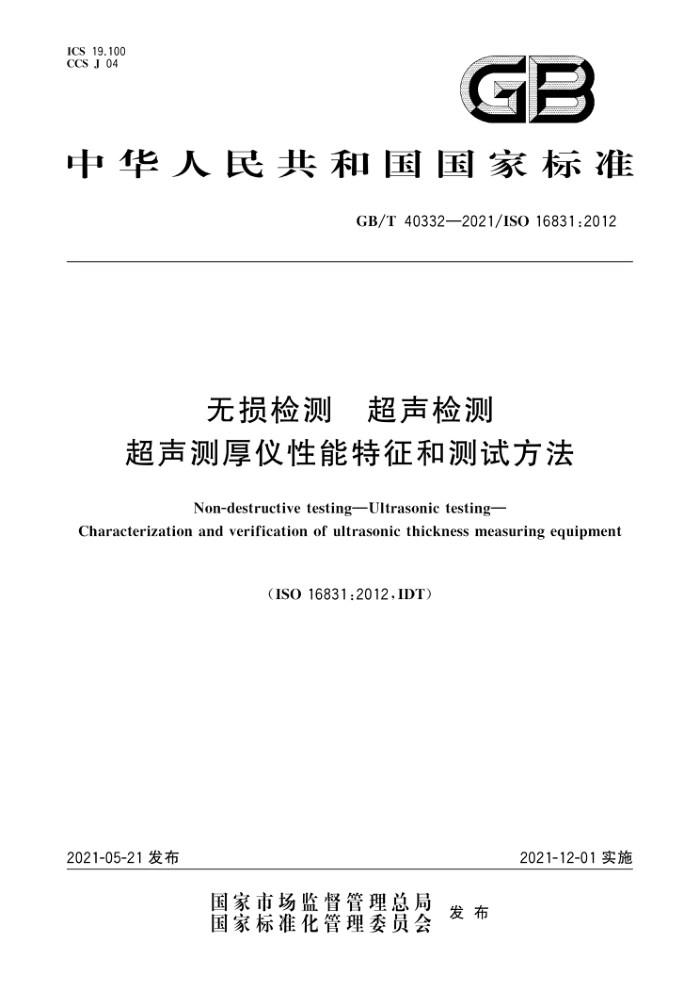

ICS 19.100 CCS J 04
GB
中华人民共和国国家标准
GB/T40332—2021/IS016831:2012
无损检测 超声检测
超声测厚仪性能特征和测试方法
Non-destructive testing-Ultrasonic testing-
Characterization and verification of ultrasonic thickness measuring equipment
(ISO16831:2012,IDT)
2021-12-01实施
2021-05-21发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40332—2021/ISO16831:2012
目 次
前言
H
范围 2 规范性引用文件 3 术语和定义
通用要求超声测厚仪制造商技术参数标准试块仪器性能要求
5
6
8 探头
第1组测试 10 第2组测试
9
11 11 13
第3组测试参考文献
11 GB/T40332—2021/ISO16831:2012
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO16831：2012《无损检测超声检测 超声测厚仪性能特征和测试方法》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T12604.1—2020无损检测术语超声检测（ISO5577：2017，MOD）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本文件起草单位：硕德（北京)科技有限公司、上海材料研究所、广东汕头超声电子股份有限公司超
声仪器分公司、艾因蒂克科技（上海)有限公司、中土木（北京)技术检测有限公司、中国航空工业集团公司北京长城计量测试技术研究所、贝克休斯检测控制技术（上海)有限公司、中国特种设备检测研究院、 中国计量科学研究院、海军航空大学青岛校区，
本文件主要起草人：香勇、黄隐、马君、韩丽娜、彭波、刘文超、詹俊生、陈新波、刘广华、李昆、钟德煌、 沈功田、杨平、田立忧。
II GB/T40332—2021/ISO16831:2012
无损检测超声检测
超声测厚仪性能特征和测试方法
1范围
本文件规定了脉冲回波超声测厚仪性能的测试方法和验收准则本文件适用于数字直读式和带A扫描波形显示的超声测厚仪，包括使用单探头和双晶探头测量。 本文件可用于EN12668覆盖的仪器在用于厚度测量时的性能测试。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO5577无损检测超声检测术语（Non-destructivetesting—UltrasonictestingVocabulary） EN1330-4无损检测术语第4部分：超声检测术语（Non-destructivetesting一Terminology）
Part 4: Terms used in ultrasonic testing)
EN10025-2结构钢的热轧产品第2部分：非合金结构钢的交货技术条件（Hotrolledproducts of structural steelsPart 2: Technical delivery conditions for non-alloy structural steels)
EN12668-2无损检测超声检测设备的性能与检验第2部分：探头（Non-destructivetesting Characterization and verification of ultrasonic examination equipment-Part 2:Probes)
3术语和定义
ISO5577和EN1330-4界定的术语和定义适用于本文件。
4通用要求
满足如下所有条件时超声测厚仪符合本文件： a） 超声波仪器和探头满足本文件的技术要求： b） 由经ISO9001认证的机构发出的符合性声明，或由符合ISO/IEC17050-1、ISO/IEC17050-2
机构出具的证明或由具备内部校准能力的机构出具的测试报告； c) 在超声测厚仪和探头上清楚地标注制造商、类型、型号和序列号： d) 提供专用类型和系列超声测厚仪的用户使用说明书； e） 专用类型和系列的超声测厚仪具备符合本文件性能的技术参数。 注：制造商的技术参数自身不能构成b)中要求的测量值。
5 超声测厚仪制造商技术参数
5.1概述
超声测厚仪制造商提供的技术规范应至少包含5.2至5.5的相关规定，按照第7章规定的测试方法
1 GB/T40332—2021/IS016831:2012
得到的数值应作为标称值，并注明公差。 5.2 通用属性
超声测厚仪通用属性要求如下： a) 尺寸； b) 重量（在工作状态）； c) 供电方式； d) 探头接口类型； e) 电池工作时间（使用全新电池，特定占空比并功耗最大时）； f) 符合技术参数的运行温度和电压范围（电源和/或电池），如需预热应给出预热时间： g) 超声测厚仪提示低电压指示形式； h) 脉冲重复频率（特定挡位和/或范围）； i) 如可能，具有报警输出； j) 超声测厚仪是否能穿透涂层测量； k) 指定材料的测量厚度范围；注：最小可测量厚度为零，无法验证，可不列出。 1) 最大允许误差和分辨力应以钢中纵波给出，单位为毫米。
5.3 3显示
应详细说明如下内容： a) 显示类型（段码字符或点阵图形、LED、LCD或CRT）； b) 段码字符显示的尺寸； c) 点阵图形显示的尺寸。
5.4发射器
应详细说明如下内容： a) 发射脉冲波形； b) 当连接到合适的指定探头或负载时，每个脉冲能量设置如下：
1） 脉冲电压(峰-峰值)；
脉冲上升时间； 3) 脉冲宽度范围（方波时，脉冲宽度调节范围）。
2)
5.5 5接收器
应详细说明如下内容： a) 用户所选增益特性； b）工作频率范围。
5.6 5其他
除了符合5.2至5.5规定的信息外，宜提供如下详细信息： a) 数据输出和存储容量（内存储器容量）； b) 核查结果保存； c) 核查方法； d) 显示和回放； 2 ICS 19.100 CCS J 04
