ICS_ 53.100 P 97
GB

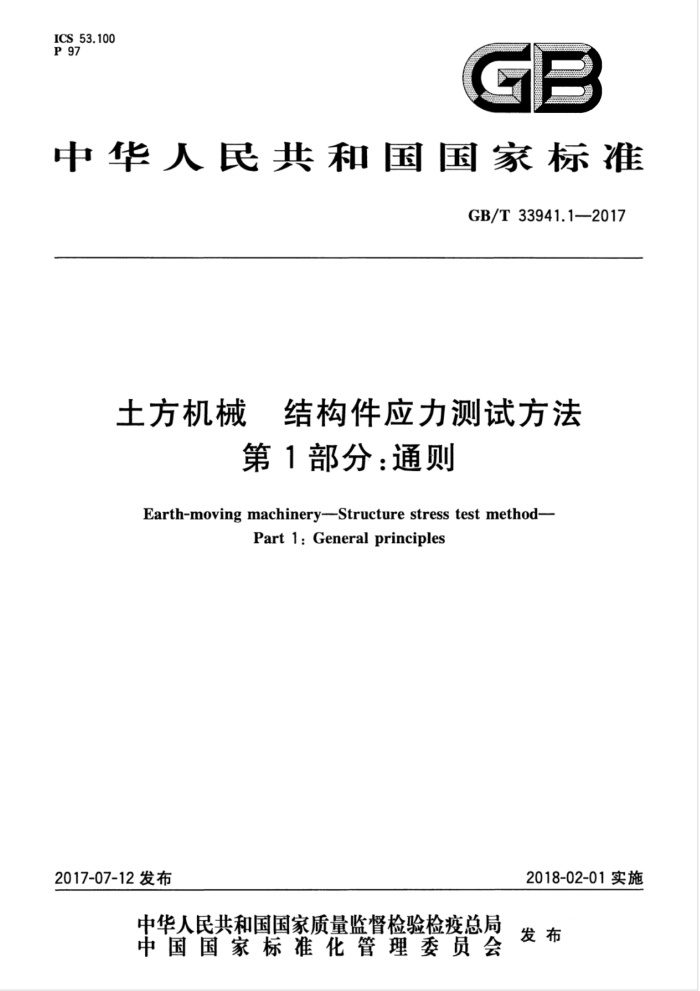

中华人民共和国国家标准
GB/T33941.1—2017
土方机械 结构件应力测试方法
第1部分：通则
Earth-moving machinery-Structure stress test method-
Part 1:Generalprinciples
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33941.1—2017
前言
GB/T33941《土方机械 结构件应力测试方法》分为3个部分：第1部分：通则；第2部分：装载机机架一第3部分：装载机、挖掘机和挖掘装载机的工作装置和附属装置。 本部分为GB/T33941的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334)归口。 本部分负责起草单位：厦门市产品质量监督检验院[国家场（厂)内机动车辆质量监督检验中心」、厦
门威迪思汽车设计服务有限公司、天津工程机械研究院等。
本标准参加起草单位：福建晋工机械有限公司、厦门理工学院。 本部分主要起草人：王一峰、庄鸿辉、韩锋钢、俞明欢、赵家宏、蔡樱晖、尚海波、吕志忠。
I GB/T33941.1—2017
土方机械结构件应力测试方法
第1部分：通则
1范围
GB/T33941的本部分规定了土方机械进行结构件应力测试的术语和定义、测试原理、测试仪器及设备/设施、测试条件、测试点及贴片形式、测试步骤、数据处理和测试报告等。
本部分适用于GB/T8498所定义的土方机械机器族结构件应力的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T8498土方机械基本类型识别、术语和定义 GB/T13992 2金属粘贴式电阻应变计 GB/T18577.1土方机械尺寸与符号的定义第1部分：主机 GB/T18577.2土方机械尺寸与符号的定义第2部分：工作装置和附属装置 GB/T21153 3土方机械尺寸、性能和参数的单位与测量准确度 GB/T21154 土方机械整机及其工作装置和部件的质量测量方法 GB/T22315 金属材料弹性模量和泊松比试验方法 JB/T6261电阻应变仪技术条件 JJG623 3电阻应变仪检定规程
3术语和定义
GB/T8498、GB/T13992、GB/T18577.1和GB/T18577.2界定的以及下列术语和定义适用于本文件。 3.1
结构件structure 主机、工作装置/附属装置中起连接、支撑和（或）传递载荷作用，承受机器运动过程和（或)作业过程
载荷的金属部件。
注：土方机械结构件一般包括主机机架、司机保护结构、工作装置/附属装置等部件。
3.2
应力 stress 材料由于受外因而发生形变时，在材料内部会产生大小相等但方向相反，用于抵抗外力的反作
用力。 3.2.1
应力测试 stresstest 通过对机器在工作状态下结构件的应变进行测量，并计算出应力的过程。
1
