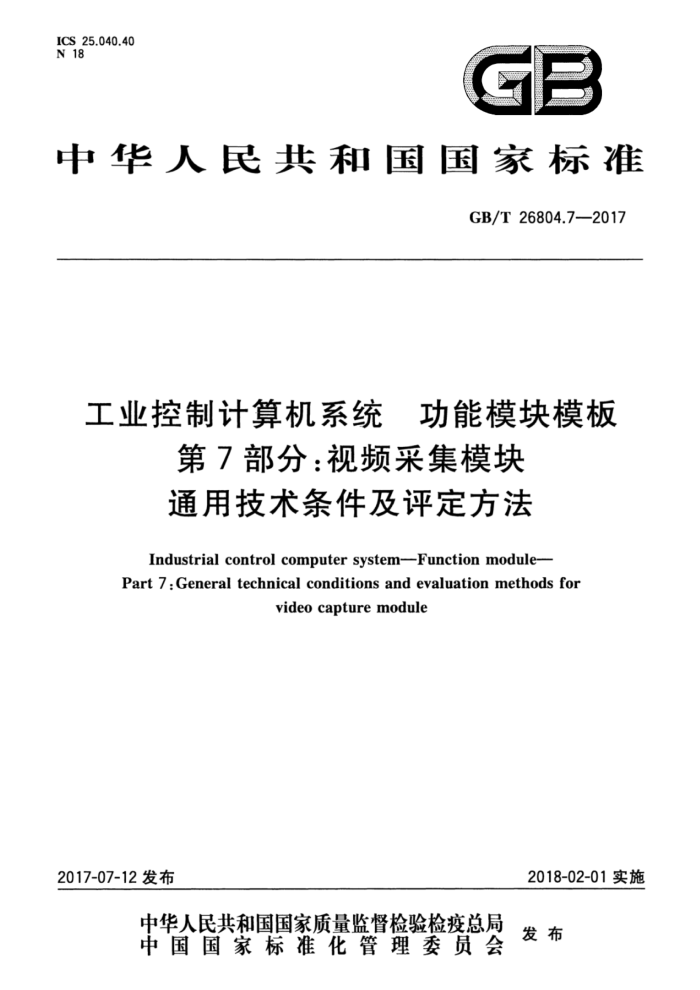

ICS 25.040.40 N 18
I
中华人民共和国国家标准
GB/T26804.7—2017
工业控制计算机系统 功能模块模板
第7部分：视频采集模块通用技术条件及评定方法
Industrialcontrolcomputersystem-Functionmodule- Part 7:General technical conditions and evaluation methods for
videocapturemodule
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26804.7—2017
目 次
前言 1 范围 2 规范性引用文件 ... 3术语和定义、符号和缩略语
分类 4.1 按用途分类 4.2按视频信号输输出接口分类 4.3 按照视频信号源分类 4.4 按照视频压缩方式分类 4.5 按照安装链接方式分类工作环境条件要求 6.1 基本要求 6.2 结构尺寸和外观要求 6.3 环境适应性要求 6.4 电磁兼容性要求 6.5 其他要求试验方法 7.1 试验条件 7.2 基本要求检查 7.3 机构尺寸和外观检查 7.4 环境适应性检查 7.5 电磁兼容性检查 7.6 其他要求试验检验规则 8.1 检验分类 8.2 型式检验 8.3 出厂检验 8.4 随机抽样检验标志、包装、贮存和使用说明书
4
5
6
7
8
9
10 10 10 11 11
9.1 标志 9.2 包装 9.3 贮存· 9.4 使用说明书 GB/T 26804.7—2017
前言
GB/T26804《工业控制计算机系统 功能模块模板》分为以下几部分：
第1部分：处理器模板通用技术条件；一第3部分：模拟量输入输出通道模板通用技术条件；一第4部分：模拟量输人输出通道模板性能评定方法；一第5部分：数字量输入输出通道模板通用技术条件；一第6部分：数字量输人输出通道模板性能评定方法；一第7部分：视频采集模块通用技术条件及评定方法。 本部分是GB/T26804的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：研祥智能科技股份有限公司、西南大学、厦门安东电子有限公司、杭州盘古自动化
系统有限公司、西安东风机电有限公司、南京优倍电气有限公司、重庆市伟岸测器制造股份有限公司、重庆宇通系统软件有限公司、北京研华兴业电子科技有限公司。
本部分主要起草人：庞观士、任军民、潘东波、张新国、肖国专、郭豪杰、邢江林、屈科兵、许宁、董健、 唐田、欧文辉、岳周、刘学东、阮赐元、吕春放、卜琰、李振中、祝培军、祁虔。
I GB/T26804.7—2017
工业控制计算机系统功能模块模板
第7部分：视频采集模块通用技术条件及评定方法
1范围
GB/T26804的本部分规定了工业控制计算机系统功能模块视频采集模块的分类、技术要求、试验方法、检验规则及标志、包装、贮存等。
本部分适用于工业控制计算机系统功能模块视频采集模块的设计、制造及验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB3836.15 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） GB3836.16 爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外） GB/T6882 声学声压法测定噪声源声功率级消声室和半消声室精密法 GB/T9254 信息技术设备的无线电骚扰限值和测量方法 GB/T9969 工业产品使用说明书总则 GB/T17212工业过程测量和控制术语和定义 GB/T17214.1—1998 工业过程测量和控制装置的工作条件第1部分：气候条件 GB/T17214.3—2000 工业过程测量和控制装置的工作条件第3部分：机械影响 GB/T17214.4—2005 工业过程测量和控制装置的工作条件第4部分：腐蚀和侵蚀影响 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5——2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试 GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T18271.3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验 GB20815-2006视频安防监控数字录像设备 GB/T26802.12011工业控制计算机系统通用规范 第1部分：通用要求
3术语和定义、符号和缩略语
3.1术语和定义
GB/T17212界定的以及下列术语和定义适用于本文件。为了便于使用，以下列出了GB20815-
1 GB/T26804.7—2017
2006中的一些术语和定义。 3.1.1
视频采集模块 videocapturemodule 将视频信号或者视频音频混合信号经过采样和解码后，再按要求编码成视频数据输入计算机处理、
存储，实现这样功能的电路。 3.1.2
视频采集卡videocapturecard 视频采集卡是视频采集模块的特殊载体形式，通过工业标准总线与计算机系统实现连接。
3.1.3
图像质量 tvideo imagequality 图像信息的完整性，包括图像顿内对原始信息记录的完整性和图像顿间连续性的完整性。它通常
按照如下指标进行扫描：像素构成、信噪比、原始完整性（如色彩还原、位置毗邻关系、运动关系等）。
[GB20815—2006定义3.2] 3.1.4
数字图像格式 videodataformat 单顿数字图像的像素总数，如320×240，352×288，640×480，704×576，768×576等。 ［GB20815—2006，定义3.3]
3.1.5
分辨率 resolution 分辨率指数字录像设备回放出来的一顿图像能被人眼分辨出的像素数。 [GB20815—2006，定义3.4]
3.1.6
图像的连续性 videocontinuity 符合人眼视觉暂留特性的图像中活动内容的连贯性和流程性。 [GB20815—2006，定义3.9]
3.1.7
顿率framerate 记录和回放的图像序列中每秒所包含的图像数。 [GB20815—2006，定义3.10]
3.1.8
压缩比 compressionratio 数字信号压缩处理前后的数据量之比。 [GB20815—2006，定义3.11]
3.1.9
码流datarate 比特率bitrate 指视频文件在单位时间内使用的数据流量，二进制连续数据流。码流的大小用码率（比特率）来表
示，它是指每秒钟通过指定端口的二进制连续数据流的数量。
[GB20815—2006，定义3.12]
3.2 2符号和缩略语
下列符号和缩略语适用于本文件。
2 GB/T26804.7—2017
HDMI（HighDefinitionMultimediaInterface）高清晰度多媒体接口 MiniPCI缩小规格PCI PCI（PeripheralComponentInterconnect）局部总线接口 PCI-E(PCI-Express)PCI扩展总线接口 PC104工业计算机104总线 USB（UniversalSerialBus）通用串行总线 VGA（VideoGraphicsArray）视频图形阵列 1394接口（InstituteofElectricalandElectronicsEngineers，IEEE1394）电气和电子工程师协会，
IEEE1394
4分类
4.1按用途分类
可以分为广播级视频采集模块、专业级视频采集模块和民用级视频采集模块。 4.2按视频信号输入输出接口分类
可分为1394视频采集模块、USB视频采集模块、HDMI视频采集模块、VGA视频采集模块、PCI 视频采集模块、PCI-E视频采集模块、PC104、MiniPCI等。 4.3按照视频信号源分类
可分为数字视频采集模块（使用数字接口）和模拟视频采集模块。 4.4按照视频压缩方式分类
可分为软解压模块（消耗计算机内部资源）和硬解压模块。
4.5按照安装链接方式分类
可分为外置视频采集模块（盒）和内置式视频采集模块（卡）。
5工作环境条件
O
视频采集模块的正常工作环境条件：温度：0℃~60℃ 相对湿度：20%~95%，非凝露大气压：86kPa~106kPa 其他特殊情况，应由产品标准或产品资料给出。
6要求
6.1基本要求 6.1.1总线
视频模块可采用的总线包括：PCI、PCI-E、PC104等。本标准不对具体的设计总线做出规定，但产品所采用的总线应在产品标准中明确，并在产品技术文件中明示。
3 GB/T26804.7—2017
6.1.2视频信号
视频模块可采用的视频信号包括：标准PAL、NTSC等。本标准不对具体的视频信号做出规定，但产品所采用的视频信号应在产品标准中明确，并在产品技术文件中明示。 6.1.3分辨率
视频模块可采用的分辨率包括：768X576、720X576、720X480、640X480等。本标准不对具体的分辨率做出规定，但产品所支持的分辨率应在产品标准中明确，并在产品技术文件中明示。 6.1.4图像格式
视频模块可采用的图像格式包括：RGB32bit、RGB24bit；YUV4：3：2；黑白Y8bit等。本标准不
对具体的图像格式做出规定，但产品所支持的图像格式应在产品标准中明确，并在产品技术文件中明示。 6.1.5音频输入
视频模块可采用的音频输入包括：S/PDIF、HDMI等。本标准不对具体的音频输入做出规定，但产品所支持的音频输人应在产品标准中明确，并在产品技术文件中明示。 6.1.6功耗
视频模块功耗描述方式：12V的小于6W、3.3V的小于6.6W、5V的小于5W、一5V的小于0.2W 等。本标准不对具体的功耗做出规定，但产品实际功耗应在产品标准中明确，并在产品技术文件中明示。 6.1.7操作系统
视频模块支持的操作系统包括：Windows/Linux等。本标准不对具体的操作系统做出规定，但产品所支持的操作系统应在产品标准中明确，并在产品技术文件中明示。 6.2结构尺寸和外观要求 6.2.1结构尺寸
视频采集模块的外形尺寸由产品标准确定。总线连接器的规格和引脚排列应符合所采用的总线规范的规定。 6.2.2外观
外观应符合下列基本要求： a）视频采集模块的外观应光洁、无划痕、无断裂、无机械损伤，元器件和固件不应松动和脱落，插
件应可靠接触； b）视频采集模块表面的型号、文字、符号应字迹清晰，无损伤、无脱字。
6.3环境适应性要求 6.3.1环境温度影响
根据视频采集模块安装环境条件，应能承受在GB/T17214.1一1998中表1的温度要求，当温度在其范围内变化时，视频采集模块应能正常工作。
4
