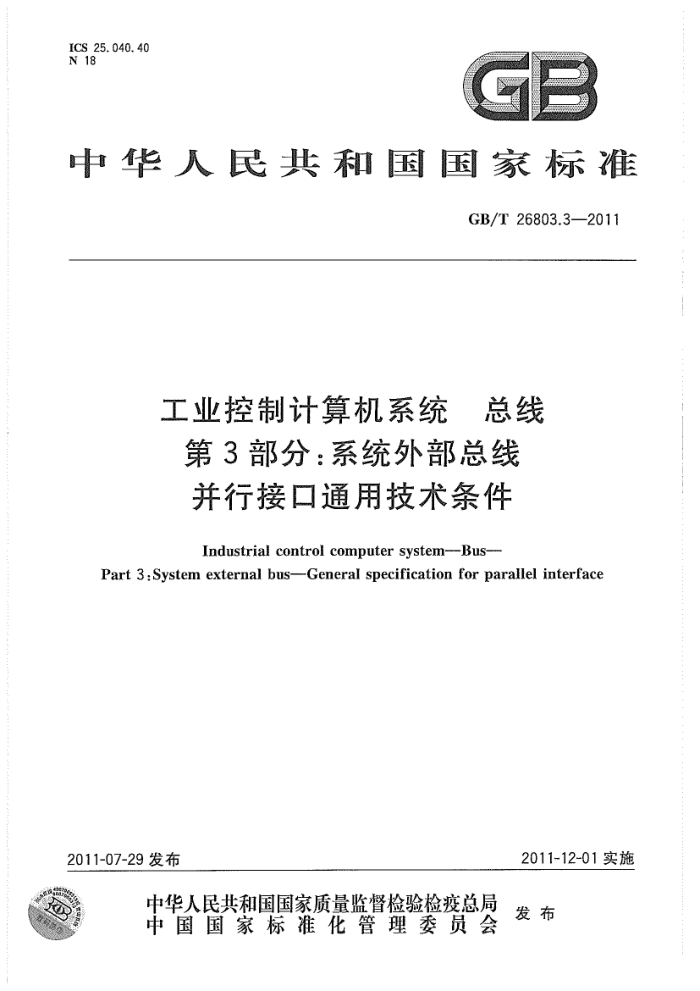

ICS 25. 040. 40 N 18
中华人民共和国国家标准
GB/T 26803.3—2011
工业控制计算机系统 总线第3部分：系统外部总线并行接口通用技术条件
Industrial control computer system--Bus-
Part 3 :System exterual bus--General specification for parallel interface
2011-12-01实施
2011-07-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 26803.3-—2011
目 次
前言 1 范围 2 规范性引用文件
术语和定义 4 并口工作模式 4.1兼容模式 . 4.2 半字节模式 4.3 字节模式 4. 4 EPP 模式 4.5 ECP模式 4.6 IEEE-1284并口模式
3
+++.
:
设计要求 5.1 外观 5.2 材料 5.3 连接紧固性要求 5. 4 防护要求 5.5布局要求 5.6互换性 6性能要求 6.1 并行接口电气特性 6.2 连接器 6.3 信号分配 6.4 信号定义· 6.5 1EEE1284延伸性请求值 6.6 电缆· 6.7 安全设计要求…· 6.8 电磁兼容抗扰度· 6.9环境影响 6.10# 抗运输环境影响 6.11 抗腐蚀性气体性能 6.12 防爆要求参考文献
5
.
...
..
..
10 12 13 13 14 15 16 16 16 17
图 1 IEEE1284-A连接器尺寸图2IEEE1284-B连接器尺寸图3IEEE1284-C连接器尺寸图4电缆组成
5
13 GB/T 26803.3--2011
表 1 IEEE-1284并口模式表 2 IEEE1284-A连接器信号分配表3 IEEE1284-B连接器信号分配表4 IEEE1284-C连接器信号分配表 5 IEEE1284延伸性请求值--位分配表表6元器件额定值
X
W
·
12 13
PP-. GB/T 26803.3---2011
前言
GB/T26803《工业控制计算机系统总线》分为以下部分：
第1部分：总论; 第2部分：系统外部总线 串行接口通用技术条件；第3部分：系统外部总线并行接口通用技术条件。
本部分是GB/T26803的第3部分。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本部分负责起草单位：深圳市研祥通讯终端技术有限公司。 本部分参加起草单位：北京研华兴业电子科技有限公司、南京菲尼克斯电气有限公司、西南大学、中
国计算机学会工业控制计算机专业委员会。
本部分主要起草人：陈志列、张景庆。 本部分参加起草人：刘永池、刘学东、刘朝晖、马飞、张伟艳、刘鑫、吕静、张渝、黄巧莉、杨颂华、
赵亦欣、杨孟飞。
[I 0 GB/T 26803.3--2011
工业控制计算机系统总线第3部分：系统外部总线
并行接口通用技术条件
1范围
GB/T26803的本部分规定了工业控制计算机系统的系统外部总线并行接口设计要求、性能要
求等。
本部分适用于工业控制计算机系统使用并行接口和打印机或各种外部设备之间的互连。 2规范性引用文件
下列文件中的条款通过GB/T26803的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB3836.1--2010爆炸性环境第1部分：设备通用要求（IEC60079-0:2007,MOD） GB 4208—-2008外壳防护等级（IP代码)(IEC60529：2001,IDT) GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010
1:2001,IDT)
GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17214.1一1998工业过程测量和控制装置工作条件第1部分：气候条件（idtIEC60654-
1:1993)
GB/T17214.3-2000工业过程测量和控制装置的工作条件第3部分：机械影响（idtIEC 60654-3:1983)
GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2001， IDT)
GB/T 17626.3—2006 E 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4- 3:2002, IDT)
GB/T 17626. 4---2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000 4-4:2004, IDT)
GB/T 17626.5---2008 电磁兼容讠 试验和测量技术浪（冲击）抗扰度试验（IEC 61000-4-5： 2005,IDT)
GB/T 17626.6-—2008 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000 4-6:2006,IDT)
GB/T 17626. 8--2006 电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001， IDT)
GB/T 17799.2---2003 3电磁兼容通用标推工业环境中的抗扰度试验（IEC61000-6-2：1999， IDT)
GB/T26802.1工业控制计算机系统通用规范第1部分：通用要求
1 :
GB/T 26803.3—2011
3术语和定义
GB/T26803.1确立的以及下列术语和定义适用于本部分。
3. 1
双向操作 bidirectional operation 外设和主机都用正向和反向通道通信。半字节和字节模式与兼容模式联合提供双向操作，ECP和
EPP支持双向通信。 3.2
Centronics 接 Centronics interface
并行接口的流行名称，被并行打印机是做并口接口被多数“MS-DOS compatible"个人电脑支持。该名称出自引人该接口的打印机制造商Centronics Data Compu Corporation. 3.3
Centronics 连接器 Centronrces conneetor 36针带状接触型连接器，通常被打印机并行接口使用。该标准里参考IEEE 184-B连接器。
3.4
命令集 commant set 设备ID信息里
可以用该字段报告它支
0
持的页面描述语言 3. 5
兼容设 chmpatible device 支持任伺指范围的流
中用设备仅在兼容模式下可以
在
互操作。 3.6
三
适用设备 compliant devic 设备支持
之间变的协商阶段。
类电
3.7
设备驱动 device dr ver 运行在主机里管发送和从外设接受信息的程序。
3.8
a
S
设备 ID device ID 用于识别外设制造商，命令集和型号的结构化的，可变长度ASG码消息。也可包括附加的信息。
OU
M
3.9
正向通道forward channel 从主机到外设的数据通路。
3. 10
主机host 个设备，典型如个人电脑，控制与其相连的外设的通讯。
3. 11
IEEE 1284-A 连接器IEEE 1284-A connector 25针 D型连接器插头或插座。用于 MS-DOS compatible PC并行接口。
3. 12
IEEE 1284-B 连接器IEEE 1284-B connector 36针带状连接器A插头或插座。也称为Centronics连接器。
2
