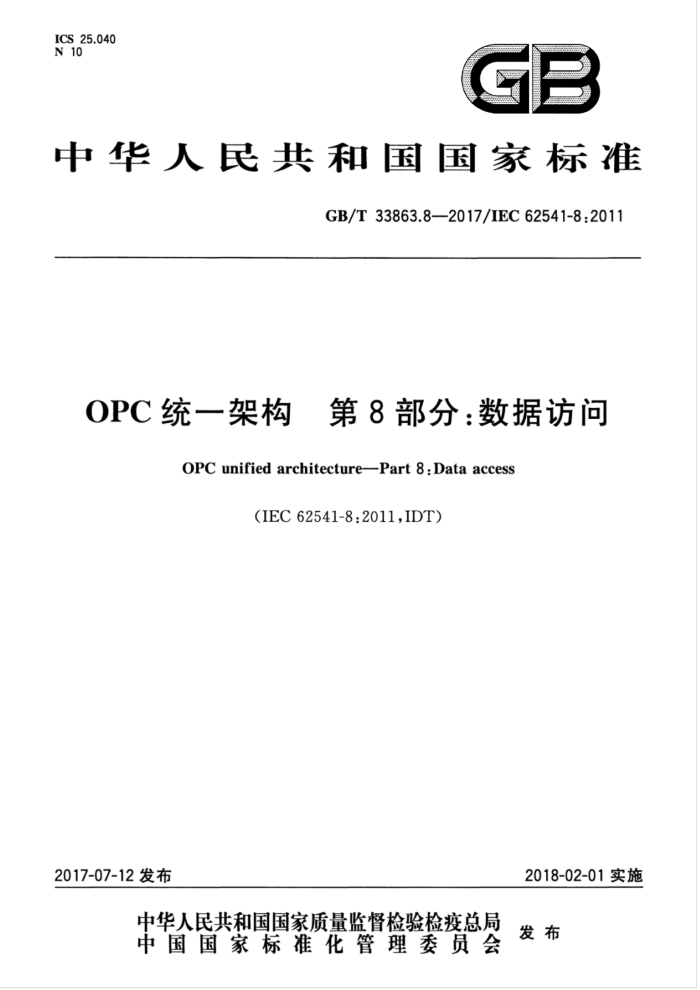

ICS _25.040 N10
GB
中华人民共和国国家标准
GB/T33863.8—2017/IEC62541-8.2011
OPC 统一架构 第8部分：数据访问
OPC unified architecture-Part 8 :Data access
(IEC62541-8:2011,IDT)
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33863.8—2017/IEC62541-8:2011
目 次
前言引言 1 范围 2 规范性引用文件 3术语、定义、缩略语
II IV
3.1 术语和定义 3.2 缩略语概念模型 5.1 概述 5.2变量类型 5.2.1DataltemType 5.2.2AnalogltemType 5.2.3 DiscreteltemType 5.3 地址空间模型 5.4 数据项的属性 5.5 特性数据类型 5.5.1 概述 5.5.2 范围 5.5.3 EUInformatior 服务的数据访问特定用法 6.1 概述 6.2 PercentDeadband 6.3 数据访问状态码 6.3.1 概述 6.3.2 操作级别结果代码 6.3.3 LimitBits 6.3.4 SemanticsChanged
4
5
6
图1 与自动化数据链接的OPC数据项图2数据项数据类型层次图3数据项在地址空间中的表示
..
:
表1DataItemType定义表2AnalogItemType定义表3DiscreteltemType定义 GB/T33863.8—2017/IEC62541-8:2011
表4 4TwoStateDiscreteType定义表5 MultiStateDiscreteType定义表6 范围数据类型结构表 7 范围定义. 表8 ：EUInformation数据类型结构 . 表 9 EUInformation定义表10 BAD数据质量的操作级别结果编码表11 UNCERTAIN数据质量的操作级别结果代码表12 GOOD数据质量的操作级别结果代码：
.
I
.*
....
10 10 11
Ⅱ GB/T33863.8—2017/IEC62541-8:2011
前言
GB/T33863《OPC统一架构》分为以下13个部分：
第1部分：概述和概念；第2部分：安全模型；第3部分：地址空间模型；第4部分：服务；第5部分：信息模型；
- -
-
第6部分：映射；第7部分：行规；第8部分：数据访问；第9部分：警报和条件；第10部分：程序；
一第11部分：历史访问；
第12部分：发现；第13部分：聚合。
本部分为GB/T33863的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分采用翻译法等同采用IEC62541-8：2011《OPC统一架构第8部分：数据访问》。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：机械工业仪器仪表综合技术经济研究所、重庆川仪自动化股份有限公司、上海自
动化仪表有限公司、北京三维力控科技有限公司、西南大学、中国烟草总公司职工进修学院。
本部分主要起草人：王成城、丁研、王德吉、王春喜、姚杰、张庆军、刘枫、张春庭、闫晓风、赵艳领。
I GB/T 33863.8—2017/IEC 62541-8;2011
引言
本部分为OPC统一架构应用开发者提供了规范。本标准给出了为开发标准接口而进行分析和设计的过程，该标准接口可加快由多个供应商完成的应用开发，并实现内部操作的无缝连接
艺 GB/T33863.8—2017/IEC62541-8:2011
OPC统一架构金 第8部分：数据访问
1范围
GB/T33863的本部分是整体OPC统一架构（OPCUA）系列标准的一部分，定义了与数据访问
(DA)相关的信息模型。它特别包括了数据访问、附加特性和其他信息与行为所需节点类和属性的变量类型和附加描述。
完整的地址空间模型，包括所有的节点类和属性在GB/T33863.3中规定。检测服务和访问数据在GB/T33863.4中规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC/TR62541-1OPC统一架构第1部分：概述和概念（OPCunfiedarchitecture--Part1： Overview and concepts)
IEC62541-3OPC统一架构 第3部分：地址空间模型（OPCunifiedarchitecture一Part3： Address Space model)
IEC62541-4OPC统一架构第4部分：服务（OPCunifiedarchitecture—Part4：Services） IEC62541-5OPC统一架构第5部分：信息模型（OPCunifiedarchitecture一Part5：
Information model)
3术语、定义、缩略语
3.1术语和定义
IEC/TR62541-1，IEC62541-3和IEC62541-4界定的以及下列术语和定义适用于本文件。 3.1.1
数据项dataltem 链接到任意的，实时自动化数据，即表示当前有效信息的数据。 注：这些数据例如：
一设备数据（如温度传感器）；一计算数据； —状态信息（打开/关闭，移动）；一动态变化系统数据（如股票报价）；一诊断数据。
-
3.1.2
模拟项analogItem 表示连续变化物理量的数据项。 注：典型的例子是温度传感器和压力传感器的值。OPCUA定义了一个具体的数据类型来识别模拟项。属性描述
了模拟项的可能范围。
1 GB/T33863.8—2017/IEC62541-8.2011
3.1.3
离散项discreteItem 只用于表示某个确定的可能值的数据的数据项。 注：指定的变量类型用于识别两个状态或多个状态的离散项。属性指定了这些状态的字符串值，
3.1.4
工程单位engineeringUnits 表示连续变化的物理量的模拟项的度量单位（如长度、质量、时间、温度）。 注：本部分定义了关于数据项值的单位，以及常规工作下获得的最高和最低值的特性。
3.2缩略语
以下缩略语适用于本文件。 DA：数据访间(DataAccess) EU：工程单位（EngineeringUnit) UA：统-一架构(UnifiedArchitecture)
4概念
数据访问处理OPCUA服务器中自动化数据的表示和使用。 自动化数据可以在OPCUA服务器或与OPCUA服务器直接连接的I/O卡中定位。它还可以通过
子服务器或其他设备定位，如控制器和输入/输出模块，通过现场总线或其他通信链接进行串行链路连接。 OPCUA数据访问服务器提供一个或多个OPCUA数据访问客户端，其自动化数据是透明访问的。
自动化数据实例的链接称为数据项。提供哪些类别的自动化数据完全取决于供应商。图1说明了的OPCUA服务器的地址空间如何包含不同范围的数据项。
OPCUA服务器
Root
具有数据项的地址空间
(x) (v)
E (x)2
500
400 300
图1与自动化数据链接的OPC数据项
2
