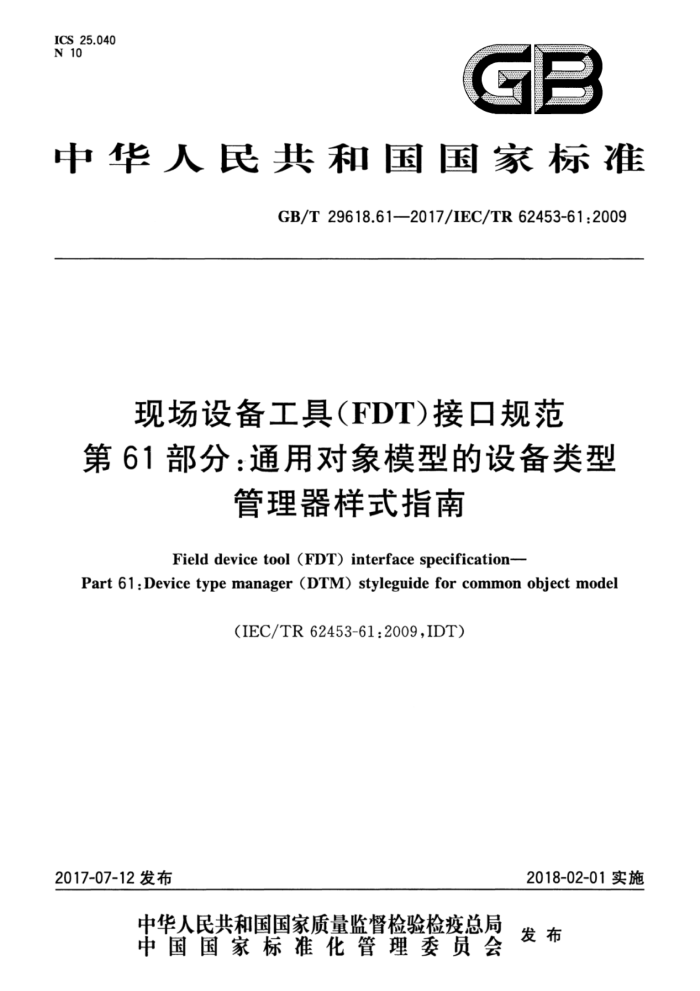

GB/T29618.61—2017/IEC/TR62453-61:2009
现场设备工具（FDT)接口规范第61部分：通用对象模型的设备类型
管理器样式指南
Fielddevicetool(FDT)interfacespecification-
Part 61:Device type manager (DTM) styleguide for common object model
(IEC/TR 62453-61:2009,IDT)
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29618.61—2017/IEC/TR62453-61:2009
目 次
前言引言 1
范围 2 规范性引用文件 3 术语和定义、符号和缩略语· 3.1 术语和定义 3.2 符号和缩略语 3.3 约定 4 DTM用户界面设计原则 5 FDT用户的获益 6DTM的功能 6.1 概述 6.2 “主操作”功能 6.3 在线参数配置和离线参数配置功能 7DTM用户界面 7.1 目标 7.2 一般行为 7.3 MSAA 7.4 样式
...
..
7.5 参数处理 DTM功能的表述 9 DTM行为 9.1 修改变量参数值之后关闭用户 修改参数值的用户界面关闭..... 9.2 数据集 9.3 在线参数化/数据来源：设备 9.4 离线参数化/数据来源：数据集 9.5 错误处理 9.6 通信 9.7 访问权限 9.8 本地化 9.9 文档 9.10 安装和卸载参考文献
12
8
16
.+
18
18
18 19 19 20 20 20 21 21 21
23 GB/T29618.61—2017/IEC/TR62453-61:2009
前言
GB/T29618《现场设备工具（FDT)接口规范》暂分为以下几个部分：
第1部分：概述和导则；第2部分：概念和详细描述；
—第301部分：通信行规集成 FF现场总线规范；
第302部分：通信行规集成 通用工业协议； —第303-1部分：通信行规集成PROFIBUS现场总线规范；
第303-2部分：通信行规集成PROFINET输人输出接口规范；第306部分：通信行规集成 INTERBUS现场总线规范；第309部分：通信行规集成 HART现场总线规范；第315部分：通信行规集成 MODBUS现场总线规范；第41部分：对象模型行规集成通用对象模型；
-
-
第501部分：通用对象模型的通信实现FF现场总线规范； -第502部分：通用对象模型的通信实现通用工业协议；第503-1部分：通用对象模型的通信实现PROFIBUS现场总线规范； -第503-2部分：通用对象模型的通信实现 PROFINET输入输出接口规范；第506部分：通用对象模型的通信实现INTERBUS现场总线规范；一第509部分：通用对象模型的通信实现 HART现场总线规范；第515部分：通用对象模型的通信实现 MODBUS现场总线规范；
-
-
-
第61部分：通用对象模型的设备类型管理器样式指南。
-
本部分为GB/T29618的第61部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC/TR62453-61：2009《现场设备工具（FDT)接口规范第61部分：
通用对象模型的设备类型管理器样式指南》。
根据GB/T1.1一2009，本部分对IEC/TR62453-61：2009做了下列编辑性修改：
更正了原文中附录B第2章中的节标号错误。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)负责归口。 本部分起草单位：西南大学、机械工业仪器仪表综合技术经济研究所、重庆川仪自动化仪表股份有
限公司、上海自动化仪表股份有限公司、中国四联仪器仪表集团、苏州美名软件有限公司、赫优讯（上海）自动化系统贸易有限公司、福建顺昌虹润精密仪器有限公司。
本部分主要起草人：杨阳、王春喜、汪烁、田英明、张庆军、刘进、吕亚军、李京、陈志扬、李涛、吕静。
I GB/T29618.61—2017/IEC/TR62453-61:2009
引 言
本部分是有关DTM用户接口设计规范，该规范针对在客户端/服务器架构中进行功能控制和数据访问的FDT组件开发者的。本部分旨在开发标准接口来促进不同制造商开发的组件之间无缝互操作。
DTM(设备类型管理器，DeviceTypeManager）是某种特定设备的软件组件，由设备制造商将 DTM软件和设备一起提供给用户。通过本部分中定义的FDT接口将DTM集成到工程工具下。该集成方法对所有的现场总线是开放的，因而满足在异构控制系统中集成不同的设备。
为了保证全工厂控制和自动化技术的一致性管理，在自动化整个生命周期中，把现场总线、设备和子系统进行大范围的、无缝化的、全面的集成工作是很必要的。因此该集成需要设备相应的组件有统一的外观。
GB/T29618.61在GB/T29618中的结构如图1所示。
第61部分 DTM风格向导
第41部分对象模型集成文件
图1GB/T29618系列中的第61部分
1 GB/T29618.61—2017/IEC/TR62453-61:2009
现场设备工具（FDT)接口规范第61部分：通用对象模型的设备类型
管理器样式指南
1范围
本部分提出了设备DTM的用户接口和它功能实现的一些准则和规范。这些准则和规范是FDT 规范的一部分，它在系统中通过DTM设备向用户提供一个清晰、一致的用户界面。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T29618.1一2013现场设备工具（FDT）接口规范第1部分：概述和导则（IEC62453-1： 2009,IDT)
GB/T29618.2-2013现场设备工具（FDT)接口规范第2部分：概念和详细描述（IEC62453-2： 2009,IDT)
GB/T29618.41一2013现场设备工具（FDT）接口规范第41部分：对象模型整合规范-通用对象模型（IEC62453-41：2009，IDT）
ISO/IEC19501：2005信息技术开放式分布处理统一建模语言1.4.2版本[Informationtech nology—Open Distributed Processing-Unified Modeling Language(UML)Version 1.4.2]
3术语和定义、符号和缩略语
3.1术语和定义
GB/T29618.1—2013、GB/T29618.2-—2013、GB/T29618.41—2013以及ISO/IEC19501:2005界定的术语和定义适用于本文件。 3.1.1
屏幕阅读器 screamreader 一种为用户提供额外输出的软件程序（例如文本输出到声音，盲人用点字法）。
3.1.2
树状导航navigationtree 一种图形用户界面元素，通过树形结构显示导航信息。
3.2符号和缩略语
GB/T29618.1-2013、GB/T29618.2—2013和GB/T29618.41—2013界定的以及下列缩略语适用于本文件。
GUIGraphicalUserInterface图形用户界面 SUIStandardUserInterface（aGUIlayoutdefinedinthisdocument）标准用户界面
1 GB/T29618.61—2017/IEC/TR62453-61:2009
AUIAdvancedUserInterface（aGUIlayoutdefinedinthisdocument）高级用户界面 CUICompositionUserInterface（aGUIlayoutdefinedinthisdocument）复合用户界面 MSAAMicrosoftActiveAccessibility微软活动性辅助 OEMOriginalEquipmentManufacturer原始设备制造商
3.3约定 3.3.1
数据类型名和数据类型引用datatypenamesandreferencestodatatypes 数据类型的名字和引用的约定在GB/T29618.2一2013中的A.1给出。
3.3.2
要求词汇vocabularyforrequirements 在说明需求时下面词汇会用到。 “必须”和“强制”的使用即不允许有例外的情况。 “应该”和“推荐”的使用强烈推荐，但允许在特殊例外的情况下使用。 “可以”和“选择”的使用DTM的功能和行为依赖于具体的任务和DTM的类型。
3.3.3
特殊格式specificformatting 下面的格式用来描述特定的内容。 大写字母键盘上的按键名，例如，SHIFT，CTRL或者ALT。 【按钮文字］带指定文字的按钮。 <元素名》与GB/T29618.41一2013中类型定义相符合的XML元素的名字。
3.3.4
状态机图statemachinesdiagrams 本文档中的状态机图的语法在GB/T29618.1—2013和ISO/IEC195012005中定义。
4DTM用户界面设计原则
DTM的图形用户界面的设计是基于以下用户界面设计的一般原则[4J[5]。这些都是很好的工程实践建议。更多的用户界面设计的基础，请参阅相应可用的文献。
1）系统状态的可视性该系统应在一个用户可接受的时间内，通过适当的反馈保持通知用户当前系统状态。 2）系统和现实世界之间匹配该系统应使用用户熟悉的词，短语和概念，而不是面向系统的术语，语言。按照现实世界的惯例，在
这些信息显示更自然和符合逻辑顺序。
3）用户控制和使用自由因为用户经常错误地选择系统的某一功能，因此需要一个类似标有“退出”的指示用户离开不需要
的状态，而不必需要扩展对话框，并且这一操作支持撤销和重做。
4）一致性和标准用户不用去瑞测不同的提示、状态或操作是否代表同一个事情，并且应该遵循平台一致性。 5）错误预防设计细致的过程中提前预防错误发生，而不是事后显示错误信息。 6）识别代替记忆让用户界面中的所有的对象、操作和选项保持可见。用户不用去记忆从前一个对话框到后一个对 2 GB/T29618.61—2017/IEC/TR62453-61:2009
话框的信息。系统的使用说明应该是可见的或在任何被需要用到时候很容易被检索到。
7）兼顾灵活性和效率系统应可以同时满足有经验用户和没有经验的用户的使用需求。那些不被新用户所见的特殊操作
可以加快与专业用户之间的交互。
8）美感及简化设计对话不应该包含哪些是无关紧要或很少需要的信息。对话中信息的每个额外单元与有关单元进行
对比，减少了相对可见性。
9）帮助用户识别、诊断错误并从错误中恢复错误消息应以简单的语言表达（非代码似的提示），要能精确地指出问题，并建设性地提出解决
方案。
10）帮助和文档虽然系统在没有文档的情况下也能够正常运行，但帮助和文档对用户来说非常重要。并且这样的
信息应该要求很容易进行搜索，要以用户的任务为中心，列出执行的具体步骤，且这些文档和帮助不应该太大。
5FDT用户的获益
当采用这类DTM风格向导时，可使用户能够更有效、更安全地进行运作系统。用户可以用统一的方式对来自不同制造商的设备数据进行参数设置和管理。因此，无论是哪个制造商的产品或哪种设备类型，用户都会有一个清晰明确的使用方式。开发DTM的细节和要求列出如下。
向导和规则被定义为： ·统一的用户向导使用统一的用户界面向导，并使得这个界面向导独立于某类工具，且不用关注设备的差异或DTM
制造商的差异以及所使用通信协议的差异。
统一的DTM行为
·
这些包括：永久储存、多用户环境下的行为、错误处理。 ·明确的DTM标识符已经所对应的设备 ·确保用户界面能够反映出不断更新的状态和参数配置，并且所变化的配置需要标记出来 ·无论是图形界面的输人或是离线配置变化，只要引起设备变化，都要及时通知用户 。配置数据的核对，对输入的字符或数字的范围的检查以及数据有效性的检查（比如输入的值不
能低于最低有效值等) ·统一的安装卸载方式以下是标准用户界面（如图2所示）和高级用户界面（如图3所示）的截图。
3 GB/T29618.61—2017/IEC/TR62453-61:2009
Mydevicenameandtype Mydescription DTMspecificline [this lineis optionally]
nY
18 17,8
0,00076
-0,3
f.
selectone..
oP
select one..
BE
图2标准用户界面
