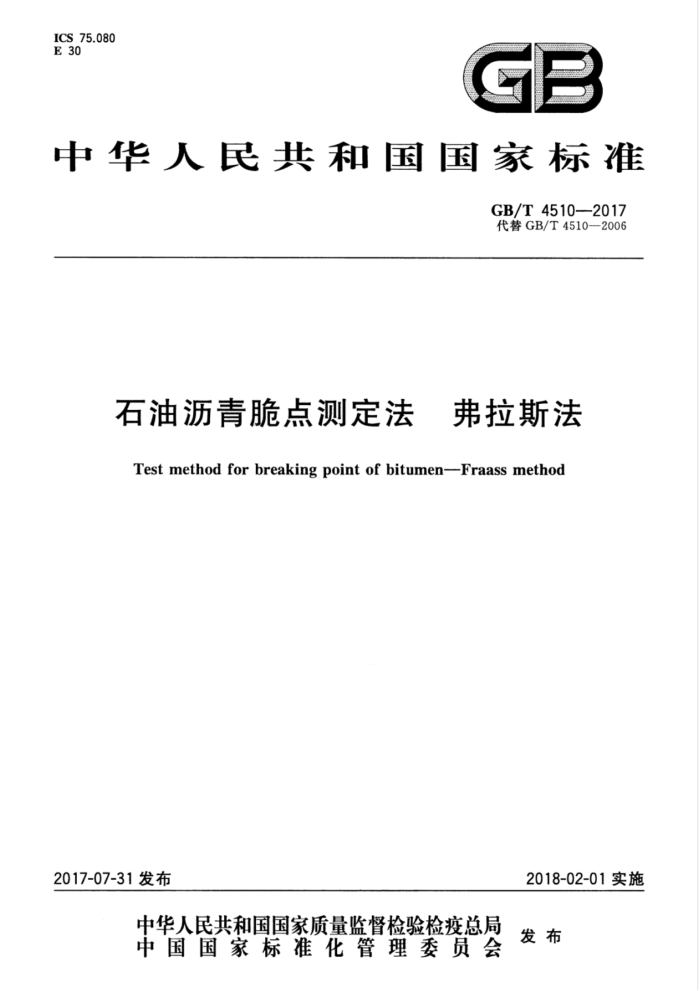

ICS75.080 E 30GB
中华人民共和国国家标准
GB/T4510--2017 代替GB/T4510-2006
石油沥青脆点测定法 弗拉斯法
Test method for breaking point of bitumen--Fraass method
2018-02-01实施
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T4510—2017
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T4510一2006《石油沥青脆点测定法弗拉斯法》。 本标准与GB/T4510一2006相比，除编辑性修改外，主要技术变化如下：
修改了2006年版1.3的内容，将修改的“警示”内容列在正文首页：一修改了2006年版1.2的内容：
第2章规范性引用文件中增加了*GB/T11147沥青取样法”；增加了第3章术语和定义”；一将原第3章“方法概要和定义”内容变更为第4章“方法概要”，其余章条号依次改变
一5.2.1中增加了“允许使用满足本标准规定试验条件的半自动或全自动脆点仪，其具体结构图
见相应的仪器使用说明书”的内容；一5.2.2中增加了“允许使用内置马达驱动凸轮盘的半自动脆点仪或全自动脆点仪，通过控制内
管的升降速率，弯曲伸展试片。”的内容和图3夹钳、图4金属锥体： 5.2.3中增加了应保证冷却装置的所有部件垂直。真空瓶的适宜浴液可以是乙醇或乙醇的同类物。及“充许使用自动控制温度下降的半自动和全自动脆点仪。”的内容；
一5.2.4中增加了“也可使用经过校准并满足此要求的其他测温仪器。允许使用带自动显示脆点
温度的全自动脆点仪。”及“记录温度计的修正值，修正示值”的内容； 6.2中将任何情况下试样的加热温度都不得超过其软化点的120℃。”修改为“任何情况下试样的加热温度都不得超过其软化点的110℃。”增加了对聚合物改性沥青，不考虑软化点，加热温度不得超过200C要求： 6.3.2中薄钢片上称取试样的质量由0.40g士0.01g”改为"0.41g土0.01g”，增加了试片制备温度的要求；增加了再用火苗大小适宜的火焰小心扫过试片上方，去除气泡。除气泡过程中避免试片局部过热。的内容：增加了“最终获得的试片表面光滑，每张试片制备的时间不超过 10 min。的内容 -7.1中试片由在室温下静置1h～4h"改为“在高于预计脆点至少15℃的温度下放置30min～ 240min：降温速度由每分钟下降1C.修改为1C/（60土5）s，规定了下降1C所用最大时间偏差和平均时间偏差不能超过每分钟土5S试片的开始弯曲温度由“预计脆点以上至少 10℃”改为“当温度到达试片预计脆点以上（10士2）℃时”，增加了弯曲器回到初始位置保持（38土5）s后重复弯曲和伸展操作，使试片每分钟弯曲伸展1次，直至出现裂纹。记录此温度作为脆点测定值”，增加了在试验期间，不充许从内试管中取出弯曲器观察。”的内容！
一增加了7.2的内容：
增加了7.3的内容；一第8章结果计算由“计算三次测定结果的算术平均值"改为取两个或四个有效值的平均值作
为弗拉斯脆点的报告值”：一第9章精密度由重复性不超过2℃，改为不应超过3C，增加了再现性不应超过6℃的要求一增加了9.3聚合物改性沥青精密度”的内容一增加了第10章“试验报告”的内容。 本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280）提出并归口。 本标准负责起草单位：中国石油化工股份有限公司齐鲁分公司研究院。
I GB/T4510—2017
本标准参加起草单位：中国石油化工股份有限公司抚顺石油化工研究院、中国石油化工股份有限公司石油化工科学研究院、中海油（青岛）重质油加工工程技术研究中心有限公司。
本标准主要起草人：姚德宏，陈鹤玲、常玉艳、朱传荣，宁爱民、王翠红、李福起。 本标准所代替标准的历次版本发布情况为
GB/T4510—1984.GB/T4510—2006。
Ⅱ GB/T4510—2017
石油沥青脆点测定法 弗拉斯法
示一一使用本标准的人员应有正规实验室工作的实践经验。本标准的使用可能涉及某些有危险
的材料、设备和操作，本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了用弗拉斯法测定石油沥青材料脆点的方法。 本标准适用于弗拉斯法测定沥青材料的脆点。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T514石油产品试验用玻璃液体温度计技术条件 GB/T11147沥青取样法
3术语和定义
下列术语和定义适用于本文件。
3.1
弗拉斯脆点 fraass breaking point 特定的厚度均匀的沥青薄膜在规定载荷条件下开裂时的温度，用摄氏度表示。
4方法概要
在平直的薄钢片上均匀涂布沥青试样，并在规定条件下持续冷却并反复弯曲直至沥青试样涂层开
裂，第一次出现开裂时的温度报告为弗拉斯脆点。
5仪器设备
5.1薄钢片
具有弹性的钢片（材质为70号弹簧钢或其他类似型号），重复弯曲不变形，长41.00mm士0.05mm，宽 20.0mm土0.2mm，厚0.15mm士0.02mm。薄钢片应展平存放于干燥洁净处。目测明显弯曲变形或锈蚀的薄钢片应废弃。 5.2弗拉斯脆点仪 5.2.1脆点仪结构图
手动弗拉斯脆点仪如图1所示.由5.2.2一5.2.4中所述各部件组成。充许使用满足本标准规定试
1 GB/T4510—2017
验条件的半自动或全自动脆点仪，其具体结构图见相应的仪器使用说明书。
单位为毫米
.
12-
10
13-
8-
9.
+35
$57.5±2.5
20
3
RS
0
200
说明：
一圆柱玻璃筒； 2 一上、下夹钳： 3
8 一固定弯曲器的塞子： 9- 漏斗： 10- 金属锥体： 11- 定位螺丝： 12- 温度计： 13- 摇把。
1
弯曲器的外管：外试管：一内试管：固定外试管的塞子：一固定内试管的塞子：
4
6
图1手动弗拉斯脆点仪
2 GB/T4510-2017
5.2.2弯曲器
如图2所示，由内外两个同心圆管组成，用热胀系数低（线膨胀系数：<40×10-1/K）、导热性差 [热导率：
允许使用内置马达驱动凸轮盘的半自动脆点仪或全自动脆点仪，通过控制内管的升降速率，弯曲伸展试片。
单位为毫米
说明：一弯曲器的内管.外径11.5，内径7.5： 2——弯曲器的外管，外径16.5，内径12.5。
图2弯曲器及试片
3 GB/T4510-—2017
单位为毫米
xeu
10F0
"0王i
F
0F0 “0F0"1
2±0.1
0干9
2.0±0.1
试片插入后的侧规图
未插入试片的俯规图
图3夹钳
单位为毫米
2
16±1
10
图4金属锥体
5.2.3冷却装置
如图1所示，包括一个内试管5（内径35mm，长210mm），该试管借助于橡皮塞7偏轴地被固定在另一个较大的外试管4（内径57.5mm士2.5mm，长200mm）内，橡皮塞7上带有一个小漏斗9。外试管4用橡皮塞或软木塞6固定在圆柱玻璃简1上。内试管5和圆柱简1内盛有少量的氯化钙或硅胶等干燥剂，弯曲器用橡皮塞8固定在内试管5内。外试管4和圆柱简1可以用一个符合图1要求的未镀银的真空瓶代替。应保证冷却装置的所有部件垂直。真空瓶的适宜浴液可以是乙醇或乙醇的同类物。
允许使用自动控制温度下降的半自动和全自动脆点仪。 5.2.4温度计
符合GB/T514中GB-43脆裂点技术要求的水银温度计，测定范围为一38℃～十30℃。也可使用经过校准并满足此要求的其他测温仪器。允许使用带自动显示脆点温度的全自动脆点仪。记录温度计的修正值，修正示值。
