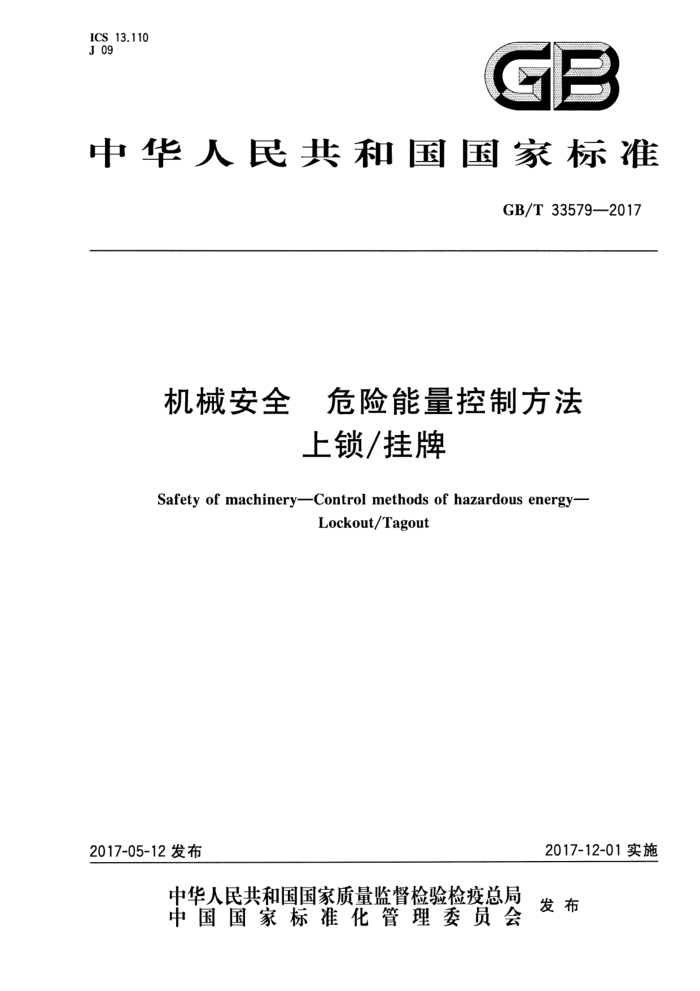

中华人民共和国国家标准
GB/T 33579—2017
机械安全 危险能量控制方法
上锁/挂牌
Safety of machinery-Control methods of hazardous energy-
Lockout/Tagout
2017-12-01实施
2017-05-12 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 33579—2017
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4　职责 4.1 制造商的职责 4.2 用户的职责 4.3 授权人员的职责 5 设计 5.1 对制造商的要求 5.2 能量隔离装置 5.3 专用工具 5.4 警告和专用说明 5.5 局部元件隔离 5.6 文件要求 5.7 储存的能量和剩余能量 5.8 控制集成 5.9 安全防护装置危险能量控制方案 6.1 用户的职责 6.2 控制方法 6.3 上锁/挂牌方案 6.4 可选方法 6.5 沟通与培训 6.6 危险能量控制方案复查附录A（规范性附录) 上锁/挂牌方案附录B（规范性附录） 通用上锁/挂牌程序附录C（资料性附录) 能量控制程序示例. 附录D (资料性附录) 上锁/挂牌张贴样本附录E (资料性附录) 团队上锁/挂牌附录F（资料性附录) 印刷行业的可选方法· 附录G(资料性附录) 塑料行业的可选方法附录H（资料性附录） 机器人的可选方法· 附录I (资料性附录) 上锁/挂牌检查表样本参考文献
TV
量
+
· ...
6
11
...........
11
12 14 18 20 22 23 27 28 29 30 32 GB/T 33579-2017
前言
本标准按照GB/T1.1--2009给出的规则起草本标准由全国机械安全标准化技术委员会（SAC/TC208)提出并归口。 本标准起草单位：苏州澳昆智能机器人技术有限公司、皮尔磁自动化贸易（上海)有限公司、立宏安
全设备工程（上海)有限公司、中机生产力促进中心、南京林业大学光机电仪工程研究所、福建省闽旋科技股份有限公司、中国标准化研究院。
本标准主要起草人：李政德、黄之炯、李勤、李立言、侯红英、张晓飞、徐凯、居荣华、程红兵、宁燕、 陈能玉、陈卓贤、朱斌、付卉青、刘治永、尹之尧、刘霞。 GB/T 33579—2017
引言
机械领域安全标准的结构如下：
A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征； B类标准（通用安全标准），涉及在机械的一种安全特征或使用范围较宽的一类安全装置： ·B1 类，安全特征（如安全距离、表面温度、噪声)标准； ·B2类，安全装置(如双手操纵装置、联锁装置、压敏装置、防护装置)标准。 C类标准（机器安全标准）,对一种特定的机器或一组机器规定出详细的安全要求的标准。
根据 GB/T 15706,本标准属于 B类标准。 本标准尤其与下列与机械安全有关的利益相关方有关：
机器制造商；健康与安全机构。
其他受到机械安全水平影响的利益相关方有：
机器使用人员；机器所有者; 服务提供人员；消费者(针对预定由消费者使用的机械）。
上述利益相关方均有可能参与本标准的起草。 此外，本标准预定用于起草C类标准的标准化机构。 本标准规定的要求可由 C类标准补充或修改。 对于在 C类标准的范围内，且已按照 C类标准设计和制造的机器，优先采用 C类标准中的要求。 在机器全生命周期内进行制造、安装、建造、修理、调整、检查、疏通、设定、故障查找、测试、清洗、拆
卸、保养或维护时，因没有完全释放的能量，如势能、电能、热能等的意外释放，或者机器运动部件与能量源的意外接通，都可能造成危害。上锁/挂牌是一种常见的控制危险能量方法，但随着技术的进步，用户可能需要采用不同的方法和技术来保护人员的安全。上锁/挂牌只是属于GB/T15706一2012中6.3.5 规定的补充保护措施之一，如需进行风险评估，可参照GB/T15706一2012中第5章的规定
IV GB/T 33579—2017
机械安全危险能量控制方法
上锁/挂牌
1范围
本标准规定了可能造成人员伤害的危险能量控制要求。 本标准也规定了控制危险能量意外释放1的保护步骤、技术、设计、方法及性能指标，从而避免人员
受到伤害。
本标准适用于在机器全生命周期内的设计、制造、安装、建造、修理、调整、检查、疏通、设定、故障查找、测试、清洗、拆卸、保养和维护等。
本标准不适用于由电线和插头连接电源且电源插头的插拔只由从事保养或维护人员个人控制的电气设备上从事的保养或维护工作。在这种情况下，拔出电源插头就控制了意外通电或意外启动该机器可能造成伤害。
本标准也不适用于与水、蒸汽、天然气或石油产品等压力管道传输和配送系统。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T15706--2012机械安全设计通则风险评估与风险减小 GB/T19876机械安全与人体部位接近速度相关的安全防护装置的定位
3术语和定义
GB5226.1—2008和GB/T157062012界定的以及下列术语和定义适用于本文件。
3.1
警报alarm 用听觉或视觉的手段提醒人员即将发生的危险，如机器的启动、运动、失效或失灵。
3.2
授权人员 authorized individual 被指派执行危险能量控制的人员。
3.3
控制回路　control circuit 用以启动或中断机器的能源的回路，也可以是用来控制机器性能但不直接中断能源的控制装置或
系统的回路。
注：控制回路可以采用液压、气动、电气、机电等方式。
1）从暴露于风险的人员的角度出发，任何意想不到的动作，如通电、启动和储能的释放，都属于危险能量意外
释放。
1 GB/T 33579-2017
3.4
控制可靠性control reliability 当设备或系统中的单个元件发生故障时，系统防止或阻止危险运动的能力。
3.5
控制系统control system 提供给机器操作装置或机构的传感器、手动输人及模式选择元件、联锁及表决电路和输出元件。
3.6
失能 de-energized 断开所有能源，且没有剩余能量或储存的能量。
3.7
得能energized 连接到能源或含有剩余能量或储存的能量。
3.8
能量隔离装置 energy isolating device 物理防止能量传输或释放的机械装置，如：
一手动操作断路器、断开开关、手动开关，通过这些装置可同时断开所有火线连接；一截止阀；一挡块；其他用于阻挡或隔离能量的类似装置。
一
3.9
危险能量 hazardous energy 任何可能造成人身伤害的能源，包括电气、机械、液压、气动、化学、热能、势能等。
3.10
上锁装置lockout device -种主动的方式（如锁具)可保证能量隔离装置处于防止机器得能的位置。
3.11
上锁/挂牌lockout/tagout 按照既定程序在能量隔离装置上放置锁具/标牌，以表明在锁具/标牌按照既定程序移除之前，不得
操作能量隔离装置。
注：术语“上锁/挂牌”可以是单独使用上锁装置或挂牌装置，也可两者一起使用。 3.12
挂牌装置tagout device 可牢固固定在能量隔离装置上的突出的警告装置，如标牌，以表明在移除挂牌装置以前不能操作被
控制机器。 3.13
用户 user 使用符合GB/T15706一2012中3.1定义的机械，且需对危险能量控制相关人员负责的实体。
4职责
4.1制造商的职责
制造商在设计、制造、安装机器的过程中应考虑危险能量的控制，以使用户在机器全生命周期内从事有关活动（见第1章）时，能有效控制危险能量
2 GB/T 33579-2017
4.2用户的职责
用户应按照本标准的相关规定，制订有效方案，保护在机器全生命周期内从事有关活动（见第1章）的人员免受危险能量伤害。
注：由于用户从事的工作性质，在某些情况下用户也可以是制造商。 4.3授权人员的职责
授权人员应遵守用户提供的执行危险能量控制的方案、规程和培训。
5 设计 5.1对制造商的要求 5.1.1一般要求
机器的设计、制造和安装应便于用户执行本标准规定的控制方法。任何影响能源隔离的修改都应符合本标准。在机器的设计阶段应进行风险评估，以确定对能量隔离装置和系统的需求以及设计余量，风险评估程序见GB/T15706-2012的第5章。 5.1.2暴露最小化
制造商设计的机器应可靠，以确保无需过多干预。机器的设计应尽可能使得从事例行和重复保养，
以及维护的人员不会暴露在危险能量中。
注：这可以通过将控制器置于危险区域之外、在适当位置增加控制器、提供外部润滑点或提供防护装置来实现。 5.1.3部分得能
对于需要部分得能的那些功能，制造商应按GB/T15706一2012的第5章进行风险评估，以确定进人机器的最安全方法。当有必要保持部分得能时（如为了夹持工件、保存信息、保持热量或提供局部照明），应提供其他控制方法，以确保人员的安全。 5.2能量隔离装置 5.2.1般要求
为满足6.3的要求，机器的设计、制造和安装应根据其用途考虑能量隔离装置。能量隔离装置应能控制和/或耗散危险能量。能量隔离装置宜是机器的组成部分。
如果该装置没有集成到机器中，则制造商应在安装说明中建议能量隔离装置的类型和安装位置。 5.2.2位置
能量隔离装置应安装在容易接近的位置。如果可行，应尽量位于在维修和维护过程中方便使用上锁装置的位置。
注：能量隔离装置最好位于危险区之外，且在邻近的步行可达区域，位于方便操控的高度（即：不在高处、不在梯子
上、也不在机器下面）。
5.2.3标识
所有的能量隔离装置应充分标识或标记，除非其位置和安排使他们的用途显而易见。该标识应包括以下内容：
3 GB/T 33579—2017
a）所服务的机器； b）能量种类和大小。 注：如果预期人员不依靠记忆或经验来判断哪些隔离装置用于哪些机器，则可降低出错的可能性。如果机器铭牌
包含所需的能量隔离装置的标识识别，则在机器铭牌上宜给出每个能量隔离装置标记或编码。 如果安全条件能得到保证，也可采用编码进行标识识别。 标识的示例（标牌，压花，雕刻，制版等）： 3号压力机主电源（480V）;2号天然气管路；液压泵输出（5MPa)； A号托架压缩空气（1MPa）。
5.2.4性能
能量隔离装置应能被锁住或固定在有效的隔离位置。 注：有效的隔离装置的示例包括：有手柄锁具[具有调心锁片（孔)的操作杆］、球阀锁具、开关处于安全位置才工作
的锁套、带锁定标签和位置指示器的轮、带有锁定卡舌对齐的硬块等。
5.2.5适用性
应评估每个能量隔离装置，以确定其是否适用于预定用途。
5.3专用工具
如果维护机器或其部件需要专用工具，则这些工具应随机器一起提供。
5.4警告和专用说明
制造商应确定保养或维护机器时是否需要警告和专用说明。制造商应在使用手册中提供适当的信息。此外，如果制造商决定将警告或专用说明设在危险区域内的铭牌上，则应附加或提供适当的铭牌材料，以供用户以后安装时使用。 5.5局部元件隔离
如果元件或元件系统需要单独保养或维护，则在安装机器时应提供局部元件隔离。能量隔离装置
的数量和位置应根据机器的配置和预定用途来确定。
注：局部元件隔离的示例：带有加热系统和其他不得不加以控制的独立危险能源辅助系统的机器可能需要局部元
件隔离。
5.6　文件要求
制造商提供的使用手册应详细说明： a）使用能量隔离装置的位置和步骤（见6.3.2.2）； b）基于风险评估结果，不得不在部分得能的条件下进行机器保养/维护的每一步程序； c）用以安全处理失灵、堵塞、供料错误或其他操作中断等情况的专用说明； d）予 预定用于机器安装人员识别必需的能量隔离装置位置的安装说明。
5.7储存的能量和剩余能量
如果已确定储存的能量或剩余能量是危险的，则应将安全耗散或约束储存的能量或剩余能量的装置集成到机器中。用于耗散储存的能量的装置应设计成具有验证其位置和状态的措施或方法。
如果确定机器的停机过程是危险的，则应安装防护装置防止危险或防止在运动停止前接近危险，安全防护装置的位置应根据GB/T19876确定。
