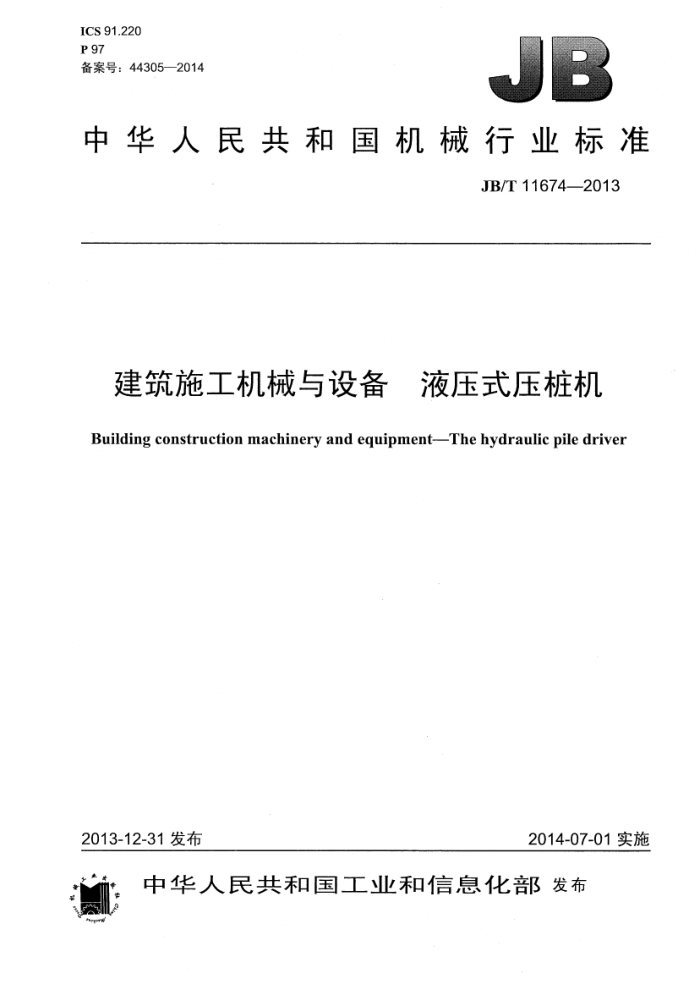

ICS 91.220 P 97 备案号：44305—2014
中华人民共和国机械行业标准
JB/T116742013
建筑施工机械与设备 液压式压桩机
Building construction machinery and equipment-The hydraulic pile driver
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11674—2013
目 次
前言. 1 范围. 2 规范性引用文件 3 术语和定义 4型号和参数 4..型号... 4.2参数.. 5技术要求....
III
5.1基本要求 5.2性能要求.. 5.3 安全与环境保护 5.4 整机外观质量.. 5.5 整机作业可靠性， 6 试验方法... 6.1 试验前的准备.. 6.2 静态参数的测定. 6.3 性能试验， 6.4 安全与噪声测试. 6.5 整机作业可靠性试验 7检验规则..
(
10
7.1 检验分类. 7.2 出厂检验 7.3 型式检验... 8标志、包装、运输、贮存和随机文件 8.1 标志.. 8.2 包装.. 8.3 运输.. 8.4贮存. 8.5 随机文件附录A（资料性附录）测试记录表，表1 测量精度要求，表2检验项目.. 表A.1 主要外形尺寸测定记录表表A.2 质量测定记录表.. 表A.3 接地比压测定记录表表A.4 行走速度测定记录表表A.5 顶升速度测定记录表表A.6 最大压桩速度测定记录表
-
12 12 13 13 13 13 14
12 .14 14 14 15 15 15
I JB/T11674—2013
表A.7 最小压桩速度测定记录表. 表A.8 吊桩机构性能试验表表A.9 压桩试验记录表.. 表A.10 夹桩箱对桩的挤压应力均匀性试验记录表表A.11 液压系统密封性测定记录表表A.12 液压油工作温度测定记录表，表A.13 液压油污染度的测定记录表. 表A.14 噪声测定记录表... 表A.15 对地绝缘电阻测定记录表表A.16 整机作业可靠性试验记录表
.15 .. 15 ..16 16 ..16 ..16 ..16
17 ...17
17
A JB/T11674-2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：山河智能装备股份有限公司。 本标准参加起草单位：国家建筑城建机械质量监督检验中心、北京建研机械科技有限公司、深圳市
华测检测技术股份有限公司、中南大学机电工程学院、北京建筑机械化研究院。
本标准主要起草人：何清华、朱建新、曾舜安、邓曦明、郭冰、郭勇、刘慧彬。 本标准为首次发布。
III JB/T11674——2013
建筑施工机械与设备 液压式压桩机
1范围
本标准规定了液压式压桩机（以下简称压桩机）的型号、参数、技术要求、试验方法、检验规则、 标志、包装、运输、贮存和随机文件。
本标准适用于依靠整机质量作为压桩力的压桩机。 本标准不适用于顶桩式压桩机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3766 液压系统通用技术条件 GB/T 7935 液压元件 通用技术条件 GB/T 13306 标牌 GB/T13802 工程机械辐射噪声测量的通用方法 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB/T 15706 机械安全 设计通则风险评估与风险减小 GB/T20082 液压传动 液体污染采用光学显微镜测定颗粒污染度的方法 GB 20178 土方机械安全标志和危险图示通则 GB22361 打桩设备安全规范 JB/T 5943 工程机械焊接件通用技术条件 JB/T10301 土方机械·司机座椅尺寸和要求 JG/T 5050 建筑机械与设备可靠性考核通则
3术语和定义
下列术语和定义适用于本文件。
3.1
液压式压桩机hydraulicpiledriver 使用夹桩箱等作业装置将桩（管桩、方桩、异型桩等）夹住，由压桩液压缸驱动夹桩箱并以整机质
量作为压桩反力将桩压入地层的机械设备。 3.2
浮机machineup-floating 当压桩液压缸的有效作用力超过压桩机整机重力时，压桩机履靴离地现象。
3.3
边桩sidepiling 桩基础中临近障碍物或沿待建建筑物外围最外侧的基础桩位。
1
