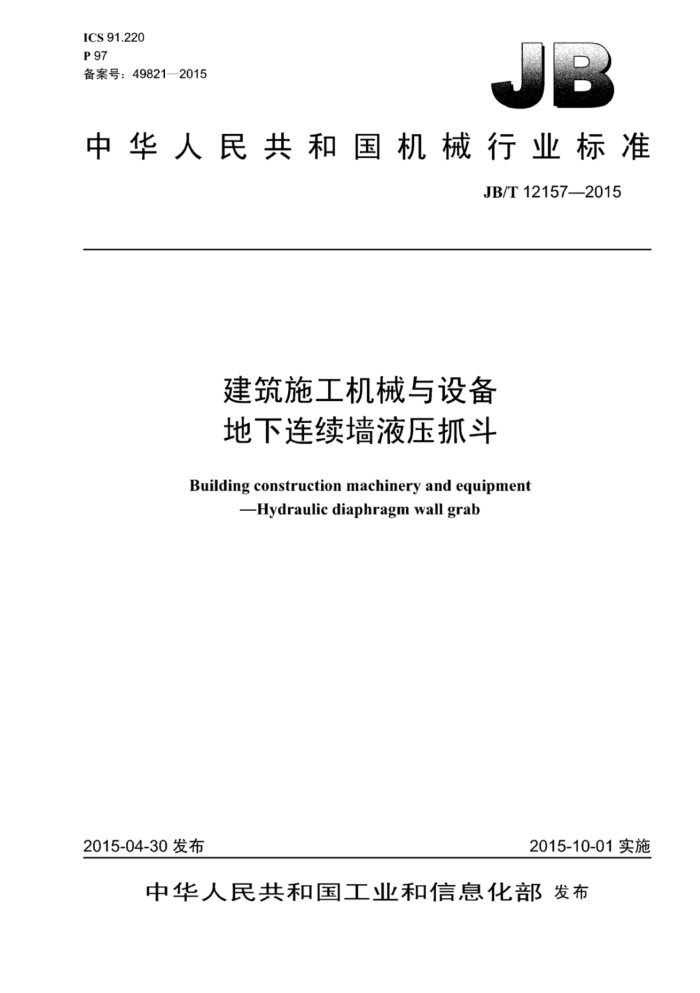

ICS 91.220 P 97 备案号：49821—2015
中华人民共和国机械行业标准
JB/T12157—2015
建筑施工机械与设备地下连续墙液压抓斗
Building construction machinery and equipment
-Hydraulic diaphragm wall grab
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12157—2015
目 次
I
前言
范围 2 规范性引用文件 3 术语和定义 4 型式、型号与参数 4.1 型式.. 4.2 型号.. 4.3 基本参数. 5 要求 5.1 般要求 5.2 整机性能. 5.3 主要零部件. 5.4 安全 5.5 可靠性 6
1
试验方法. 6.1 试验准备. 6.2 试验仪器、器具 6.3 空载试验 6.4 主要几何参数、质量和容量测试 6.5 平均接地比压的测量 6.6 最大爬坡能力试验、 6.7 最大行驶速度试验 6.8 最大回转速度测试.. 6.9 卷扬机升降速度试验， 6.10 卷扬最大提升力的测试. 6.11 液压缸最大推力的测试 6.12 抓斗开启、闭合时问的测定 6.13 抓斗垂直度测定， 6.14 噪声试验. 6.15 回转制动性能试验 6.16 行车制动性能试验 6.17 直线行驶跑偏量的测试.. 6.18 液压系统液压油温及密封性试验 6.19 液压油固体颗粒污染清洁度检查 6.20 可靠性试验，检验规则 7.1 出厂检验 7.2 型式检验
7
2
1 1 11 12 12 12 13 13 1.3 14 14 14
..
15 15 15 15 15 17 17 17
7
I JB/T12157—2015
8 使用说明书 9
18 18 18 18 19 19 20
标志、包装、运输和贮存 9.1 标志 9.2 包装.. 9.3 运输.. 9.4 贮存. 附录A（资料性附录）测试记录表图 1 铲斗容量的测量图2 履带几何尺寸图3 跑偏量示意图表 1 机外辐射噪声限值表 2 卷扬机构钢丝绳的安全系数表 3 各操作手柄的动作方向. 表4 球半径表5 故障及其危害度系数，表6 检验项目表A.1 主要结构尺寸、质量参数测量记录表表A.2 接地比压测试记录表，表 A.3 爬坡能力试验记录表.. 表A.4 行走速度测试记录表表A.5 回转速度试验记录.. 表A.6 卷扬最大升降速度测试，表A.7 卷扬提升力测试记录表表A.8 液压缸最大推力测试记录表. 表A.9 抓斗开启、闭合时间测试记录表表A.10 抓斗垂直度测试记录表表A.11 回转制动试验记录表表A.12 行车制动试验记录表表A.13 直线行驶跑偏量测量记录表表A.14 液压汕温测量记录表，表A.15 液压系统密封性能测试记录表，表A.16 可靠性试验记录表
10 11 15
-
16 17 20 21 21 21 21 21 22 22 22 22 22 23 23 23 24 24
II JB/T12157—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国建筑施T机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：北京建筑机械化研究院、郑州宇通重工有限公司、徐州徐工基础工程机械有限公
司、山河智能装备股份有限公司、北京建研机械科技有限公司、北京市三一重机有限公司、北京南车时代机车车辆机械有限公司、广西柳工机械股份有限公司。
本标准主要起草人：方向阳、李勇、贾丽、何清华、丁卓伟、黄志文、崔向华、马东、范鹏、 音光安、刘慧彬。
本标准为首次发布。
III JB/T12157—2015
建筑施工机械与设备地下连续墙液压抓斗
1范围
本标准规定了建筑施工机械与设备中地下连续墙液压抓斗的型式、型号与参数、要求、试验方法、 检验规则、标志、包装、运输和贮存等。
本标准适用建筑施工机械与设备中地下连续墙液压斗（以下简称液压抓斗）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T3766液压系统通用技术条件 GB4208—2008 外壳防护等级（IP代码） GB 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 5972 起重机钢丝绳保养、维护、安装、检验和报废 GB/T 7935 液压元件 通用技术条件 GB/T 8420 土方机械 司机的身材尺小与司机的最小活动空间 GB/T 8499 土方机械 测定重心位置的方法 GB/T 8593.1 土方机械 司机操纵装置和其他显示装置用符号 第1部分：通用符号 GB/T 8593.2 土方机械 司机操纵装置和其他显示装置用符号 第2部分：机器、工作装置和附
?
件的特殊符号
GB/T13306 标牌 GB/T13802—1992 工程机械辐射噪声测量的通用方法 GB/T14039—2002 液压传动汕液固体颗粒污染等级代号 GB 16754 机械安全 急停设计原则 GB/T17248.2一1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量 一个反射面上方近似白由场的工程法
GB/T17771一2010土方机械落物保护结构 试验室试验和性能要求 GB/T19929一2014土方机械履带式机器制动系统的性能要求和试验方法 GB/T20082 ：液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB20178土方机械机器安全标签通则 GB/T21153土方机械尺寸、性能和参数的单位与测量准确度 GB/T21935 土方机械操纵的舒适区域与可及范用围 GB/T21941一2008土方机械液压挖掘机和挖掘装载机的反铲斗和抓铲斗容量标定 GB22361—2008打桩设备安全规范
3术语和定义
下列术语和定义适用于本文件。
1
