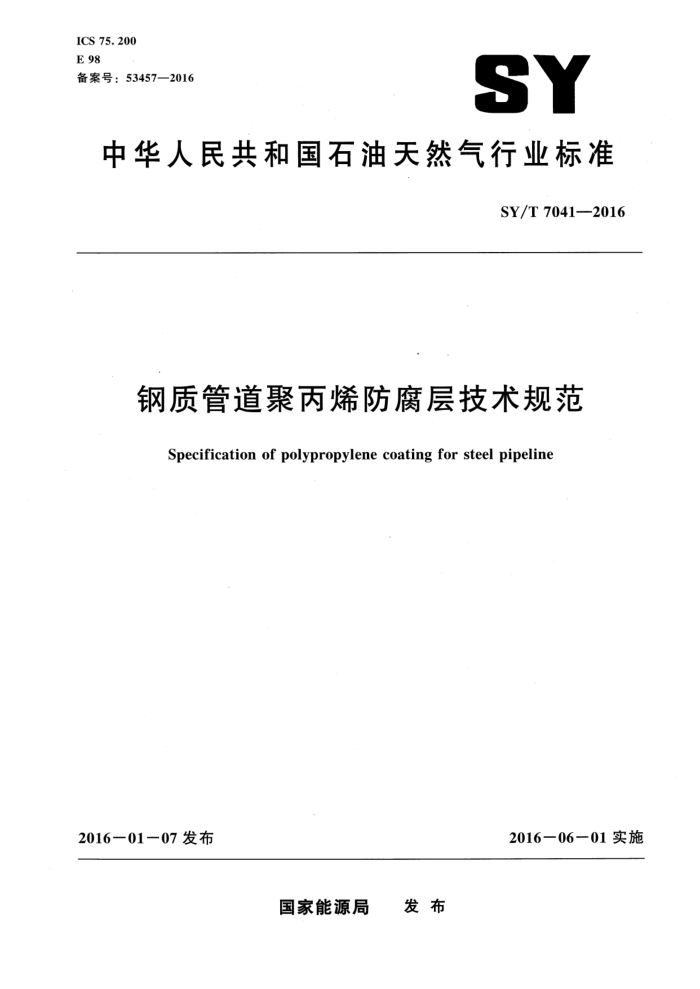

ICS 75. 200 E 98 备案号：53457—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7041--2016
钢质管道聚丙烯防腐层技术规范
Specification of polypropylene coating for steel pipeline
2016-01-07 发布
2016一06－01 实施
国家能源局 发布 SY/T 7041--2016
目 次
前言
1
范围规范性引用文件术语和定义防腐层结构材料防腐层涂敷质量检验
1
2
3
4
2
5
2
6
.
6
7
6
8 防腐层修补
.........
/
标志、堆放和运输 10 安全、卫生和环境保护
9
8
交工文件附录A(规范性附录) 环氧粉末及其涂层的热特性试验方法附录B(规范性附录) 防腐层阴极剥离试验方法附录C (规范性附录) 防腐层耐热水浸泡试验方法
11
8
....
..
9
..
12
....
14 SY/T 7041-2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1. 部分：标准的结构与编写》给出的规则起草。
本标准由石油工程建设专业标准化委员会提出并归口。 本标准起草单位：中国石油集团工程技术研究院、中国石油集团海洋工程有限公司、中海油能源
发展股份有限公司管道工程分公司、广州鹿山新材料股份有限公司。
本标准主要起草人：刘金霞、张其滨、赫连建峰、吕喜军、汪加胜、徐翠竹、那骥宇、王咏心。
I SY/T 7041—2016
3. 1
涂敷工艺规程 application procedure specification (APS) 用来描述防腐层涂敷过程中所使用的作业程序、方法以及设备和器具的文件。
3.2
设计温度范围 design temperature range 在运输、搬运、安装施工以及运行过程中可能出现的最高温度和最低温度。
4 防腐层结构
4.1挤压聚丙烯防腐层为三层结构，由底层熔结环氧粉末层、中间胶黏剂层和外层聚丙烯层组成。 4.2防腐层的最小厚度应符合表1的规定。焊缝部位的防腐层厚度不应小于表1规定值的70%。应根据管道建设环境和运行条件，选择防腐层等级。
表1冈 防腐层的厚度
防腐层最小厚度
胶黏剂层
钢管公称直径 DN
环氧涂层
mm
mm
μm
μm
普通级 1.8 2. 0 2. 2 2. 5 3. 0
加强级 2. 5 2. 7 2. 9 3. 2 3. 7
DN100 100 ≥170
≥150
DN>800
5 材料 5.1　钢管 5.1.1·钢管应符合现行有关钢管标准和技术条件的规定，并有出厂合格证。钢管焊缝的余高不应超过2.5mm，且焊缝应平滑过渡。 5.1.2涂敷厂应对钢管进行外观检查。外观质量应符合现行有关钢管标准和技术条件的规定，外观检查不合格的钢管不能涂敷防腐层。 5.2防腐层材料 5.2.1一般规定 5.2.1.1防腐层各种原材料均应有出厂质量证明书及检验报告、使用说明书、安全数据单、出厂合格证、生产日期及有效期。环氧粉末涂料供应商应提供产品的热特性曲线等资料。 5.2.1.2防腐层的各种原材料均应包装完好，按产品说明书的要求存放。 5.2.1.3每种牌（型）号的环氧粉末涂料、胶黏剂以及聚丙烯专用料，在使用前均应由通过国家计量认证的检验机构，按5.2规定的相应性能项目进行检测。性能检测结果达到本标准规定要求的材料方可使用。
2 SY/T 7041--2016
d) 防腐层材料以及抛（喷）射磨料的质量证明书、验收、搬运以及储存。 e) 钢管表面处理，包括环境参数控制、表面处理质量检测试验方法和仪器设备。
防腐层涂敷，包括控制工艺参数的主要仪器/工具防腐层质量检验项目、方法及工具/仪器。
g)
h) 管端预留区处理。 i) 防腐层缺陷的修补以及相关质量检测和试验。
5.3.2工艺评定试验 5.3.2.1涂敷厂应按制定的涂敷工艺规程，对所选定的防腐层材料在涂敷生产线上进行防腐工艺评定试验。当防腐层材料生产厂家或牌（型）号或钢管规格改变时，应重新进行工艺评定试验。试验合格后，涂敷厂应按照经试验确定的涂敷工.艺规程进行涂敷生产和质量检验 5.3.2.2按确定的工艺参数涂敷聚丙烯层并进行性能检测，用于性能检测的聚丙烯层应不含胶和环氧粉末层，结果应符合表7的规定。
表 7 聚丙烯层性能指标
性能指标 ≥400 ≤0.1 ≤0. 4 ≤35
项目
试验方法 GB/T 1040. 2
断裂标称应变”（轴向，周向）.%
23℃ ±2℃ 最高设计温度
压痕硬度，mm
GB/T 23257
热稳定性：△MFR（挤出前后熔体流动速率变化率），%
GB/T 3682
拉伸速度为50mm/min。
5.3. 2.3 从防腐管或在同一工艺条件下涂敷的试验管段上截取试件对防腐层整体性能进行检测，结果应符合表8 的规定。
表8防腐层的性能指标
项目
性能指标 ≥250 ≥40 5 ≤15 5 ≥10 聚丙烯无开裂
试验方法 GB/T 23257
23℃ ±5° 最高设计温度±5℃
剥离强度，N/cm
附录 B 附录 B 附录 A GB/T 23257 GB/T 23257 附录 C
阴极剥离（65℃，48h），mm 阴极剥离（最高设计温度，30cl）"．mm
环氧粉末固化度△Tg，℃
冲击强度，J/mm 抗弯曲（0℃，2.5°）
耐热水浸泡（80℃，48h)，mm 最高设计温度不超过90℃时，试验温度为90℃；最高设计温度超过90℃时，试验温度为最高设计温度最高设计温度不超过90℃时，试验温度为最高设计温度；最高设计温度超过90℃时，试验温度为90℃。
翘边深度平均≤2 且最大<3
5
