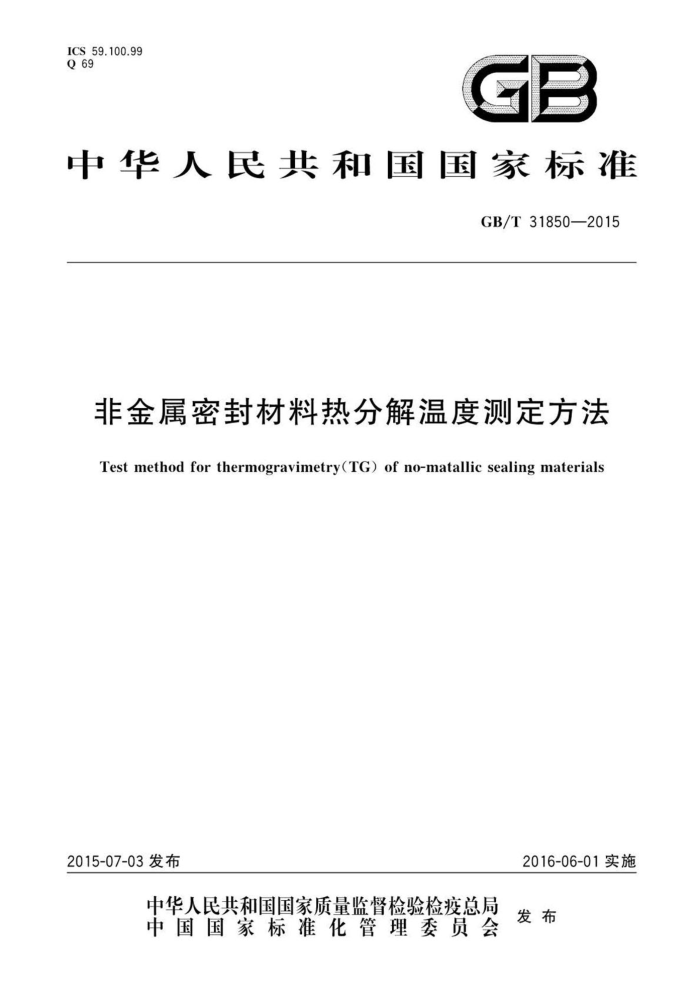

ICS 59.100.99 Q69
GB
中华人民共和国国家标准
GB/T31850—2015
非金属密封材料热分解温度测定方法
Test method for thermogravimetry(TG) of no-matallic sealing materials
2015-07-03发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T31850—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406）归口。 本标准主要起草单位：无锡市祥健四氟制品有限公司、咸阳非金属矿研究设计院有限公司、国家非
金属矿制品质量监督检验中心。
本标准主要起草人：朱绵鹏、王健、乔忠强、石志刚、侯彩虹、张振。
- GB/T31850—2015
非金属密封材料热分解温度测定方法
1范围
本标准规定了非金属密封材料热分解温度测定的术语和定义、原理概述、试验设备、试样制备、设备校准、试验步骤、结果表述和试验报告。
本标准适用于测定非金属密封材料的分解温度和分解速率，也适用于测定非金属密封材料中所含挥发物、添加剂和/或填料的含量.非金属密封材料用原材料亦可参照使用，
本标准适用于动态模式（在程序条件下质量随温度或时间变化）或等温模式（在恒定温度下质量随时间变化）下进行热重测量。
2 2术语和定义
下列术语和定义适用于本文件。
2.1
热重分析法 thermogravimetry:TG 在程序温度控制下，测量试样质量与温度或时间关系的一种方法。
2.2
动态质量变化测量 dynamicmass-changedetermination 在程序变温速率下，记录试样质量随温度的变化的一种技术
2.3
等温质量变化测量 isothermalmass-changedetermination 在恒温条件下，记录试样质量随时间的变化的一种技术
2.4
热重曲线 TGcurve 由热重分析法得到的曲线，以试样的质量为纵坐标（y轴），以温度T或时间t为横坐标（α轴）。
2.5
差示扫描量热法 differential scanning calorimetry:DSC 在程序控温和一定气氛下，测量输给试样和参比物的热流速率和加热功率（差）与温度和/或时间的
关系的技术。 2.6
差热分析 Fdifferential thermal analysis;DTA 在程序控温下，测量试样和参比物之间的温度差与温度和/或时间关系的一种技术。
2.7
居里温度 curietemperature 磁性材料可以在铁磁体和顺磁体之间转变的温度。
2.8
热分解温度 Ethermaldecompositiontemperature 材料受热分解失效时对应的温度。
1 GB/T31850—2015
3原理概述
3.1在程序控温下，以恒定速率加热试样，测量试样质量变化与温度的关系。也可以是在给定的时间内，试样保持在恒定的温度下，测量试样质量变化与时间的关系。通常造成试样质量变化的反应有分解反应、氧化反应或组分挥发。质量的变化记录为热重曲线 3.2材料质量的变化是温度的函数，变化的程度反映了材料的热稳定性。因此，在相同试验条件下，热重数据可以用于评价同类非金属密封材料的相对热稳定性，或用于评价非金属密封材料之间或非金属密封材料与添加剂之间的相互作用。 3.3热重（TG）数据可用于过程控制、过程开发及材料评价。长期热稳定性是与控制及环境条件的一个复杂函数。单独的热重（TG)数据不能说明一种非金属密封材料长期的热稳定性。
4试验设备
4.1 热天平：为零位式或偏转式。试样的质量小于50mg时，精度为士0.020mg。热天平的构造应使气流通过试样周围，并能使热量以恒定的速率向试样传递。 4.2炉体：具有低热容外壳，可在室温至1000℃温度范围内进行快速或慢速的加热及冷却（通常速率至少为50℃/min）。 4.3 温度传感器：测量试样温度。它位于尽量靠近试样的位置。 4.4 升温程序控制器：可在预定温度范围内进行线性速率扫描 4.5 记录设备：显示质量损失和温度或时间的关系，并记录样品质量和温度和/或时间的变化 4.6 试样皿：具有足以承载至少5mg试样的形状和尺寸，并由可承受最高使用温度的材质制成 4.7 保护气体：干燥空气或氧气（氧化条件下），也可以是氧气含量为0.001%（体积分数）或更小的合适的惰性气体（非氧化条件）。无论上述何种气体，其含水量都应小于0.001%（质量分数） 4.8 流量计：测量50mL/min至150mL/min范围内的气体流速。 4.9 天平：测量试样的初始质量，精度为0.01mg。
5 5试样制备
5.1i 试样要求
试样应制成碎沫状 5.2 2 试样状态调节
试样应在23℃士5℃环境中，放置在干燥器内24h以上。
5.3 试样质量
试样的质量应大于10mg·除非试样的质量较小，
6设备校准
6.1 质量校准
在无任何气流穿过热天平的条件下（避免浮力和/或对流的干扰），使用10mg～100mg的校准础
2 GB/T31850—2015
码按下述步骤校准热天平：首先将热天平调零，将校准磁码置于热天平上并测量相应的质量变化；如必要，调节热天平使测量质量与校准础码的质量相等。
6.2温度校准
安装温度传感器（一般为热电偶）于合适位置，读取试样温度。对于不同的仪器，安装位置可能不同。应使用与实际测量相同的环境、气体流速和加热速率来进行温度校准（见第7章）。
如使用热天平时，按下列步骤校准： a）从包含于GM761的5个标准物（见附录A)中选择两种或两种以上标准参比物，所选参比物的
居单温度应接近待测温度范围。如可能，应使待测温度范围处于所选用的两种参比物的居单温度之间。
b）开始加热，以与实际测量相同的升温速率开始升温，根据居里温度转变的起始温度T^、中点
温度T和最终温度T进行温度校准
注：GM761被国际热分析协会（ICTA和美国国家标准与技术研究院（NIST)指定作为居里（磁性转变）的标准温度
范围（参见附录A）。 等于或大于99.99%的镍也可用于校准。 如果热天平与DSC（差示扫描仪）或DTA（差示热分析仪）检测器联用，推荐使用适用于DSC或
DTA校准的标准参比物来进行热天平的温度校准。标准校准物参见附录A。
注1：标准参比物的熔点被定义为曲线拐点处推断基线与吸热波切线的截距（即所谓的起始温度）。 注2：校准是获取可靠的热重数据最关键的步骤。温度传感器、试样的儿何形状和气氛的种类包括气体流速之间的
关系，都会影响测量系统的校准。
7试验步骤
7.1 动态模式
7.1.1称量试样，将试样置入试样皿中 7.1.2热天平调零 7.1.3将盛有试样的试样器血置于热天平上。选择气体流速，通人气流并记录初始质量。对于在严格情性气氛下进行的试验，则需用真空泵抽空热天平然后充入情性气体。或在记录质量前用较高流速情性气体长时间注入保护气体。测定中可以更换气体，但应使用相同的气体流速。建议使用密度接近的气体，以使浮力的影响较为接近。如无法使用密度接近的气体，则需要进行浮力修正。
注：通入气流时会引起热天平中浮力和对流的变化。即使实际质量不变，也会观察到质量的表观变化，且质量测量
精度会下降。建议在与实际测量相同的升温速率及气体流速下进行无试样的预运行，以观察质量的表观变化，质量测量的精度不会比预运行试验获得的结果更佳，
7.1.4如适用，应遵照参考标准的规定设定温度程序。程序应包括初始温度和终止温度，若干次恒温，以及程序温度间的升温速率。 7.1.5开始执行温度程序并记录热重曲线 7.2等温模式
按照7.1.1、7.1.2和7.1.3的规定操作。然后启动仪器，以最大的速率（如100℃/min或更大）升温，以尽快达到指定的温度。
8结果表述
8.1图示
以质量变化量或质量分数变化量与时间或温度关系曲线的形式显示热重数据。
3
