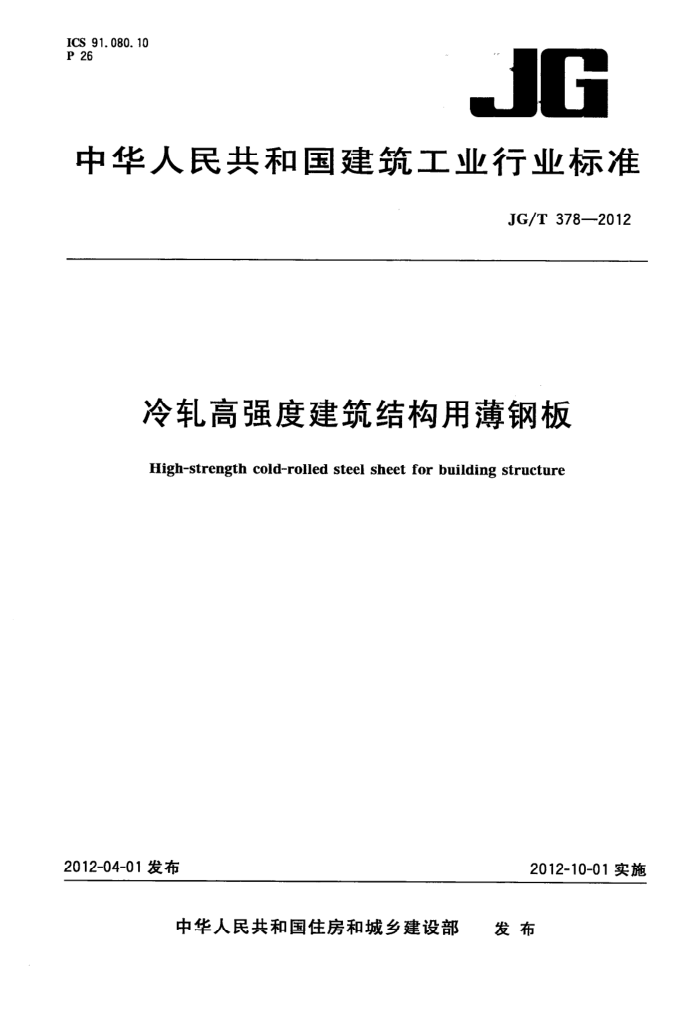

ICS 91.080. 10 P 26
JG
中华人民共和国建筑工业行业标准
JG/T3782012
冷轧高强度建筑结构用薄钢板
High-strength cold-rolled steel sheet for building structure
2012-04-01发布
2012-10-01实施
中华人民共和国住房和城乡建设部 发布 JG/T378—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类和标记 5 一般要求 6 要求
-
试验方法 8 检验规则· 9 订货内容 10 标志、包装及质量证明书， 11 高强钢板使用环境的描述 12 国内外牌号近似对照附录A（资料性附录） 钢的化学成分表附录R（资料性附录） 高强钢板的选择附录C（资料性附录） 高强钢板的运输、装卸和贮存附录D（资料性附录） 高强钢板的加工附录E（规范性附录) 镀层厚度信息的确定和镀层厚度与重量之间的关系附录F（规范性附录） 高强钢板的尺寸、外形及允许偏差附录G（规范性附录) 镀层附着力弯曲试验附录H（资料性附录) 高强钢板使用环境的描述附录J（资料性附录） 本标准与国内外主要相关标准近似代号的对照
9
7
11 12 12 12 13 14 17 18 19 20 25 27 30 JG/T 378—2012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准起草单位：中国建筑标准设计研究院、博思格钢铁（苏州)有限公司、蓝璀建筑钢结构（上海）
有限公司、宝山钢铁股份有限公司、巴特勒（上海)有限公司、来实建筑系统（上海）有限公司。
本标准主要起草人：顾泰昌、李鸣栋、徐长征、徐宏伟、涂树林、尹军、李新明、赵占峰、周坤、代玉娟、 阮福生、颜华平、欧阳凌娜、宋文晶。
I JG/T378—2012
冷轧高强度建筑结构用薄钢板
1范围
本标准规定了冷轧高强度建筑结构用薄钢板（以下简称高强钢板）的术语和定义、分类和标记、一般要求、要求、试验方法、检验规则、订货内容、标志、包装及质量证明书、使用环境的描述、国内外牌号近似对照。
本标准适用于工业与民用建筑结构用规定最小届服强度不小于450MPa，公称厚度为0.30mm～ 3.00mm的高强度热镀锌钢板、热镀铝锌钢板、彩涂热镀锌钢板和彩涂热镀铝锌钢板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单)适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法（ISO6892-1） GB/T247钢板和钢带检验、包装、标志及质量证明书的一般规定 GB/T1766 色漆和清漆涂层老化的评级方法 GB/T 1839 钢产品镀锌层质量试验方法（ISO1460） GB/T2518—2008连续热镀锌钢板及钢带 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 13448 彩色涂层钢板及钢带试验方法 GB/T14978—2008连续热浸镀铝锌合金镀层钢板及钢带 GB/T17505 5钢及钢产品交货一般技术要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
冷轧高强度建筑结构用薄钢板high-strengthcold-rolledsteelsheetforbuildingstructure 用于结构构件、围护面板，公称厚度为0.30mm~3.00mm、规定最小届服强度不小于450MPa的
热镀锌、热镀铝锌、彩涂热镀锌、彩涂热镀铝锌钢质板材及钢带。 3. 2
热镀锌钢板hot-dipzinccoatedsteelsheet 在连续的生产线上，将冷轧钢带浸人锌镀液中，经热浸获得的镀锌钢质板材及钢带。
3. 3
热镀铝锌钢板hot-dipaluminum-zincalloycoated steelsheet 在连续的生产线上，将冷轧钢带浸人质量分数约为55%的铝、1.6%的硅，其余成分为锌的合金镀
液中，经热浸获得的镀铝锌钢质板材及钢带。
1 JG/T378—2012
3. 4
彩涂热镀锌钢板prepaintedhot-dipzinccoatedsteel sheet 在经过表面预处理的热镀锌钢板上连续涂覆有机涂料，然后进行烘烤固化而成的彩色钢质板材及
钢带。 3.5
彩涂热镀铝锌钢板 prepainted hot-dipaluminum-zinc alloy coated steel sheet 在经过表面预处理的热镀铝锌钢板上连续涂覆有机涂料，然后进行烘烤固化而成的彩色钢质板材
及钢带。
4分类和标记
4.1分类和代号 4.1.1 高强钢板代号以S表示。 4.1.2以450、500或550表示钢种等级。 4.1.3在本标准中不规定钢种特性，以G表示。 4.1.4 热镀代号在本标准中以D表示。 4.1.5 镀层种类、镀层表面结构、表面处理方式、涂层种类的分类和代号应符合表1的规定。
表1镀层种类、镀层表面结构、表面处理方式、涂层种类的分类和代号
项目镀层种类镀层表面结构
分类锌镀层铝锌镀层普通锌花铬酸钝化涂油无铬钝化无铬钝化十涂油普通耐指纹膜无铬耐指纹膜
代号 2 AZ N c 0 C5 CO5 AF AF5 PE SMP HDP SRP PVDF HY PE PU
可选的镀层表面处理方式
聚酯硅改性聚酯高耐久性聚酯特殊强化聚酯聚偏氟乙烯
可选的面漆涂层种类
环氧聚酯聚氨酯
底漆涂层种类
4.1.6 ：高强钢板（仅针对热镀锌钢板和热镀铝锌钢板)按表面质量分类及代号应符合表2的规定。 2
