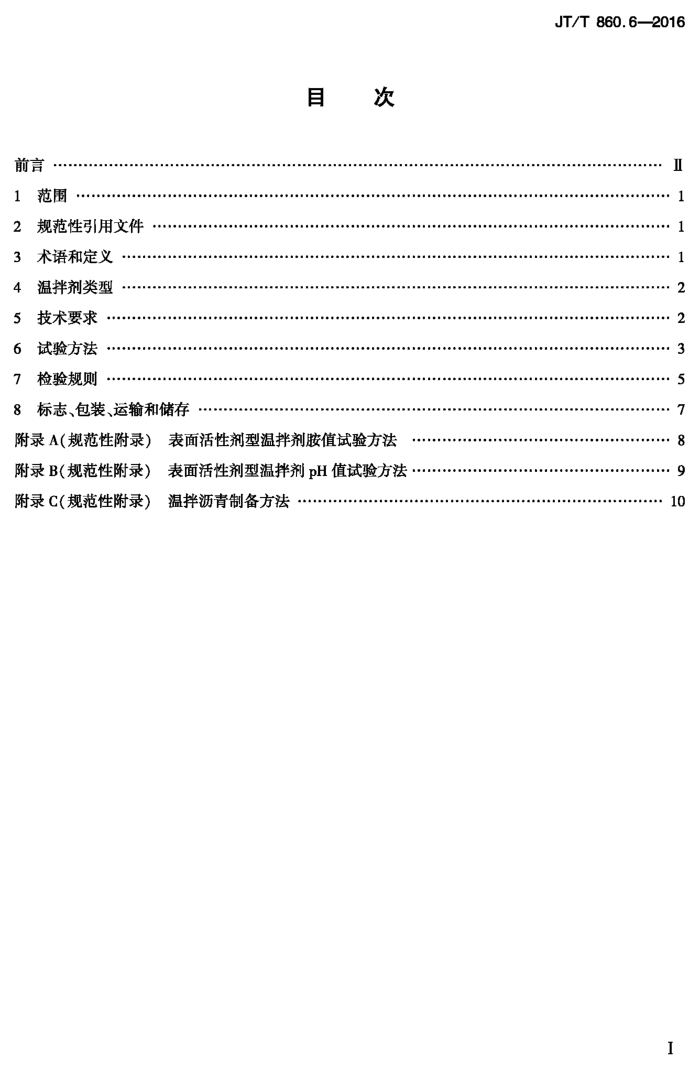

JT/T860.6—2016
目次
前言
范围 2 规范性引用文件 3 术语和定义
1
温拌剂类型 5 技术要求
4
试验方法检验规则
6
7
8标志、包装、运输和储存附录A（规范性附录） 表面活性剂型温拌剂胺值试验方法附录B（规范性附录） 表面活性剂型温拌剂pH值试验方法· 附录C（规范性附录） 温拌沥青制备方法
8
E
10
1 JT/T860.6—2016
前言
JT/T860《沥青混合料改性添加剂》分为6个部分：
第1部分：抗车辙剂；第2部分：高黏度添加剂；一第3部分：阻燃剂；一第4部分：抗剥落剂；第5部分：天然沥青；一第6部分：温拌剂。 本部分为JT/T860的第6部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通运输部公路科学研究院、阿克苏诺贝尔有限公司、山东山建道路工程研究所、
河北省高速公路邢汾管理处。
本部分主要起草人：张艳君、曹东伟、王勇、王立志、李作恒、范勇军、赵文忠、张海燕、李雪。
I JT/T860.6—2016
沥青混合料改性添加剂
第6部分：温拌剂
1范围
IT/T860的本部分规定了温拌剂的类型、技术要求、试验方法、检验规则，以及标志、包装、运输和储存。
本部分适用于温拌剂的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16582 塑料用毛细管法和偏光显微镜法测定部分结晶聚合物熔融行为（熔融温度或熔
融范围）公路工程沥青及沥青混合料试验规程公路工程集料试验规程
JTG E20 JTG E42
3术语和定义
下列术语和定义适用于本文件。
3.1
温拌剂warmmixtureadditive 添加到沥青或沥青混合料中，通过物理或化学作用，使沥青混合料能在相对较低的温度下正常施
工，满足热拌沥青混合料技术要求的添加剂。 3.2
温拌沥青warmasphalt 将温拌剂与沥青通过搅拌、剪切或胶体磨等方式加工得到的可在较低温度下正常施工，满足热拌沥
青混合料技术要求的沥青。 3.3
温拌沥青混合料warmmixasphalt（WMA）通过温拌剂的作用沥青及矿料在降低拌和温度（20~30）℃条件下拌和得到的，满足热拌沥青混
合料技术要求的混合料。 3.4
温拌剂掺量warmmixtureadditivecontent 温拌剂与沥青和温拌剂总质量的比值，以百分比（%）计。
3.5
降黏型温拌剂viscosity-reducingbasedWMAtechnology 通过降低沥青在热拌施工温度附近的黏度，实现较低温度下施工、顺利压实的温拌剂。
3.6
表面活性剂型温拌剂surfactantbasedWMAtechnology
1 JT/T860.6—2016
以表面活性剂为主要材料，通过降低沥青表面张力，实现温拌效果的温拌添加剂。
A
温拌剂类型
温拌剂分为降黏型温拌剂和表面活性剂型温拌剂。
5 技术要求 5.1 降黏型温拌剂
降黏型温拌剂技术要求见表1。
表1降黏型温拌剂技术要求
单 位
指标外观灰分(无机类) 含水率
技术要求粉末或细小颗粒状
》0.5 0.5 100
% % °
熔点
5.2 表面活性剂型温拌剂
表面活性剂型温拌剂既可采用“干法”加工工艺又可采用“湿法”加工工艺，其技术要求见表2。
表2 表面活性剂型温拌剂技术要求
技术要求
指 标外观胺值有效固含量 pH值(25℃)
单 位
“干法”（直投）添加型液体，无悬浮和沉淀物
“湿法”（与沥青预混）添加型
液体，无悬浮和沉淀物
mg/g %
400 ~ 600 ≥99.0
一
>5.0 9.5 ±1.0
5.3 温拌沥青
温拌沥青技术要求见表3。
表3 温拌沥青技术要求
指标针人度(25℃,100g，5s)
单位 1/10mm cm °℃ Pa· s
技术要求满足原沥青技术要求满足原沥青技术要求
延度软化点
不低于原沥青比原沥青降低30%以上
布氏黏度（135℃）
2 JT/T860.6—2016
表3(续)
指 标
单 位
技术要求满足原沥青技术要求满足原沥青技术要求满足原沥青技术要求
质量变化率针人度比
% % cm
TFOT沥青薄膜加热试验残留物
延度
5.4 温拌沥青混合料
温拌沥青混合料技术要求见表4。
表4 温拌沥青混合料技术要求
指 标
单 位
技术要求
击实成型旋转压实
比原热拌沥青混合料提高值不大于0.5
空隙率
%
不大于原热拌沥青混合料值满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求满足原热拌沥青混合料要求
矿料间隙率饱和度马歇尔稳定度残留稳定度
% % kN % % 次/mm μe mL/min
冻融劈裂强度比TSR 车辙试验动稳定度低温弯曲试验破坏应变
渗水系数
注：其他类型温拌剂经试验和工程验证满足上述要求的，可以采用。
6 试验方法
6.1 温拌剂 6.1.1降黏型温拌剂 6.1.1.1 外观
通过目测检验温拌剂外观。
6.1.1.2灰分
降黏型温拌剂灰分的试验按JTGE20中T0614方法进行，采用直径不小于120mm的蒸发血皿，样品数量为（5±0.5）g。 6.1.1.3含水率
降黏型温拌剂含水率的试验按JTGE42中T0343进行。 6.1.1.4熔点
降黏型温拌剂熔点试验按GB/T16582进行。
3
