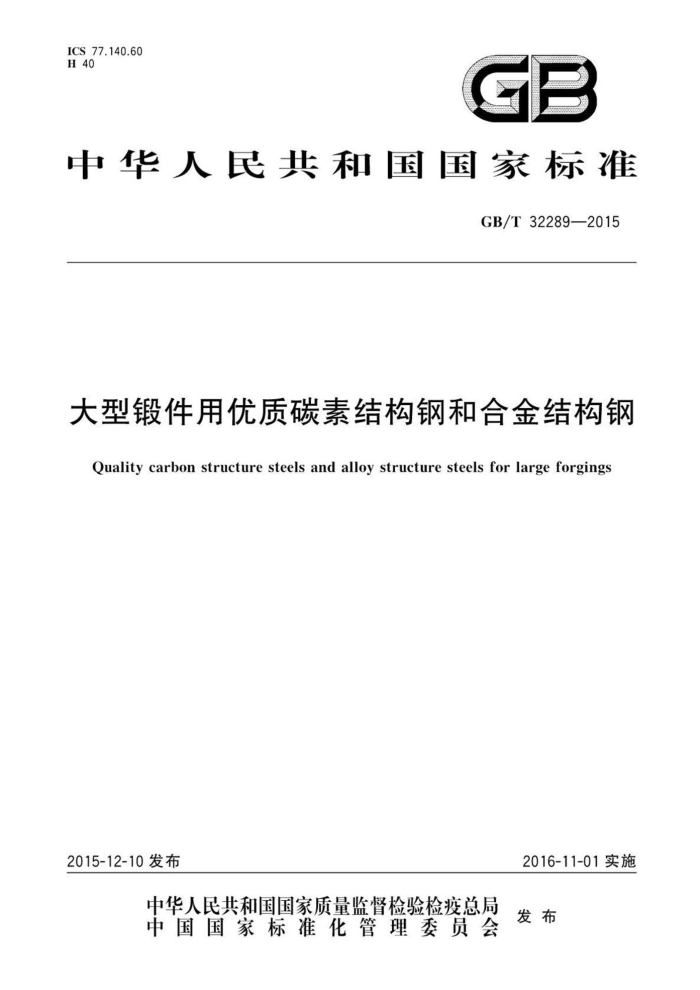

ICS77.140.60 H 40
GB
中华人民共和国国家标准
GB/T32289—2015
大型锻件用优质碳素结构钢和合金结构钢
Quality carbon structure steels and alloy structure steels for largeforgings
2015-12-10发布
2016-11-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32289—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：东北特钢集团北满特殊钢有限责任公司、冶金工业信息标准研究院、宝钢特钢有
限公司、大冶特殊钢股份有限公司
本标准主要起草人：钱成云、栾燕、戴强、张淑平、黄成钢
- GB/T32289—2015
大型锻件用优质碳素结构钢和合金结构钢
1范围
本标准规定了天型锻件用优质碳素结构钢和合金结构钢的分类与代号、订货内容、尺寸、外形、重量
及充许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书
本标准适用于一般用途用公称直径大于250mm~1500mm锻制圆钢、边长大于250mm~ 1300mm锻制方钢，以及厚度大于250mm~1000mm且宽度大于250mm~1700mm锻制扁钢（以下简称锻材）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223（所有部分）钢铁及合金化学分析方法 GB/T225 钢淬透性的末端淬火试验方法（Jominy试验） GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 699 优质碳素结构钢 GB/T 908 锻制钢棒尺寸、外形、重量及允许偏差 GB/T1979 结构钢低倍组织缺陷评级图 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3077 合金结构钢 GB/T4162 锻轧钢棒超声检测方法 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T6394 金属平均晶粒度测定法 GB/T 6402- 2008钢锻件超声检测方法 GB/T 7736 钢的低倍缺陷超声波检验法 GB/T 8170- 2008数值修约规则与极限数值的表示和判定 GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T11261 钢铁氧含量的测定脉冲加热惰气熔融-红外线吸收法 GB/T13298 金属显微组织检验方法 GB/T13299 钢的显微组织评定方法 GB/T15711 钢材塔形发纹酸浸检验方法 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）
1 GB/T32289—2015
GB/T20124 钢铁氮含量的测定情性气体熔融热导法（常规方法） GB/T21834 中低合金钢 多元素成分分布的测定 金属原位统计分布分析法
3分类与代号
3.1 锻材按冶金质量等级分为：
a) 优质钢； b) 高级优质钢（牌号后加"A”）； c) 特级优质钢（牌号后加“E"）。
3.2 锻材按表面种类分为：
a) 压力加工表面SPP； b) 磨光SP； c) 剥皮SF。
3.3 锻材按热处理状态分为：
a) 退火A； b) 高温回火 T; c) 正火N； d) 正火十回火 N+T
3.4 锻材按使用加工方法分为：
a) 热压力加工用钢 UHP： b) 切削加工用钢 UC。
4 订货内容
按本标准订货的合同或订单应包括下列内容： a) 标准编号； b) 产品名称； c) 牌号或统一数字代号； d) 冶炼方法（见6.2）； e) 交货重量（或数量）； f) 尺寸、外形及允许偏差； g) 使用加工方法（未注明者.按切削加工用钢）； h) 交货状态； i) 力学性能（如有要求，合同注明）； j) 低倍（如有要求，合同注明）； k) 特殊要求。
5 尺寸、外形、重量及允许偏差
5.1 尺寸及其允许偏差
剥皮锻材的尺寸允许偏差为+3.°mm。 5.1.2 2公称尺寸不大于400mm锻造及磨光锻材的尺寸允许偏差应符合GB/T908的规定；公称尺寸大于400mm锻造及磨光锻材尺寸的允许偏差应符合表1的规定。锻造圆钢及方钢尺寸允许偏差的组 2
5.1.1 GB/T32289—2015 6.1.2 优质碳素结构钢锻材成品化学成分允许偏差应符合表3的规定，合金结构钢锻材成品化学成分允许偏差应符合表4的规定。
表3 优质碳素结构钢锻材成品化学成分允许偏差
横截面积/cm
规定化学成分上限值/%
>1300~ >2600~ >5200~ 2600
元素
1300
>10 400
5200
10 400
超过上限或低于下限的允许偏差量（质量分数）/%
0.04 0.05 0.06 0.04 0.07 0.06 0.08 0.010 0.006 0.015
0.05 0.06 0.07 0.06 0.09 0.08 0.09 0.015 0.006 0.015
≤0.25 0.26~0.55 >0.55 0.37 >0.37 ≤0.90 >0.90 ≤0.050 ≤0.050 >0.050
0.03 0.04 0.05 0.03 0.06 0.04 0.06 0.008 0.005 0.010
0.03 0,04 0.05 0.04 0.06 0.05 0.07 0.010 0.005 0.010
0.05 0.06 0.07 0.05 0.07 0.07 0.08 0.015 0.006 0.015
c
Si
Mn P S
表4 合金结构钢锻材的化学成分允许偏差
横截面积/cm >2600~
规定化学成分上限值/%
>1300~ 2 600
>5200~ 10 400
≤1300
>10 400
元素
5200
超过上限或低于下限的允许偏差量（质量分数）/%
0.03 0.04 0.05 0.04 0.06 0.05 0.07 0.010 0.005 0.010 0.03 0.05 0.07
0.05 0.06 0.07 0.05 0.07 0.07 0.08 0.015 0.006 0.015 0.03 0.05 0.07
《0.25 0.26~0.55 >0.55 ≤0.37 >0.37 ≤0.90 >0.90 ≤0.050 ≤0.035 >0.035 1.00 1.01~2.00 2.01~5.30
0.03 0.04 0.05 0.03 0.06 0.04 0.06 0.008 0.005 0.010 0.03 0.05 0.07
0.04 0.05 0.06 0.04 0.07 0.06 0.08 0.010 0.006 0.015 0.03 0.05 0.07
0.05 0.06 0.07 0.06 0.09 0.08 0.09 0.015 0.006 0.015 0.03 0.05 0.07
c
si
Mn P S
Ni
1 GB/T32289—2015
表4（续）
横截面积/cm
≤1300 >1300~ >2600~ >5200~
规定化学成分上限值/%
元素
>10 400
2600 超过上限或低于下限的允许偏差量（质量分数）/%
5200
10400
≤0.90 0.91~2.10 2.11~10.00 ≤0.20 0.21~0.40 0.41~1.15 1.16~5.50 ≤0.10 0.11~0.25 0.26~0.50 0.51~1.25 <0.85 ≤1.00 1.01~4.00 ≤0.16~0.50 0.51~2.00 ≤1.00 >1.00 0.0008~0.0050
0.04 0.06 0.10 0.02 0.03 0.04 0.06 0.01 0.02 0.03 0.04 0.05 0.05 0.09 0.05 0.10 0.03 0.05
0.04 0.06 0.12 0.02 0.03 0.05 0.08 0.01 0.02 0.03 0.04 0.05 0.05 0.10 0.06 0.10 0.03 0.05 上偏差：0.0005；下偏差：0.0001
0.05 0.07 0.14 0.02 0.03 0.06 0.10 0.01 0.02 0.03 0.04 0.05 0.06 0.12 0.07 0.12 0.03 0.05
0.05 0.07 0.15 0.03 0.04 0.07 0.12 0.01 0.02 0.03 0.04 0.05 0.06 0.12 0.07 0.12 0.03 0.05
0.06 0.08 0.16 0.03 0.04 0.08 0.12 0.01 0.02 0.03 0.04 0.05 0.07 0.14 0.08 0.14 0.03 0.05
Cr
Mo
V
Ti W
AI
Cu B
6.2 冶炼方法
钢应经真空脱气处理。 6.3 交货状态 6.3.1 锻材通常以退火状态交货。 6.3.2 根据需方要求，并在合同中注明，也可以高温回火、正火、正火十回火状态交货。 6.3.3 根据需方要求，并在合同中注明，也可以特殊表面（磨光、剥皮）状态交货 6.4 制造工艺
锻材应在有足够能力的锻压机上锻造成型，其锻造比应符合下列规定： a) 供热压力加工使用的锻材或用电渣钢锭生产的锻材，应不小于2.0； b) 经中间镦粗的锻材，应不小于2.5； c) 供切削加工使用的锻材，应不小于3.0。
