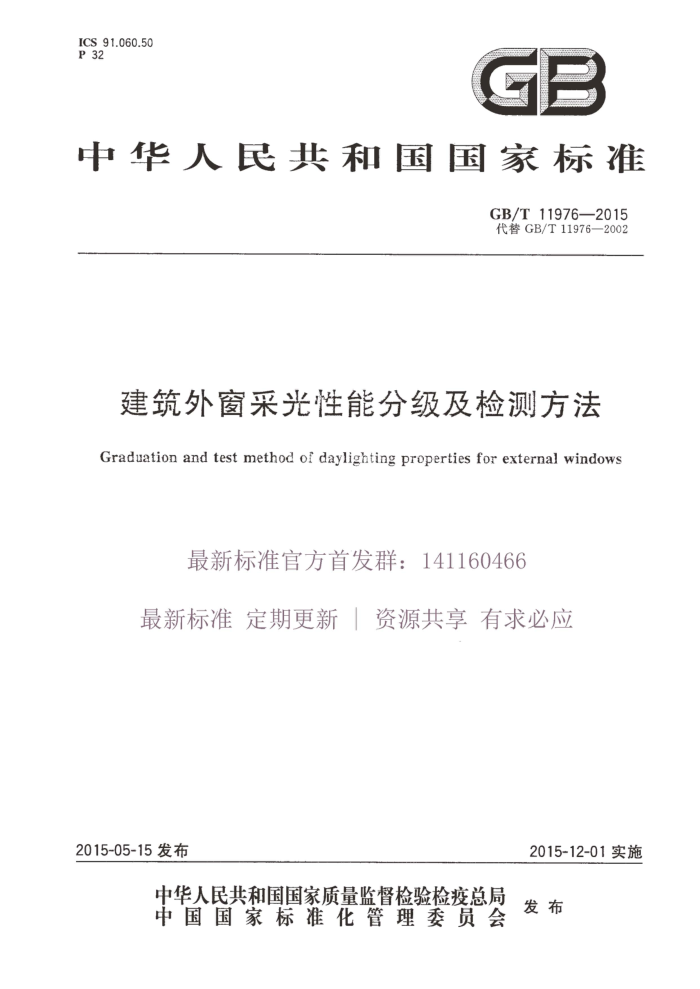

ICS 91.060.50 P 32
GE
中华人民共和国国家标准
GB/T11976—2015 代替GB/T11976—2002
建筑外窗采光性能分级及检测方法
Graduation and test method of daylighting properties for external windows
最新标准官方首发群：141160466
最新标准定期更新资源共享有求必应
2015-12-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 11976—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T11976--2002《建筑外窗采光性能分级及检测方法》，与GB/T11976—2002相
比，主要技术变化如下：
增加了建筑外窗颜色透射指数分级；
- 一
增加了颜色透射指数测试设备要求及计算方法；修改了附录A，增加了附录B。
-
本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 标准起草单位：中国建筑科学研究院、广东省建筑科学研究院、上海建筑科学研究院（集团)有限公
司、河南省建筑工程质量检验测试中心站有限公司、北京工业大学、北京科博华建材有限公司、河北奥润顺达窗业有限公司、泰诺风保泰（苏州）隔热材料有限公司、天津津贝尔建筑工程试验检测技术有限公司、天津建科建筑节能环境检测有限公司、浙江新世纪工程检测有限公司、深圳市富诚幕墙装饰工程有限公司、宁波工程学院、江苏省英泰柯建筑节能科技股份有限公司。
本标准主要起草人：张建平、罗涛、刘会涛、杨仕超、王书晓、郝志华、徐勤、李卫民、孙诗兵、康健、 魏贺东、曾俊华、王欣丽、姜婵、顾剑英、蔡贤慈、王海波、张建军、尚庆欢。
本标准所代替标准的历次版本发布情况为：本标准于1989年12月25日首次发布，2002年4月28日第一次修订，本次为第二次修订。
I 最新标准官方首发群：141160466
GB/T11976—2015
最新标准定期更新资源共享有求必应
建筑外窗采光性能分级及检测方法
1范围
本标准规定了建筑外窗采光性能分级及检测方法的术语和定义、性能分级和检测。 本标准适用于建筑外窗及采光板、采光罩和导光管采光系统的透光折减系数和颜色透射指数的分
级及检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5702光源显色性评价方法 GB/T5823建筑门窗术语 JJG245光照度计 ISO9050建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比和玻璃
有关参数的测定（Glassin building一Determinationof light transmittance，solardirect transmittance, total solar energy transmittance,ultraviolet transmittance and related glazing factors)
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3.1
采光性能daylightingproperties 建筑外窗及其他采光系统在漫射光照射下透过光的能力。
3.2
入射漫射光照度 incident diffused illuminance E. 无试件时，在接收室内表面上测得的透过试件洞口的光照度。
3.3
透射漫射光照度 transmitteddiffusedilluminance E. 有试件时，在接收室内表面上测得的透过试件的光照度。
3.4
透光折减系数 transmitting rebate factor T. 透射漫射光照度与人射漫射光照度之比。
3.5
颜色透射指数 colour rendering index R.
1 GB/T11976—2015
光透过试件后的一般显色指数。 注：一般显色指数是指光源对国际照明委员会(CIE)规定的第1～8种标准颜色样品显色指数的平均值。
4 性能分级
4.1 分级指标
建筑外窗采光性能以透光折减系数和颜色透射指数为分级指标。 4.2透光折减系数 4.2.1 建筑外窗透光折减系数(T.)应按表1进行分级。
表1建筑外窗透光折减系数分级
分级 T. 注：T.值应给出具体数值。
2
1
3
4
5 T,≥0.60
0.20≤T,<0.30 0.30≤T,<0.40 0.40≤T,<0.50 0.50≤T,<0.60
4.2.2 建筑外窗的透光折减系数的选用可参考附录A。 4.3 颜色透射指数
建筑外窗的颜色透射指数（R，）应按表2进行分级。
表2颜色透射指数分级
1
2
分级 R.
3
4
B 80≤R,<90
B
A 70≤R,<80 60R,<70 40≤R.<60 20≤R,<40
A R.≥90
5检测
5.1 检测项目
检测项目包括透光折减系数T，和颜色透射指数R。。 5.2 检测装置 5.2.1组成
检测装置应按附录B进行设计，由光源室、接收室和安装框组成，见图1。光源室和接收室的箱体应不透光，接收室可移动，并可与光源室合拢密闭。
2 GB/T11976—2015
接收室
光源室
-7
可移动
5
a）检测装置剖面图
b) 安装框示意图
说明： 1 一光源室漫反射层； 2— 光源； 3— 一灯槽； 4— 光接收器； 5- 光谱仪探头； 6 试件洞口； 7— 接收室漫反射层， 8 一地面； 9— 一试件。
图1检测装置示意图
5,2.2 光源室
5.2.2.1光源室内表面涂层应厚度均匀，表面清洁；应采用漫反射、稳定性好、光谱选择性小且反射比不低于0.8的涂料，配方可参考附录C的规定。 5.2.2.2试件洞口平面上的平均照度不应低于10001x，照度差不应大于1%，照度测试应符合附录D 的规定并定期核查。 5.2.2.3光源室宜为球体或正方体，也可为满足5.2.2.1和5.2.2.2要求的其他形状，其最大开口面积应小于接收室内表面积的10%。 5.2.2.4光源室的光源应满足以下要求：
a) 光源应采用白炽灯、卤钨灯及陶瓷金卤灯等具有连续光谱的电光源，显色指数不低于85，便于
控光； b) 光源应对称布置，且安装位置应保证无直射光落到试件表面； c) 光源应由稳压装置供电，其电压波动不应大于0.5%； d) 光源应进行老炼稳定后方可使用。
5.2.3 接收室 5.2.3.1 接收室内表面的涂层和涂料要求应与光源室相同。 5.2.3.2 接收室应为球体或正方体，其开口面积及位置应与光源室一致。 5.2.3.3 接收室应采用光接收器和光谱仪作为接收器。 5.2.3.4 用于检测窗的透光折减系数的光接收器应具有余弦修正器，并应符合JJG245规定的一级照度计的要求。光接收器应均匀设置在接收室开口周边内侧，数量不应少于4个，且应定期核查。 5.2.3.5用于检测窗的颜色透射指数的光谱仪应符合下列要求：
a）波长范围：380nm~780nm；
