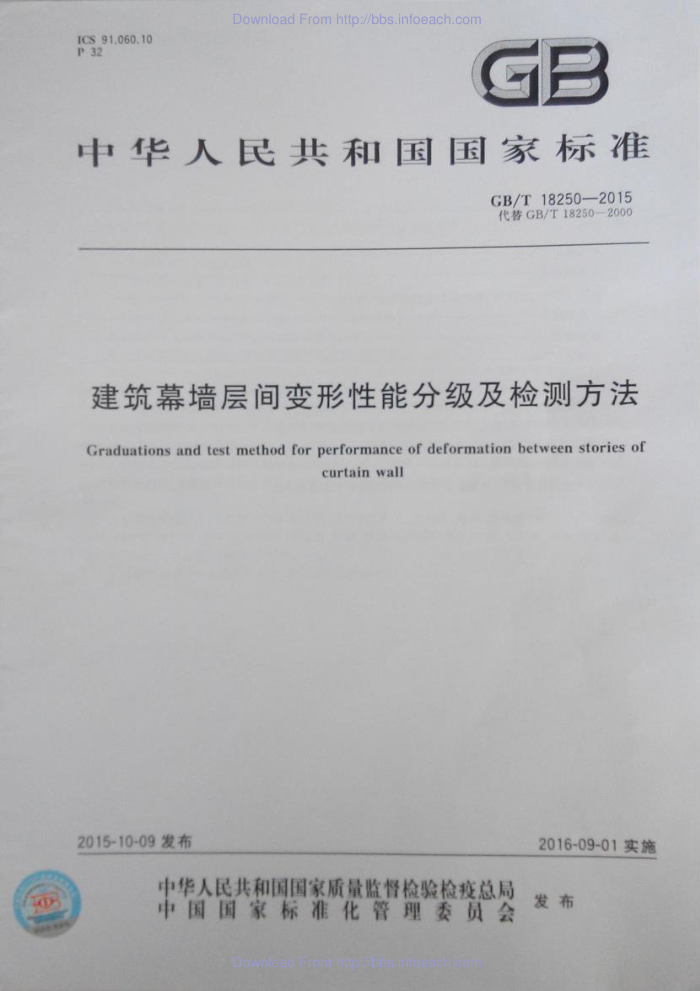

ICS91.060.10 P32
GB
中华人民共和国国家标准
GB/T18250—2015 代替GB/T18250-2000
建筑幕墙层间变形性能分级及检测方法 Graduations and test method for performance of deformation between stories of
curtain wall
2015-10-09发布
2016-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
面
Download From http://bbs load From http://bbs.infoeach.com
GB/T18250—2015
目次
前言 1范围 2规范性引用文件 3术语和定义 4分级 5一般规定… 检测原理
.
6
7 检测设备 8加载方式 9试件及安装要求 10检测步骤 11检测结果及评定. 12检测报告附录A（资料性附录）建筑幕墙层间组合位移变形性能检测方法.
....
5
10 Download From http://bbs.infoeach.com
GB/T18250—2015
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替GB/T18250—2000《建筑幕墙平面内变形性能检测方法》，与GB/T18250—2000相
比，主要技术变化如下：
一提出幕墙层间变形性能的概念（见3.2）：
增加层间变形性能分级（见第4章）：
-
增加平面外（Y轴维度）和垂直方向（Z轴维度）变形性能及检测方法（见10.3.10.4）增加建筑幕墙层间组合位移性能检测方法（见附录A）。
本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。 本标准起草单位：中国建筑科学研究院、中国建筑金属结构协会、广东省建筑科学研究院、沈阳远大
铝业工程有限公司、广州铝质装饰工程有限公司、北京工业大学、上海市建筑科学研究院（集团）有限公司、山东省建筑科学研究院、广东坚朗五金制品股份有限公司、广州市建筑科学研究院有限公司、上海市建设监理有限公司、中山盛兴股份有限公司、深圳市深业泰然建设工程有限公司、河南省建筑科学研究院有限公司、河北奥润顺达窗业有限公司、天津津贝尔建筑工程试验检测技术有限公司、浙江新世纪工程检测有限公司、天津建科建筑节能环境检测有限公司、宁波和邦检测研究有限公司、湖北省产品质量监督检验研究院、中国建筑材料检验认证中心、江河创建集团股份有限公司、上海迪蒙幕墙工程技术有限公司。
本标准主要起草人：王洪涛、邱铭、刘会涛、黄小坤、黄圻、张士翔、何瑄、王双军、谭国湘、孙诗兵、 徐勤、冯功斌、杜万明、邢宇帆、席时、姜清海、粟曙、钱伟、魏贺东、徐杰、俞捷、李胜英、孙跃维、田混、 董人文、王治宁、冉启件、万成龙、孙梅凤。
本标准于2000年11月首次发布，本次为第一次修订。
DownloadFromhttp://bbs.infoeach.cor Download From http://bbs.infoeach.com
GB/T18250—2015
建筑幕墙层间变形性能分级及检测方法
1范围
本标准规定了建筑幕墙层间变形性能的术语和定义、分级、一般规定、检测原理、检测设备、加载方式、试件及安装要求、检测步骤、检测结果及评定和检测报告。
本标准适用于建筑幕墙层间变形性能的定级检测和工程检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15227建筑幕墙气密、水密、抗风压性能检测方法 GB50011建筑抗震设计规范 JGJ/T97 工程抗震术语标准
3术语和定义
GB50011、JGJ/T97界定的以及下列术语和定义适用于本文件
3.1
层间变形 deformation between stories 在地震、风荷载等作用下，建筑物相邻两个楼层间在幕墙平面内水平方向（X轴）、平面外水平方向
(Y轴，垂直于X轴方向）和垂直方向（Z轴）的相对位移。X轴、Y轴、Z轴方向见图1。
N. 1
+ P
说明： 1幕墙试件； 2楼层。
图1X轴、Y轴、Z轴方向示意图
3.2
幕墙层间变形性能deformationperformanceof curtainwall 在建筑主体结构发生反复层间位移时，幕墙保持其自身及与主体连接部位不发生损坏及功能障碍
的能力。
Download From http://bbs.infoeach.con GB/T18250—2015
3.3
拟静力试验 pseudo-static test 伪静力试验低周反复加载试验用一定的荷载控制或变形控制模拟地震作用或风荷载，对楼层进行低周反复加载，试验幕墙在楼层
反复层间位移时的受力和变形过程， 3.4
幕墙平面内变形性能 deformation performancein plane of curtain wall 幕墙X轴维度变形性能楼层在X轴维度反复位移时，幕墙保持其自身及与主体连接部位不发生损坏及功能障碍的能力。 幕墙平面外变形性能 deformation performance out plane of curtain wn 幕墙Y轴维度变形性能楼层在Y丫轴维度发复位移时，幕墙保持其自身及与主体连接部位不发生损坏及为能障碍的能力。 幕墙垂直方向变形性能 deformation performance vertical direction of curtainwall 幕墙Z轴维度变形性能楼层在乙轴维楚反复位移时，幕墙保持其自身及与主体连接部位不发生损坏及功能障得的能力。 幕墙层间组合位移变形性能 deformalion performance combined direction of curtnin wall 楼层在 X轴Y轴、Z轴三个维度中同时产 生两个或 个维度的反复位移时，幕墙保持其自身及与
3.5
3.6
3.7
主体连接部位不发生损坏及功能障碍的能力 3.8
层间位移角 drift angle between stories 沿X轴、Y辅维度方向层间位移值和层高之比值
3.9
层间高度变化量verticaldisplacementbetween stories 沿乙轴维度方向相楼层间高度变化量。
4分级
4.1分级指标 4.1.1幕墙平面内变形性能以X轴维度方向层间位移角作为分级指标值，用表示。
4.1.2幕墙平面外变形性能以Y轴维度方向层间位移角作为分级指标值，用，表示。 4.1.3幕墙垂直方向变形性能以Z轴维度方向层间高度变化量作为分级指标值，用8表示。 4.2幕墙层间变形性能分级
建筑幕墙层间变形性能分级见表1。
2
