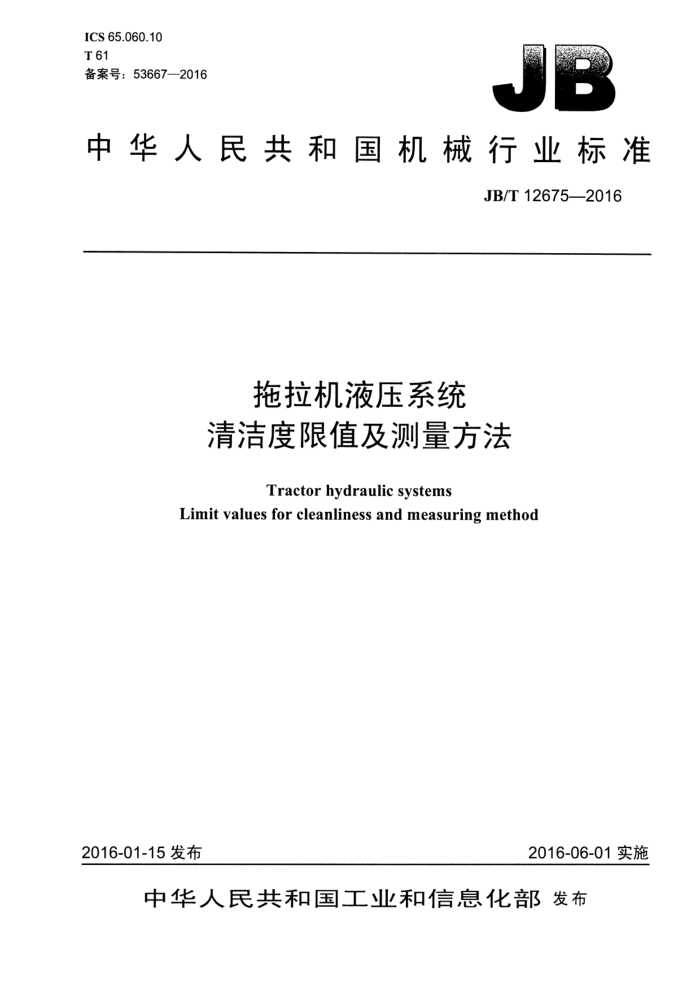

ICS 65.060.10 T 61 备案号：53667—2016
中华人民共和国机械行业标准
JB/T 12675—2016
拖拉机液压系统清洁度限值及测量方法
Tractor hydraulic systems
Limit values for cleanliness and measuring method
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12675—2016
目 次
前言 1 范围. 2 规范性引用文件 3 测量方法 3.1　方法..
.................
中.ee中
3.2 测量用仪器设备、器具及清洗液， 3.3 准备、取样、清洗 3.4杂质的过滤、收集与称重， 3.5杂质质量的计算. 4清洁度限值.. 4.1整机液压系统清洁度限值. 4.2液压零部件清洁度限值... 5杂质的分析和保管 6清洁度测量报告..
.........................
...........
C
表1拖拉机液压零部件清洁度限值表2清洁度测量报告.. JB/T 12675—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：中国一拖集团有限公司、国家拖拉机质量监督检验中心。 本标准主要起草人：杨智才、罗艺军、高福民、刘涛、胡晓华、徐惠娟。 本标准为首次发布。
II JB/T 12675—2016
拖拉机液压系统清洁度限值及测量方法
1范围
本标准规定了拖拉机独立液压系统清洁度的限值及测量方法。 本标准适用于拖拉机独立液压系统及其液压零部件清洁度的测量。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1922—2006　汕漆及清洗用溶剂汕 GB/T5330—2003.T.业用金属丝编织方孔筛网
3测量方法
3.1方法
拖拉机液压系统清洁度的测量方法采用称重法。 3.2测量用仪器设备、器具及清洗液
测量用仪器设备、器具及清洗液应符合以下要求： a）不锈钢丝过滤筛网应符合GB/T53302003中GFW0.038/0.025（相当]：400目/in）的规定； b）清洗液用GB1922—2006规定的2号溶剂汕； c）根据需要配备的器具：瓷盘、带盖的玻璃缸、桶、盆、尼龙刷（多种形状）、洗瓶、镊子、中速
滤纸、称量瓶、注射器、洗乓球、磁铁、玻璃纸等; d）温度计; e）分析天平，精度为10-4g; f）烘箱、干燥箱; g）带刻度的放大倍数大于40倍的显微镜。
3.3准备、取样、清洗 3.3.1准备 3.3.1.1测量工作应在环境清洁干净、通风良好、有安全防护措施的室内进行。 3.3.1.2操作人员应穿戴清洁的工作衣、帽和鞋，洗净双手。 3.3.1.3所用器具应清洗干净，过滤筛网不允许有目测能见的变形及伤痕。 3.3.1.4将滤纸放入干净的称量瓶中，在105℃±5℃烘箱内打开瓶盖烘30min，合上瓶盖取出，放入干燥箱内冷却30min，称至恒重（连续两次烘干称重的差值不大于0.4mg），放入干燥箱内待用。
1 JB/T 12675-2016
3.3.2取样、清洗 3.3.2.1整机 3.3.2.1.1从入库的合格整机产品中随机抽取二台样机，必要时可增抽一台作为备用。将整机液压汕放汕口处清洗干净。 3.3.2.1.2整机先进行1h路试（以中、高档为主），反复操纵液压系统使液压系统各部件均全行程运动，至汕温升到60℃～65℃，放尽并冲洗液压系统全部液压汕至干净的桶、盆等容器中，包括刷洗滤清器内表面、滤芯、磁性螺塞等零件上面所粘附的杂质的汕样。放汕前应对放汕口处再次进行清洁，防止对所取汕液造成污染。
注：整机液压系统清洁度测量不包含独立的液压助力转向系统，液压助力转向系统可测量其组成零部件的清洁度。 3.3.2.2液压零部件 3.3.2.2.1从入库的合格液压零部件中随机抽取二件（套）作为样品，必要时可增抽一件（套）作为备用。 3.3.2.2.2将样品外表面清洗干净。若是部件，则对部件进行解体（压配件和不宜拆卸连接件不解体）。 3.3.2.2.3对样品的所有测定内表面（与液压汕接触的工作内腔）用尼龙刷蘸满清洗液进行清洗，并与注射器、洗耳球等器具配合使用，反复冲洗所有测定内表面。 3.3.2.2.4清洗管子类零件和部件的各种汕道时，用大于孔径的圆柱刷、注射器及洗耳球等器具配合清洗，对不通孔应使用磁铁吸出底部铁屑。 3.3.2.2.5使用各种器具冲洗时，应防.上带有杂质的清洗液飞溅到容器之外，收集所有带有杂质的清洗液。 3.4杂质的过滤、收集与称重 3.4.1杂质的过滤
将取得的全部油液用GFW0.038/0.025标准不锈钢丝筛网过滤。 3.4.2杂质的收集
将过滤后带有杂质的滤网，放入盛有符合GB1922—2006规定的2号溶剂油的玻璃缸中浸泡20min 后取出，再用溶剂油将已洗净油污的杂质全部洗入瓷盘中，然后用已恒重的中速滤纸收集杂质。 3.4.3杂质的称重
将带有杂质的中速滤纸放入原称量瓶中，在105℃土5℃的烘箱内打开瓶盖烘60min，取出后合上瓶盖放入干燥箱内冷却30min，并称至恒重（连续两次烘干称重的差值不大]0.4mg），放入干燥箱内待用。 3.5杂质质量的计算 3.5.1杂质的质量按公式（1）计算。
(1)
m=m2-n
式中: m- m2 带有杂质的滤纸和称量瓶的质量，单位为毫克（mg）; ml -滤纸和称量瓶的质量，单位为毫克（mg）。
杂质的质量，单位为毫克（mg）；
3.5.2整机液压系统单位功率清洁度按公式（2）计算。 2 JB/T 12675—2016
表1拖拉机液压零部件清洁度限值（续）
清洁度限值
备注
液压零部件名称
零部件规格
mg ≤10 ≤12 ≤14 ≤19 ≤27 ≤12 ≤25 ≤29 ≤33 ≤39 ≤50 ≤25+14N ≤30+16N ≤33+22N ≤50+31N ≤67+47N ≤0.68 ≤1.72 ≤3.60 ≤6.96 ≤11.64 ≤26.30
≤10 16 20 25 ≥32 6 10 16 20 25 ≥32 10 15 20 25 32 16 25 32 40 50 63 ≤55 63～80 行程≤300mm 时，≤25 加100mm，清洁度限值允许增加表中规 90～125 行程≤300 mm 时，≤35 定值的10%
公称通径
节流阀
mm
电磁、电液换向阀
公称通径 mm
公称通径 mm
分片式多路阀
N为片数
表中为插装件的指标值。控制盖板的指标值应按相应通径增加20%；先导阀的指标值按相应阀类的指标值
公称通径 mm
二通插装阀
行程≤300mm 时，≤15 行程人于300 mm的液压缸，行程每增
缸简内径 mm
双作用液压缸
1
行程为1m时，≤30 实际指标值按下式计算：
<40 Φ40～Φ63 行程为1m时，≤35 Φ80～Φ110 行程为1m时，≤60 G- 一实际指标值，单位为毫克（mg）
G≤0.5(1+X)Go
式中:
活赛式、柱赛式 缸径、柱寨直径
单作用缸
mm
125～Φ160 行程为1m时，≤90 - -缸实际行程，单位为米（m）
表中给定的指标值，单位为毫克 (mg)
Go-
Φ180～Φ250 行程为1m时，≤135
4 JB/T 12675—2016
表1拖拉机液压零部件清洁度限值（续）
清洁度限值
备注
零部件规格
液压零部件名称
mg ≤6 ≤14 ≤17 ≤27 ≤34 ≤49 ≤70 ≤93 ≤120 ≤168 ≤228 ≤281 ≤362 ≤7 ≤11 ≤17 ≤23 ≤29 ≤42 ≤57 ≤78 ≤1.57L ≤1.98L ≤2.52L ≤3.15L ≤3.93L ≤5.03L ≤5.98L ≤6.92L ≤7.86L ≤9.91L ≤11.95L ≤16.04L
1.6 2.5 4 6.3 10 16 25 40 63 100 160 200 250 10 25 63 100 160 250 400 630 5 6.3 8 10 12.5 16 19 22 25 31.5 38 51
公称容积
囊式蓄能器
一
L
公称流量 L/min
过滤器
内径 mm
L：管子长度，单位为米（m)
软管总成
拖拉机液压 发动机标定
P：发动机标定功率（12h），单位为T 瓦 (kW)
4.8P
功率（12h)
提升器
kw
5
