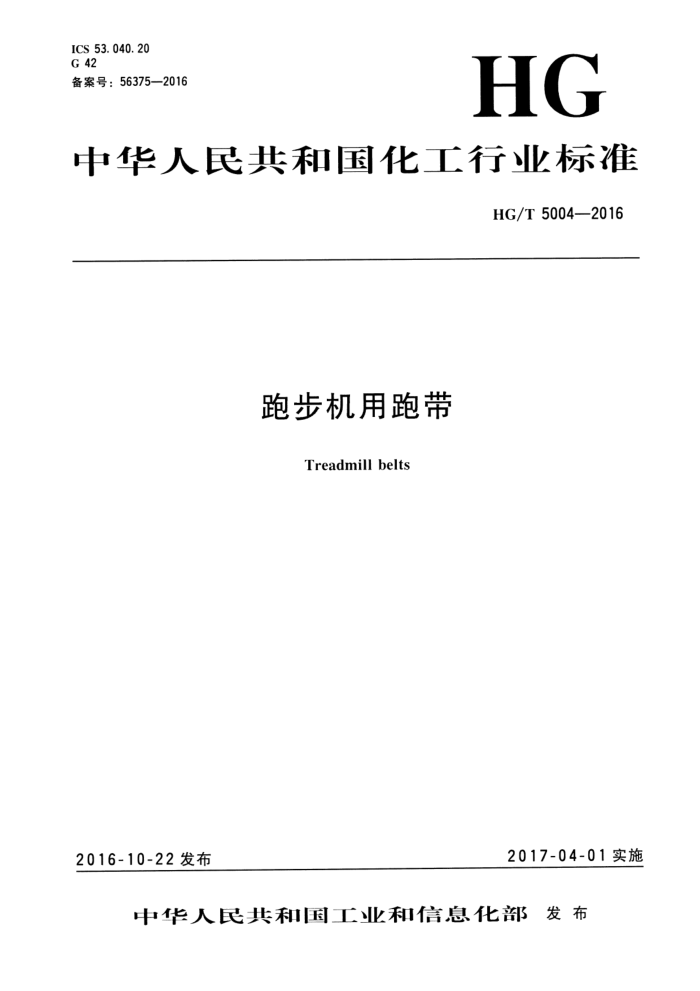

ICS 53. 040.20 G 42 备案号：56375—2016
HG
中华人民共和国化工行业标准
HG/T 5004—2016
跑步机用跑带
Treadmill belts
2017-04-01实施
2016-10-22 发布
中华人民共和国工业和信息化部发布 HG/T 5004—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1）归口。 本标准起草单位：上海永利带业股份有限公司、青岛新干线技术咨询有限公司、青岛科技大学。 本标准主要起草人：谢文峰、吕咸林、辛永录、刘晶晶。
- HG/T5004—2016
跑步机用跑带
1范围
本标准规定了跑步机用跑带（以下简称带）的结构，技术要求．试验方法，检验以及标志、包装、贮存和运输。
本标准适用于任何机械或者电动跑步机用跑带。
2规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4615 聚氯乙烯 残留氯乙烯单体的测定 定气相色谱法（GB/T4615—2013，modISO） 6401:2008)
GB/T 30691 输送带试验环境和状态调节时间（GB/T30691—2014，idtIS(）18573：2012） ISO6133 橡胶和塑料测定撕裂强度和粘合强度时获得的多峰值曲线的分析 IS)21178 轻型输送带电阻测定 IS0)21180 轻型输送带最大拉伸强度的测定 IS()21182 轻型输送带摩擦系数的测定 EU/EC2002/95/EC 在电子电气设备中限制使用某些有害物质指令 EC1907/2006 欧盟关于化学品的注册、评估、授权和限制的指令 2005/69/EC 关于添加油和轮胎中的多环芳烃含量指令
3结构
跑步机用跑带由一层织物（见图1）或者两层织物（见图2）构成，表面覆盖层具有不同形状的花纹，底层织物具有低噪声特性。
2
说明：
织物层； 2 PVC微盖层。
1
图1一层跑带结构示意图 HG/T5004—2016
说明： 1 织物层； 2 PVC双盖层。
图2 两层跑带结构示意图
4 技术要求
4. 1 外观质量
带表面的花纹清晰、均匀，无凹坑，无缺料，无印痕，无亮点，无气泡；带表面的覆盖层无任何色差，无明显的杂质、油污、凹痕、突出物等；带两边光滑，无毛边，无脱纱；带底层织物应无明显的被污染及影响使用的凹凸状，无发黄；带接头表面无亮斑、无裂口、接头底面无渗料，接缝处不能有突起。
4. 2 2尺寸及极限偏差
4.2. 1 宽度及极限偏差
带的宽度及极限偏差应符合表1的规定。
表1
单位为毫米
宽度 500 >500
极限偏差 ±2 ±5
4.2. 2 长度及极限偏差
带的长度及极限偏差应符合表2的规定。
表 2
单位为毫米
长度 >1000且≤2000
极限偏差 ±5 ±10
>2000
4. 2. 3 厚度及极限偏差
带的厚度及极限偏差应符合表3的规定。
2 HG/T 5004—2016
表 3
单位为毫米
厚 E 2 >2
极限偏差 ± 0. 05 ± 0. 1
4.3跑偏与偏摆
带不允许出现跑偏现象，带体的偏摆<3mm。 4.4 物理性能 4.4.1 拉伸强度
带的纵向全厚度拉伸强度：一层织物≥60N/mm，两层织物≥100N/mm。 4.4.2 接头拉伸强度
带的接头拉伸强度：一层织物≥35V/mm，两层织物≥45V/mm。 4.4.31%定伸负荷
带的全厚度纵向1%定伸负荷：一层织物≥4V/mm.两层织物≥7N/mm。 4.4.4 层间黏合强度
带的层间黏合强度应符合表4的规定。
表4
单位为牛顿每毫米带芯层之间
双盖层/带芯层
项 日
2. 5 2. 2
> ≥
2. 5 2. 2
全部试样平均值全部试样最低峰值
4.4.5 带的摩擦系数
带的底面摩擦系数不大于0.3，覆盖层摩擦系数不小于0.5。 4. 5 安全性能 4.5.1 抗静电性能
带表面的电阻值不大于5×10°α。 4.5.2 有毒有害物质
带中有毒有害物质含量应符合表5的规定。 HG/T5004—2016
表 5
有毒有害物质
限 量 0.01% 0. 1% 0. 1% 0. 1% 0. 1% 0. 1% 0. 1% 0. 1% 0. 1 % 0. 1%
镭(Cd) 铅(Pb) 汞(Hg) 6价铬（Cr+6）多溴联苯（PBBs）多溴联苯醚（PBDEs）六溴环十二烷（HPCDD) 邻苯二甲酸二丁酯(DBP) 邻苯二中酸丁苄酯(BBP) 邻苯二中酸二（2-乙基已）酯（DEHP）
4.5. 3 残留氯乙烯单体含量
带中残留氯乙烯单体含量应小于5mg/kg。 4.5. 4 4多环芳烃含量
带中苯并［α］芪的含量不大于1mg/kg，16种主要芳烃类物质萘、苞烯、苞、荔、菲、葱、荧葱、芪、苯并［α］蕙、苗、苯并［[］荧蕙、苯并［］荧蕙、苯并［α］芪 、节苯［1.2，3-cd］ 、二苯并［a，"］葱、苯并［gh］苝（二茶嵌苯）的总含量不超过10mg/kg。 4.5.5 噪声
带空载运行速度为6km/h时，所产生的噪声不超过68dB。
5 试验方法
5.1 外观质量
在自然光线下，用肉眼在距被测带30cm处进行外观质量检验。 5.2尺寸测量
宽度、长度用精度1mm的卷尺进行测量，厚度用精度0.01mm的厚度仪测量。 5. 3 8 跑偏与偏摆
带的跑偏与偏摆按附录A进行试验。 5.4 物理性能 5.4.1 试样状态调节及试验环境按GB/T30691的规定进行， 5.4.2 带的拉伸强度按IS(）21180的规定进行。 5. 4. 3 带的接头拉伸强度按IS0）21180的规定进行。 4 HG/T5004—2016
7标志、包装、贮存和运输
7.1标志
所有出厂带的成品背面都要标有产品型号、尺寸、生产日期。 7.2包装
相同规格跑带以10条为一组环形卷绕，用缠绕膜包扎好，装在包装箱中。 7.3贮存和运输 7.3.1产品在贮存和运输中，应保持清洁，避免直接接触强氧、强光、高温、酸、碱、油类、有机溶剂等影响产品质量的物质，同时应避免直接受到雨、雪、积水的侵蚀。 7.3.2整卷产品在贮存时须成卷放置，不应折叠，应使带卷的芯轴呈水平方向。放置带卷的地面应平整和干燥，带卷放置于托盘上。 7.3.3使用吊车搬运整卷跑带时，采用绳索和钢棒起吊：先将一钢棒穿过带卷芯轴孔，并用带有撑竿的绳索吊住钢棒两端将带卷吊起；在没有钢棒和撑竿的情况下，也可将一具有足够强度的织物绳索穿过芯轴孔起吊。吊运时，应注意勿使绳索损伤带边。不应将吊具插入带卷内起吊，也不应将绳索绕在带卷上起吊。
使用具有足够承载能力的叉车等机械搬运，使用时应注意不使带的外圈损伤；在没有搬运机械的情况下，如果地面平整不会导致损伤带子，也可滚动带卷使之移动。
