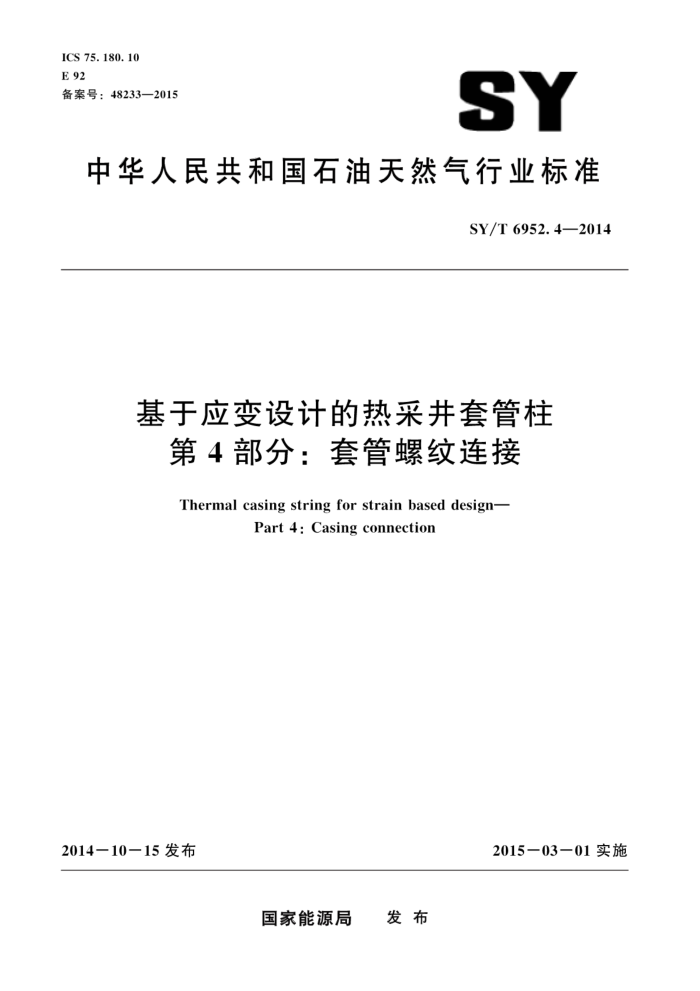

ICS 75.180.10 E 92 备案号：48233—2015
SY
中华人民共和国石油天然气行业标准
SY/T6952.4—2014
基于应变设计的热采并套管柱
第4部分：套管螺纹连接
Thermal casing string for strain based design-
Part 4 : Casing connection
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T6952.4—2014
目 次
前言 1范围 2 规范性引用文件 3术语、定义和符号
3. 1 术语和定义 3.2 符号 4规格
钢级
4. 1 4.2 管端规格
4.3 接箍规格 5结构型式 5.1 类型. 5.2 螺纹 5.3 密封面和台肩 5.4 结构型式选用 5.5 接箍定位槽·· 技术要求 6. 1 管端规格选择 6.2 管端加厚热处理 6.3 外径偏差 6.4 长度偏差· 6.5 外径不圆度 6.6 接箍承载面宽度 6.7 外观检查· 6.8 无损探伤· 6.9 螺纹参数检测 6.10 表面处理 6.11 上扣扭矩 6.12 实物性能检验与试验 7. 1 外径 7. 2 外径不圆度 7. 3 无损探伤· 7. 4 螺纹参数 7. 5 实物性能·
11 11
一
13
13
13 1 13 13
L
X
15 15 15 15 15 15 15 15 15 15 T
... SY/T6952.4—2014
质量保证与使用 8.1 质量证明书 8.2 首批质量检验 8.3 验收 8.4 驻厂监造 8.5 售后服务
15 15 16 16 16 16
8
....
...........
............
-.
.-. ............................
.
.......-........
.
II SY/T6952.4—2014
前言
SY/T6952《基于应变设计的热采井套管柱》分为以下四个部分：
第1部分：设计方法；一第2部分：套管：一第3部分：适用性评价方法；一第4部分：套管螺纹连接本部分为SY/T6952的第4部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由石油管材专业标准化技术委员会提出并归口。 本部分起草单位：中国石油集团石油管工程技术研究院、新疆油田公司工程技术研究院、渤海石
油装备制造有限公司、包头钢铁（集团）有限责任公司、辽河油田公司钻采工艺研究院、山西北方风雷工业集团有限公司。
本部分主要起草人：潘志勇、韩礼红、王建军、谢斌、韩新利、陈长青、杨平阁、王建东、徐婷、冯春、王航、刘金、马欣华、张伟平。
II SY/T6952.4—2014
基于应变设计的热采井套管柱
第4部分：套管螺纹连接
1范围
SY/T6952的本部分规定了热采井用生产套管和技术套管螺纹连接的规格、结构型式，技术要
求、试验检验方法及质量保证。
本部分适用于基于应变设计热采井用生产套管和技术套管螺纹连接的设计、检验和选用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15822 无损检测磁粉检测 GB/T 18052 套管、油管和管线管螺纹的测量和检验方法 GB/T 19830 石油天然气工业油气井套管或油管用钢管 SY/T5431 井身结构设计方法 SY/T6952.2基于应变设计的热采井套管柱第2部分：套管 SY/T6952.3基于应变设计的热采井套管柱第3部分：适用性评价方法 APISpec5B套管、油管和管线管螺纹的加工、测量和检验规范
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
外加厚external upset 在管体端部一定范围内的外径增大而内径保持不变的塑性变形工艺。
3.1.2
接箍 coupling 用于连接两根带外螺纹的套管并具有内螺纹的圆简体
3.1.3
螺纹连接 thread connection 外螺纹管端和内螺纹接箍的连接组件。
3.1.4
现场端field end 在钻井平台上进行上扣的接箍一端。
3.1.5
工厂端 mill end SY/T6952.4—2014
套管到达油田现场之前在工厂进行上扣的接箍一端。
3.2符号
下列符号适用于本文件。
管体外径：
D D1 加厚管端外径；
管体壁厚：
上
Leu 管端到加厚厚度开始减小处长度； La 管端到加厚厚度减小终止处长度； W 接箍外径； N 接箍最小长度；
Q 一接箍镗孔直径；
接箍承载面宽度
b
4规格
4.1钢级
套管和接箍钢级代号用“最小屈服强度（ksi）SH”表示，分别为65SH，80SH，90SH，10SH。 套管管端未进行加厚处理时，管端钢级与管体相同或高于管体一个级别；管端进行了加厚处理时，管端钢级与管体相同。接箍钢级与管端相同或高于管端一个级别。 4.2管端规格
套管管体规格同GB/T19830规定，外径范围为114.30mm~244.48mm；管端内径与管体相同，管端外径与管体相同或增大，管端加厚后名义横截面积比管体增加30%或35%，套管管端加厚示意图见图1，管端规格和钢级见表1，套管外加厚管端长度见表2。
Lu
Len
图1外加厚套管管端
表1# 套管外加厚管端规格和钢级一览表
管体外径
管端外径
管体壁厚
管端横截面积增加的百分率
管端钢级
D
Dt mm 114.30 117.50 118.02
t mm
mm
65SH 80SH 90SH 110SH △ △ △
in
% 0 30 35
4/2 114.30
5. 69
2
