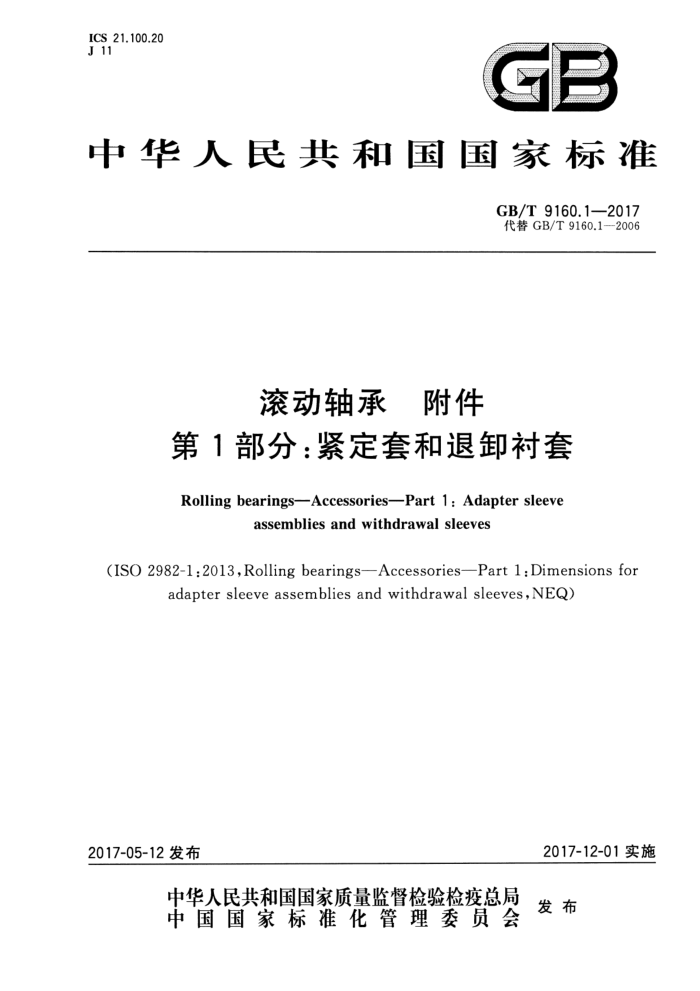

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T9160.1—2017 代替GB/T9160.1—2006
滚动轴承 附件
第1部分：紧定套和退卸衬套
Rolling bearings—Accessories—Part 1: Adapter sleeve
assembliesandwithdrawal sleeves
(ISO2982-1:2013,Rollingbearings—Accessories—Part1:Dimensionsfo1
adapter sleeve assemblies and withdrawal sleeves,NEQ)
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T9160.1—2017
次
目
前言
范围 2 规范性引用文件 3 术语和定义
1
符号代号方法 6 标记示例 7 尺寸技术要求·
4 5
8 9 检测方法· 10 检验规则 11 标志 12 防锈包装附录A（资料性附录） 带液压油孔紧定套和退卸衬套附录B（资料性附录） 紧定套和退卸衬套的选用 .... 附录C（规范性附录） 公差的测量方法
32 34 34 34 35 36 39 43 GB/T 9160.1—2017
前言
GB/T9160《滚动轴承附件》分为两个部分：
第1部分：紧定套和退卸衬套；第2部分：锁紧螺母和锁紧装置。
本部分为GB/T9160的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T9160.1一2006《滚动轴承附件第1部分：锥形衬套》，与GB/T9160.1一2006
相比，除编辑性修改外主要技术变化如下：
修改了标准名称（见封面和首页，2006年版的封面和首页）；增加了部分术语和定义（见3.2和3.3）；修改代号方法的表述形式，并增加了锥度为1：30的紧定套和紧定衬套的类型代号以及带液压油孔结构的结构代号（见第5章，2006年版的第5章）；修改了紧定套31系列和23系列部分B3值（见表4和表8，2006年版的表4和表5）；增加了紧定衬套30系列和31系列部分参考尺寸（见表12和表13）；增加了锥度为1：30的紧定套和紧定衬套的外形尺寸（见表10、表11和表19、表20）增加了退卸衬套30、31、32、39系列部分尺寸段和40、41系列的螺纹长度6和切槽宽度f值（见表21、表22、表25、表28～表30）；修改了圆锥公差表并增加了对1：30的圆锥公差要求（见表32和表33，2006年版的表25）；增加了对带液压油孔的紧定套和退卸衬套的规定（见附录A)；增加了退卸衬套的公差测量示意图（见图C.2）。
本部分使用重新起草法参考ISO2982-1:2013《滚动轴承 附件 第1部分：紧定套和退卸衬套的尺寸》编制，与ISO2982-1：2013的一致性程度为非等效。
本部分由中国机械工业联合会提出。 本部分由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本部分起草单位：洛阳轴承研究所有限公司、河南省豫西轴承股份有限公司紧定套分公司。 本部分主要起草人：宋豫聪、崔高波、张博文、马素青。 本部分所代替标准的历次版本发布情况为：
GB/T9160.1—2006。
m GB/T9160.1—2017
滚动轴承附件
第1部分：紧定套和退卸衬套
1范围
GB/T9160的本部分规定了锥度为1：12和锥度为1：30的紧定套、紧定衬套和退卸衬套的代号方法、尺寸、技术要求、检测方法、检验规则以及标志和防锈包装等。
本部分适用于尺寸系列符合GB/T273.3的滚动轴承用紧定套和退卸衬套的生产、检验和验收。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T192 普通螺纹基本牙型 GB/T 196 普通螺纹基本尺寸 GB/T272 滚动轴承 代号方法 GB/T273.3 滚动轴承外形尺寸总方案第3部分：向心轴承 GB/T 275 滚动轴承配合 GB/T 699 优质碳素结构钢 GB/T1800.1 产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差和配合的基础 GB/T2516 普通螺纹极限偏差 GB/T5796.1 梯形螺纹第1部分：牙型 GB/T5796.3 梯形螺纹 第3部分：基本尺寸 GB/T 5796.4 梯形螺纹 第4部分：公差 GB/T6930 滚动轴承词汇 GB/T 7307 55°非密封管螺纹 GB/T9160.2 滚动轴承附件 第2部分：锁紧螺母和锁紧装置 GB/T 8597 滚动轴承防锈包装 GB/T24605 滚动轴承产品标志 GB/T24608 滚动轴承及其商品零件检验规则
3术语和定义
GB/T6930界定的以及下列术语和定义适用于本文件。
3.1
紧定套 套adapterassemblies 由紧定衬套、适配的锁紧螺母和锁紧垫圈或锁紧卡（大尺寸规格用)组成的组件。
3.2
锁紧卡 locking clip 固定锁紧螺母的C型零件。
- GB/T 9160.1—2017
3.3
锁紧卡组件 lockingclipassembly 由锁紧卡和螺栓组成的组件。
4符号
下列符号适用于本文件。 除另有说明外，图1～图5中所示符号（公差符号除外)以及表3～表30中所列数值均表示公称
尺寸。 4.1紧定套符号（见图1和图2）
B1：紧定套宽度 B2：轴承锥孔小端面到锁紧螺母外端面的距离 B：轴承锥孔小端面到锁紧螺栓头外端面的距离 d:轴承内径 d1：紧定套内径 d2：紧定套锁紧螺母外径
B2
图1带锁紧螺母和锁紧垫圈的紧定套
图2带锁紧螺母和锁紧卡组件的紧定套
4.2紧定衬套符号（见图3和图4)
α：紧定衬套圆锥小端直径处到螺纹端面的距离 B1：紧定衬套宽度 Bs：紧定衬套锁紧槽宽度 B6：紧定衬套锁紧槽长 Di：紧定衬套圆锥大端直径(计算值) dl：紧定衬套内径
2 GB/T9160.1—2017
f：紧定衬套切口宽度 G：螺纹代号 Kpo：紧定衬套圆锥表面对内孔的径向跳动 Va1mp：紧定衬套平均内径变动量 Aasa的长度偏差 △B1s：紧定衬套宽度偏差 △D1mp—△d3mp：紧定衬套圆锥表面的锥度偏差 △D1s：紧定衬套圆锥大端直径偏差 △d1mp：紧定衬套单一平面平均内径偏差
B,
图3 宽切口紧定衬套
4.4
1 : 12 1 : 30)
图4窄切口紧定衬套
4.3退卸村套（见图5)
B1：退卸衬套宽度 B.：退卸衬套与轴承套圈组合宽度 b：退卸衬套螺纹长度 d：轴承内径 d;：退卸衬套内径 GB/T9160.1—2017
D，：退卸衬套圆锥大端直径（计算值） f：退卸衬套切口宽度 G：螺纹代号 KDo：退卸衬套圆锥表面对内孔的径向圆跳动 Va1mp：退卸衬套平均内径变动量 △D1mp一△d3m：退卸衬套圆锥表面的锥度偏差 △D1s：退卸衬套圆锥大端直径偏差 △d1m：退卸衬套单一平面平均内径偏差 △：退卸衬套螺纹长度偏差 △B1s：退卸衬套宽度偏差
B
图5 退卸村套
5代号方法
5.1总则
紧定套、紧定村套和退卸衬套的代号由类型代号、尺寸系列代号、适用轴承的内径代号和结构代号组成，排列顺序如下：
类型代号 5.2类型代号
尺寸系列代号 适用轴承的内径代号 结构代号
类型代号用字母表示，按表1的规定。 GB/T9160.1—2017
表1 类型代号
含义
附件类型紧定套
类型代号
H H2 A A2 AH AH2 AHX
锥度为1：12的紧定套锥度为1：30的紧定套锥度为1：12的紧定衬套锥度为1：30的紧定衬套锥度为1：12的退卸衬套锥度为1：30的退卸衬套锥度为1：12且螺纹尺寸有改变的退卸衬套
紧定衬套
退卸村套
5.3 尺寸系列代号
尺寸系列代号按GB/T272中规定的轴承尺寸系列代号。紧定套、紧定衬套和退卸衬套的尺寸系列代号分为尺寸系列30、31、（0）2、22、32、（0）3、23、39（锥度为1：12）和尺寸系列40、41（锥度为 1:30)。 5.4 适用轴承的内径代号
适用轴承的内径代号按GB/T272中规定的轴承内径代号。 5.5结构代号 5.5.1对于适用轴承的内径代号44以下（即轴承内径d<220mm）的窄切口紧定衬套，采用直内爪锁紧垫圈时，应在内径代号后加结构代号“X”。 5.5.2对于带液压油孔的紧定套、紧定衬套和退卸衬套，应在内径代号后加结构代号，其结构代号及其含义见表2。
表 2 带液压油孔的结构代号
带液压油孔的结构代号
含义
紧定套和紧定衬套 螺纹端有液压油孔及锥形表面带油槽退卸衬套 螺纹端有两个相隔90°的液压油孔及衬套内外表面均有油槽紧定套和紧定衬套 螺纹端有两个相隔90°的液压油孔及村套内外表面均有油槽
-H
-HB
标记示例
6
示例1;H2308GB/T9160.1—2017 表示符合GB/T9160.1一2017的规定，适用于内径40mm、尺寸系列23的轴承用锥度为1：12的紧定套。 示例2：A2308GB/T9160.1-2017 表示符合GB/T9160.1一2017的规定，适用于内径40mm、尺寸系列23的轴承用锥度为1：12的紧定衬套。 示例3:AH3024GB/T9160.1—2017 表示符合GB/T9160.1一2017的规定，适用于内径120mm、尺寸系列30的轴承用锥度为1：12的退卸村套。
5
