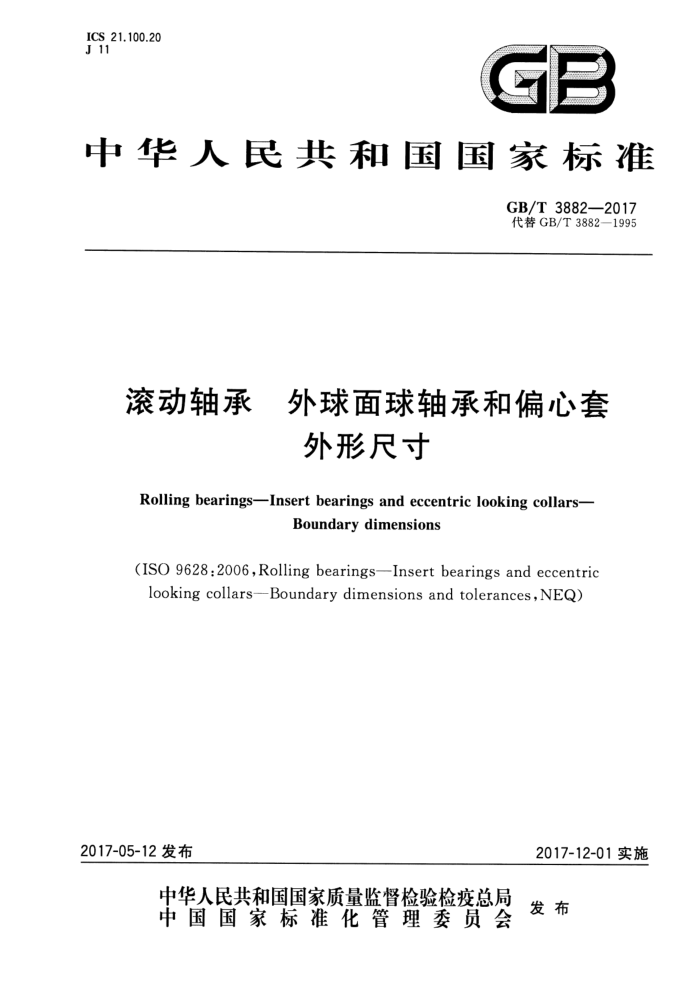

ICS 21.100.20
J 11
GB
中华人民共和国国家标准
GB/T3882—2017 代替GB/T3882—1995
滚动轴承 外球面球轴承和偏心套
外形尺寸
Rolling bearings-—Insert bearings and eccentric looking collars-
Boundary dimensions
(ISO 9628:2006,Rolling bearings—Insert bearings and eccentric looking collars-Boundary dimensions and tolerances,NEQ)
2017-05-12发布
2017-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3882—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3882一1995《滚动轴承外球面球轴承和偏心套 外形尺寸》，与GB/T3882
1995相比，主要技术变化如下：
增加并修改了部分规范性引用文件（见第2章，1995年版的第2章）；修改了“外球面轴承”术语的定义（见第3章，1995年版的第3章）；
-
-
修改了符号的字体及部分表述（见第4章，1995年版的第4章）；修改了对外球面球轴承特征的表述（见第5章，1995年版的第5章）；
-
增加了“代号”章、“标记示例”章（见第6章、第7章）；一增加了英制内径外球面球轴承和偏心套的型号和外形尺寸（见表1～表11)；一扩大了带偏心套外球面球轴承的尺寸范围并修改了部分外形尺寸（见表1～表3，1995年版的
-
表6表8)；修改了带顶丝外球面球轴承的部分外形尺寸（见表4～表6，1995年版的表1～表3）；
修改了圆锥孔及带紧定套外球面球轴承的部分外形尺寸（见表7、表8，1995年版的表4、 表5）；扩大了内圈偏心台的尺寸范围，并修改了部分外形尺寸（见表9，1995年版的表9）；
-
-
一扩大了偏心套的尺寸范围，并修改了部分偏心套尺寸（见表10、表11，1995年版的表10、
表11); 修改了外球面球轴承润滑区尺寸（见表1～表8，1995年版的表1表8）。
-
本标准使用重新起草法参考ISO9628：2006《滚动轴承外球面球轴承和偏心套 外形尺寸和公差》和ISO9628：2006/Amd.1：2011《直径系列3》编制，与ISO9628：2006和ISO9628：2006/Amd.1： 2011的一致性程度为非等效。
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、浙江新昌皮尔轴承有限公司、东莞市TR轴承有限公
司、泛科轴承集团有限公司、福建福山轴承有限公司、福建省永安轴承有限责任公司。
本标准主要起草人：马素青、顾先兵、陆少贤、霍志强、于礼明、杨长洲。 本标准所代替标准的历次版本发布情况为：
GB3882.1~3882.3—1983; —GB3882—1987,GB/T3882—1995。
I GB/T3882—2017
滚动轴承 外球面球轴承和偏心套
外形尺寸
1范围
本标准规定了外球面球轴承（以下简称轴承）和偏心套的特征和外形尺寸。 本标准适用于轴承的设计和选型。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T273.3 滚动轴承 外形尺寸总方案第3部分：向心轴承 GB/T4199 滚动轴承 公差 定义 GB/T 6930 滚动轴承 词汇 GB/T7811 滚动轴承 参数符号 GB/T27554 滚动轴承 带座外球面球轴承 代号方法
3术语和定义
GB/T4199、GB/T6930界定的以及下列术语和定义适用于本文件。
3.1
外球面球轴承 insertbearing 具有球面外圈和带有紧固装置的宽内圈的向心滚动轴承。 注：紧固装置即将内圈固定于轴上的装置，可以采用偏心套，也可以采用紧定套，或在内圈上直接采用顶丝。
4符号
GB/T7811给出的以及下列符号适用于本文件。 除另有说明外，图1～图8中所示符号（公差符号除外）和表1～表11中所列数值均表示公称尺寸。 注：图1～图8仅为示意图，保持架未示出。 A：内圈偏心面宽度 A，：偏心套的偏心面宽度 B:内圈宽度 B，：带偏心套的内圈总宽度 B2：偏心套宽度 B3：紧定套宽度 C:外圈宽度 C1：外圈中心到润滑区中心的距离 C2：润滑区的宽度
1 GB/T3882—2017
D：轴承外径 d：轴承和偏心套内径 d.顶丝直径 d.：内圈锥孔小端内径 d。：紧定套内径 dl:偏心套外径 d2：偏心套偏心面小端内径（在理论尖角处） d3：内圈偏心面的大端直径（在理论尖角处） H：内圈偏心台和偏心套的偏心量 r1：内圈偏心面倒角尺寸 r1smin：内圈偏心面最小单一倒角尺寸 r2:内圈偏心面圆角半径 r2smx：内圈偏心面最大单一圆角半径 rs：偏心套偏心面圆角半径 r3smx：偏心套偏心面最大单一圆角半径 r4：偏心套偏心面倒角尺寸 r4smi：偏心套偏心面最小单一倒角尺寸 S：紧固装置另一端内圈端面到滚道中心的距离 S1：紧固装置同一端，限定轴承总宽的内圈端面或偏心套端面到滚道中心的距离
图1带偏心套外球面球轴承（UEL型）
图2轻型带偏心套外球面球轴承（UE型）
2 GB/T3882—2017
图3 带顶丝外球面球轴承（UC型）
图4 一端平头带顶丝外球面球轴承（UB型）
图5有圆锥孔外球面球轴承（UK型）
图6带紧定套外球面球轴承（UK+H型）
图7 内圈偏心台 GB/T3882—2017
X
Bz
注：偏心套上螺孔和盲孔的相对角位置和偏移量可根据需要选择。
图8偏心套
5特征 5.1总则
通常，一根轴上的轴承装在两个或多个轴承座上时，并不能保证它们都对中良好。但如若外圈具有球形外表面，则将轴承安装在与其相匹配的球形座孔内，就可以调节固定的角偏差。
轴承套圈和偏心套可进行表面处理，以降低运转过程中的锈蚀程度。 5.2内径
对于每一套轴承或偏心套的内孔，通常有一个公制和几个英制内径。应尽可能避免采用表1、表3、 表4中括号内的英制内径型号。
与一般滚动轴承的实际应用不同，其内圈的内径公差为“正”偏差，易于将轴承和偏心套装到标准
轴上。 5.3轴承外径
2系列轴承的外径（对应于公制内径，除小于40mm的都取40mm外)符合GB/T273.3中的直径系列2；3系列轴承的外径符合GB/T273.3中的直径系列3。 5.4内圈和紧固装置的宽度
内圈宽度（对应于公制内径)不符合GB/T273.3中的直径系列2和3的规定。内圈宽度的确定，应考虑能适合各种不同应用场合下密封和紧固装置的空间要求，以及轴支承轴向伸长的需要。
若紧固装置在轴向的延伸超出了内圈，则包括紧固装置在内的宽度称为总宽度。限制总宽度的一端与外圈中心线的相对位置是重要尺寸，本标准中图1～图6的每一个图只表明紧固装置的一种示例。 5.5外圈的宽度
对于具有球形外表面的轴承，外圈的宽度并不重要，只要规定了外圈宽度的范围，就能正确地确定出轴承座装配槽的尺寸。所以，本标准规定了外圈的宽度范围，即从符合GB/T273.3中直径系列2和 3的最小宽度值到为各种密封装置和注脂孔提供足够空间所需的最大宽度值。
4 GB/T3882—2017
5.6 再润滑
轴承可根据实际应用情况，决定是否采取再润滑措施。如若设有润滑装置，可在外圈上钻一个或多个径向小通孔。本标准对再润滑措施的确切结构和位置不作硬性规定，仅给出所需要的润滑区宽度和位置，以便在外圈的一侧或两侧为轴承提供再润滑。这样润滑剂就可以通过轴承座内覆盖整个润滑区的内腔油沟通畅地注人到轴承中。
6代号
6.1公制内径的外球面球轴承的代号按GB/T27554的规定。 6.2公制内径的偏心套的结构型式代号用大写拉丁字母E表示，其尺寸系列和内径代号与外球面球轴承一致。 6.3英制内径的外球面球轴承和偏心套为在公制内径的外球面球轴承和偏心套代号后加上英制内径代号。
轴承英制内径代号用内径的毫米数除以25.4，再乘上16的整数表示。 示例：UEL201-8 表示该轴承的英制内径为12.7mm，即12.7寸25.4×16=8，用8来表示。
7标记示例
标志示例：滚动轴承 UEL205 GB/T3882—2017
8外形尺寸
8.1带偏心套外球面球轴承的外形尺寸见表1～表3。
表1 UEL型 2系列
单位为毫米
C*
B; max
S, max min max
C, b C,b 配用偏心套
轴承型号 UEL 201Ss UEL 201S-8 (UEL 201S-9) UEL 202S UEL 202S-10 UEL 203S (UEL 203S-11) UEL 201 UEL 201-8 (UEL 201-9) UEL 202 UEL 202-10 UEL 203 (UEL 203-11)
d
(S)
D
型号 E 201S E 201S-8 E 201S-9
12 12.7 14.288 15 15.875 17 17.462 12 12.7 14.288 15 15.875 17 17.462
40 37.3 13.9 23.4 12 15 3.4 2 E 202S
E 202S-10 E 203S E 203S-11 E 201 E 201-8 E 201-9
47 43.7 17.1 26.6 14 17 3.7 2 E 202
E 202-10 E 203 E 203-11
5 GB/T3882—2017
表1(续）
单位为毫米
C*
S1 max min max
配用偏心套型号 E 204-12 E 204 E 205-13 E 205-14
B1 max
d
C,b C,b
轴承型号
(S)
D
19.05 20 20.638 22.225 23.812 52 44.4 17.5 26.9 15 17 3.9 2.5 E 205-15
UEL 204-12 UEL 204 (UEL205-13) UEL 205-14 (UEL 205-15) UEL205 UEL 205-16 (UEL 206-17) UEL 206-18 UEL 206 UEL 206-19 (UEL206-20) UEL 207-20 (UEL 207-21) UEL 207-22 UEL 207 UEL 207-23 UEL 208-24 (UEL208-25) UEL 208 (UEL 209-26) UEL 209-27 UEL 209-28 UEL 209 (UEL210-29) (UEL210-30) UEL 210-31 UEL 210 UEL 210-32 UEL 211-32 (UEL 211-33) (UEL 211-34) UEL 211 UEL 211-35 UEL 212-36 (UEL212-37) UEL212 (UEL212-38) UEL 212-39
43.7 17.1 26.6 14 17 3.7
47
2
E 205 E 205-16 E 206-17 E 206-18
25 25.4 26.988 28.575 30 30.162 31.75 31.75 33.338 34.925 72 51.1 18.8 32.3 17 20 5.7 35 36.512 38.1 39.688 80 56.3 21.4 34.9 18 21 6.2 40 41.275 42.862
62 48.4 18.3 30.1 16 19
2.5 E 206
5
E 206-19 E 206-20 E 207-20 E 207-21 E 207-22 E 207 E 207-23 E 208-24 E 208-25 E 208 E 209-26 E 209-27 E 209-28 E 209 E 210-29 E 210-30
3
3
85 56.3 21.4 34.9 19 22 6.4
3
44.45 45 46.038 47.625 49.212 90 62.7 24.6 38.1 20 24 6.5 3.5 E 210-31
E 210 E 210-32 E 211-32 E 211-33
50 50.8 50.8 52.388 53.975 100 71.4 27.8 43.6 21 25 7 3.5 E 211-34
E 211 E 211-35 E 212-36 E 212-37 E 212 E 212-38 E 212-39
55 55.562 57.15 58.738 60 60.325 61.912
110 77.8 31 46.8 22 27 7.6
6
